FLIR PV48
温度測定機能付きソーラーパネルテスターおよびI-Vカーブトレーサー
FLIR PV48は、ソーラーパネルの最大電力と効率を評価するために設計された非常に効果的なツールです。最大電力、電圧、電流、開回路電圧（VOC）、短絡電流（ISC）、周囲温度などの重要なパラメータを迅速に測定します。I-V曲線トレーサーにより、パネルあたり最大800Wの直感的で視覚的な分析を提供し、ピークのソーラーパネル性能を保証します。このデバイスは、内蔵リチウムイオンバッテリーと、直射日光下でも容易に読み取れる大型の高コントラストLCDスクリーンを備えています。付属のMC4 PVプラグとクリップは、ソーラーパネルの診断とトラブルシューティングのプロセスを簡素化し、簡単かつ効率的にします。

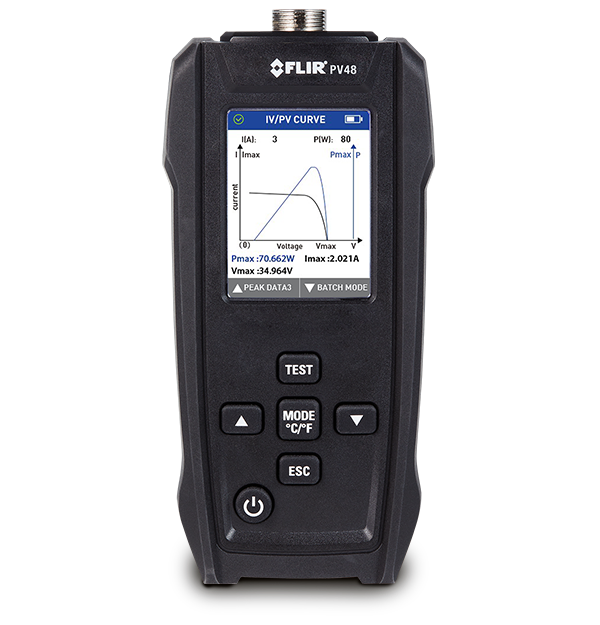

最大出力、温度、I-V曲線を瞬時に測定し、パネルあたり最大800 WのI-V曲線でグラフィカルなデータ分析を提供

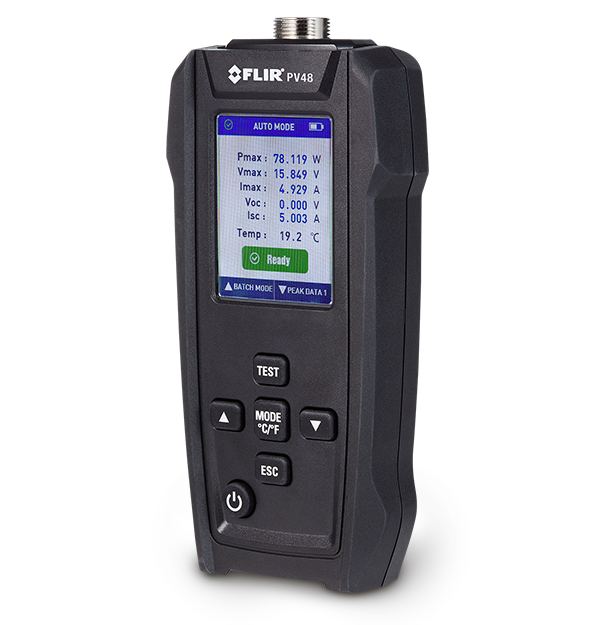

太陽光または日陰でも見やすい高コントラストの大型LCDディスプレイ
付属のMC4 PVプラグとクリップによるソーラーパネルの診断とトラブルシューティング
仕様
| Highlighted | |
|---|---|
| 安全性カテゴリー | IEC 61010-1 |
| 測定解析 | |
|---|---|
| Current at MMPT Point (Imax) | 範囲0 A～30 A/精度 ±5% |
| Device Temperature Protection | 範囲0°C～60°C/精度±3% |
| Maximum Power Value (Pmax) | 範囲0 W～800W/ 精度±5% |
| Open Circuit Voltage (VOC) | 範囲0 V～60 V/精度±1% |
| Short Circuit Current (ISC) | 範囲0 A～30 A/精度 ±1% |
| Voltage at MMPT Point (Vmax) | 範囲0 V～60 V/精度±5% |
| 計測速度 | 毎秒3サンプル |
| ユーザーインターフェース | |
|---|---|
| ディスプレイ | TFTディスプレイ/バックライト付き白色LED画面 |
| 電源 | |
|---|---|
| バッテリー | 充電式、3.7 V/1000 mAh、リチウムイオンバッテリー |
| バッテリー駆動時間 | 約5時間 |
| 一般仕様 | |
|---|---|
| サイズ［L×W×H］ | 151.6 mm × 72.5 mm × 38 mm |
| 重量 | 206 g |
| 環境と認定 | |
|---|---|
| ETSI|EMC | EN61326-1 |
| Operating Ambient Temperature and Relative Humidity (RH) | −10°C ～ 50°C、 <80% RH |
| 保存温度、相対湿度［RH］ | -20°C～60°C、0～80% RH（バッテリーなし） |
| 保証 | 3年限定保証、 https://www.flir.com/testwarranty |
| 安全性カテゴリー | IEC 61010-1 |
| 認証 | CE、RCM、FCC |
| アクセサリー | |
|---|---|

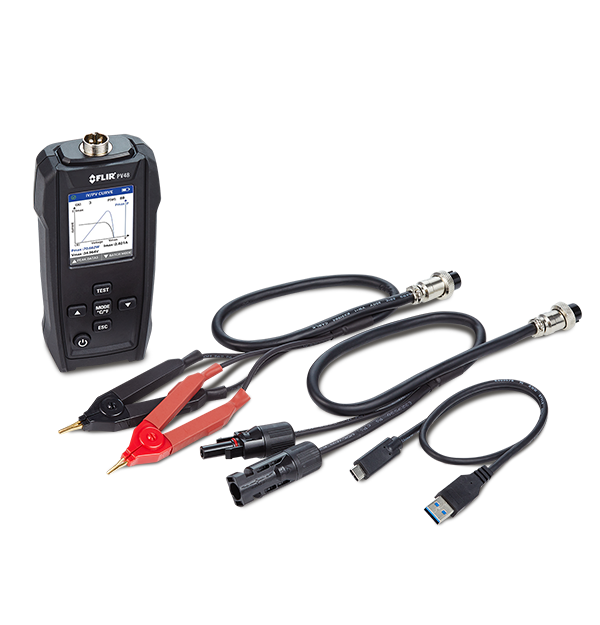

| アクセサリーパッケージの内容 | アリゲータークリップ1×セット MC4テストリード 1 ×セット USBケーブル FLIRクイックスタートガイド |
