Discontinued

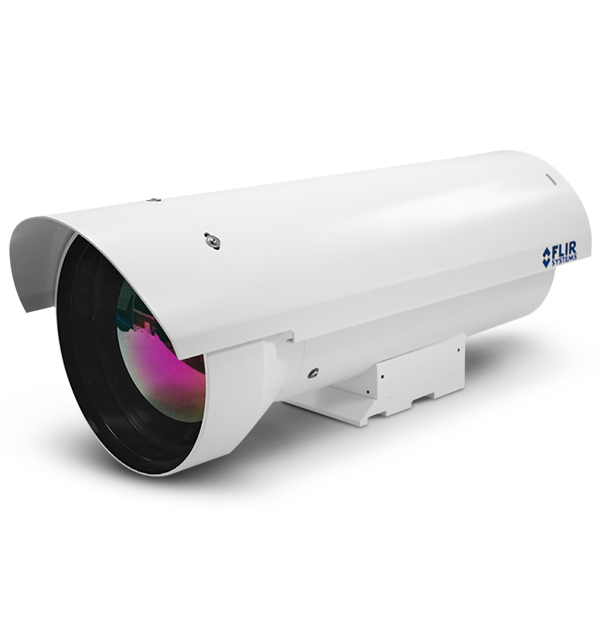

FLIR RS6700
レンジ&科学用赤外線サーマルカメラ
Product Variations
FLIR RS6700は、ロングレンジの赤外線サーマルカメラシステムで、追跡、ターゲットシグネチャー、科学研究などの用途に適しています。RS6700は高耐久・高性能・多機能な放射測定ツールで、極めて過酷な環境にも耐えられます。
堅牢で高性能な科学用カメラ
デュアルFOVのレンズと高速オートフォーカスによって高速で移動する遠くの対象物を追跡し、640x512ピクセルの高感度検出器で温度変化を強調できます。
業界標準のCamera Link™やギガビットイーサネット、コンポジットビデオ(NTSCまたはPAL)など、独立した複数のビデオ出力に対応します。
高度な同期＆トリガー機能により、内部クロック、外部BNC入力、IRIGタイム、ソフトウェアトリガーから選択できます。
仕様
| Highlighted | |
|---|---|
| Detector Resolution | 640 x 512 |
| Resolution | 640 × 512 |
| Detector Pitch | 15 µm |
| Spectral Range | 3.0～5.0µm |
| Detector Type | FLIRインジウムアンチモン（InSb） |
| Camera f_number | f/4.0 |
| Dynamic Range | 14-bit |
| NETD | <25mK 典型的に |
| Frame Rate [Full Window] | プログラム可能な0.0015 Hz～125 Hz |
| Max Frame Rate [at Min Window] | |
| Integration Time | 480ns～full frame |
| Focus | 自動または手動（電動） |
| イメージングとレンズ | |
|---|---|
| Camera f_number | f/4.0 |
| Close_up Lenses_Microscopes | NA |
| Detector Pitch | 15 µm |
| Detector Resolution | 640 x 512 |
| Detector Type | FLIRインジウムアンチモン（InSb） |
| Digital Data Streaming | 同時ギガビットイーサネットとカメラリンク |
| Digital Zoom | 1～4倍 |
| Dynamic Range | 14-bit |
| Focus | 自動または手動（電動） |
| Frame Rate [Full Window] | プログラム可能な0.0015 Hz～125 Hz |
| Image Time Stamp | 内部IRIG-Bデコーダークロック/ TSPI正確なタイムスタンプ |
| Integration Time | 480ns～full frame |
| Lens | 50 mm/250 mm |
| NETD | <25mK 典型的に |
| On Camera Image Storage | None |
| Operability | > 99.8％（典型的に> 99.95％） |
| Overlay | カスタマイズ可能 |
| Palette | 選択可能な8ビット |
| Pixel Clock | 50 MHz |
| Radiometric Data Streaming | Gigabit Ethernet (GigE Vision), Camera Link Base Fiber |
| Readout Modes | 非同期で読み取り中に統合し、非同期で積分して読み込み |
| Readout Type | スナップショット |
| Resolution | 640 × 512 |
| Sensor Cooling | クローズドサイクル・ロータリー |
| Spectral Range | 3.0～5.0µm |
| Standard Video | NTSC or PAL composite |
| Subwindow Modes | 柔軟なウィンドウ処理（16列、4行のステップ） |
| 測定解析 | |
|---|---|
| Accuracy | NA |
| Automatic Gain Control | マニュアル、リニア、プラトーイコライゼーション、ROI、DDE |
| 通信とデータ保存 | |
|---|---|
| Analog Video | NTSC、PAL |
| Command and Control | ギガビットイーサネット、USB、RS-232、カメラリンク |
| Synchronization Modes | ゲンロック; IRIG-B; 同期入力、同期出力 |
| 一般仕様 | |
|---|---|
| Size [L x W x H] | 560 mm length × 230 mm diameter (22 in. length × 9 in. diameter) |
| Size [L × D] | 558.8 × 228.6 mm |
| Weight | 11.3 kg |
| 電源 | |
|---|---|
| Power | 24 VDC |
| 環境と認定 | |
|---|---|
| Mounting | 5 × 1/4インチ– 20 |
| Operating Temperature Range | 範囲-32～55℃ |
| Shock_vibration | 40 g、11 msec 1/2正弦波/ 4.3 g RMSランダム振動、全3軸 |
Accessories
Resources & Support
Datasheet
FLIR RS6700 Datasheet
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
