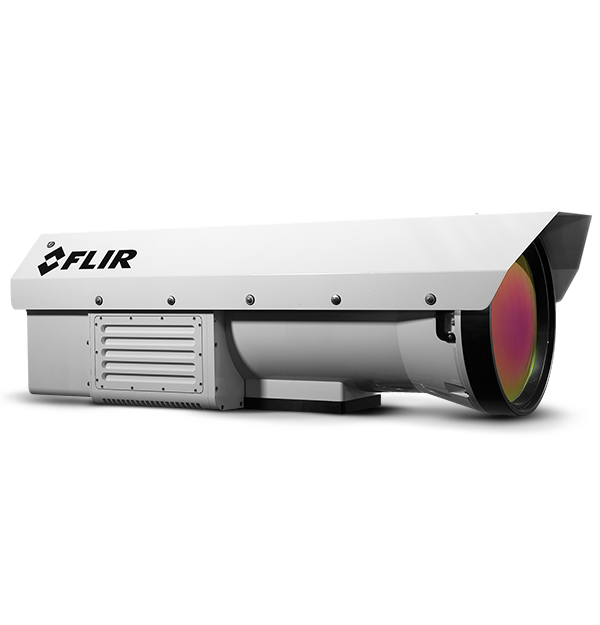

RS6800は、マルチアプリケーションのロングレンジ赤外線サーマルカメラシステムで、追跡、ターゲットシグネチャー、科学研究などの用途に適しています。RS6800は高耐久・高性能・多機能な放射測定ツールで、極めて過酷な環境にも耐えられます。
堅牢で高性能な科学用カメラ
640x512ピクセルの検出器で美しい画像を撮影し、温度分解能は＜0.02℃(通常は0.018℃)までの小さな温度差を強調できます。
4つのアクティブなプリセット操作モードにより、積分時間の調整、不均一性補正、欠陥画素置換、ウィンドウサイズ調整などを行えます。
120～1200 mmの連続ズーム、IRIG同期、レンズの焦点距離のTSPIアキュレートタイムスタンプ、焦点位置データなどの機能を搭載しています。
仕様
| Highlighted | |
|---|---|
| Detector Resolution | 640 x 512 |
| Resolution | 640 × 512 |
| Detector Pitch | 25 µm |
| Spectral Range | 3.0～5.0µm |
| Detector Type | インジウムアンチモン（InSb） |
| Camera f_number | f/5 |
| Dynamic Range | 14-bit |
| NETD | <20mK |
| Frame Rate [Full Window] | 565 Hz |
| Integration Time | 480ns～687秒 |
| Focus | 自動フォーカスとアクティブアサーマライゼーションでモーター駆動 |
| イメージングとレンズ | |
|---|---|
| Analog Overlay | カスタマイズ可能（IRIG-B、日付、積分時間、内部温度、フレームレート、同期モード、冷却時間） |
| Analog Palettes | 選択可能な8ビット |
| Available Lenses | 120～1200mm（10倍）連続メートルズーム、7.6度HFOV @ 120mm、0.76度HFOV @ 1200mm |
| Camera f_number | f/5 |
| Close_up Lenses_Microscopes | NA |
| Detector Pitch | 25 µm |
| Detector Resolution | 640 x 512 |
| Detector Type | インジウムアンチモン（InSb） |
| Digital Data Protocol | 同時ギガビットイーサネットとカメラリンク フル・ファイバ（またはCoaXpress） |
| Dynamic Range | 14-bit |
| Focus | 自動フォーカスとアクティブアサーマライゼーションでモーター駆動 |
| Frame Rate [Full Window] | 565 Hz |
| HD Video | (720p、50/59/60 Hz、SMPTE 296M) (1080p、25/29/30 Hz、SMPTE 274M) |
| Integration Time | 480ns～687秒 |
| NETD | <20mK |
| Operability | > 99.5％（典型的に99.9％） |
| Readout | スナップショット |
| Readout Modes | 非同期で読み取り中に統合し、非同期で積分して読み込み |
| Resolution | 640 × 512 |
| Sensor Cooling | クローズドサイクルロータリー |
| Spectral Range | 3.0～5.0µm |
| Subwindow Modes | ユーザー定義 |
| Well Capacity | 11.0M 電子 |
| Zoom | 1～4倍、デジタルズーム、パニング |
| 測定解析 | |
|---|---|
| Accuracy | NA |
| Automatic Gain Control | マニュアル、リニア、プラトーイコライゼーション、ROI、DDE |
| 通信とデータ保存 | |
|---|---|
| Analog Video | NA |
| Synchronization Modes | ジェンロック; IRIG-B; 同期入力、同期出力、トリガー入力 |
| 一般仕様 | |
|---|---|
| Size [L x W x H]_Sunshield_On | 927 x 315 x 290 mm |
| Weight | 34.926 kg |
| 電源 | |
|---|---|
| Power | 24 VDC |
| 環境と認定 | |
|---|---|
| Altitude | 0～40,000フィート操作可能; 0～70,000フィート操作不可能 |
| Mounting | 9 × 1/4"-20 |
| Operating Temperature Range | -40℃～+50℃ |
| Shock_vibration | 40 g、11 msec 1/2正弦波/ 4.3 g RMSランダム振動、全3軸 |
| Storage Temperature Range | -55℃～ 80℃ |
