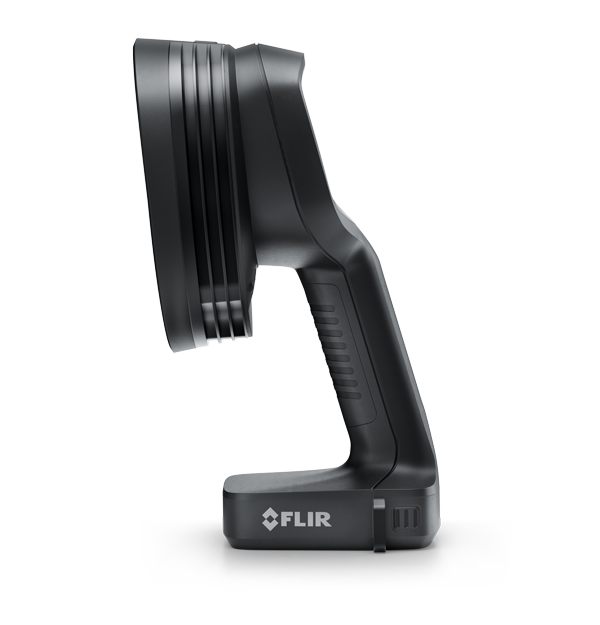

FLIR Si1-LD
圧縮空気漏れを検出するための工業用音響イメージングカメラ
Product Variations

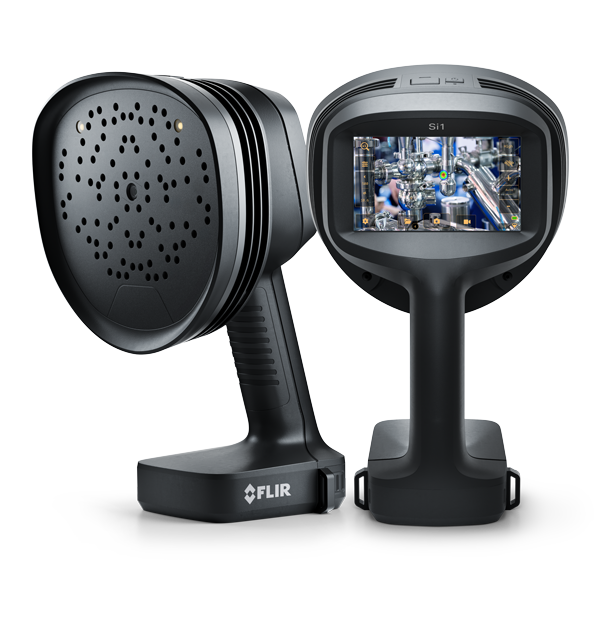

FLIR Si1-LD は、圧縮空気システム内の加圧リークを検出および定量化するための使いやすい音響イメージングカメラです。この軽量で片手操作が可能なカメラは、メンテナンス、製造、エンジニアリングの各分野のプロフェッショナルが従来の方法よりも迅速に空気漏れを特定できるように設計されています。高感度を実現するMEMSマイクを精密に配置し、騒がしい産業環境でも超音波情報を可視化する正確な音響画像を生成します。音響画像はデジタル画像上にリアルタイムで重ねて表示されるため、音の発生源を正確に特定でき、内蔵の解析機能を通してリークによる損失を定量化できます。Si1-LD には、音響画像をFLIR Thermal Studioスイートにインポートしてオフラインでの編集、分析、高度なレポート作成ができるプラグインが搭載されています。FLIR Acoustic Camera Viewerのクラウドサービスを使用して、フィールド分析とレポートを作成することもできます。定期的なメンテナンス作業の一環としてFLIR Si1-LD を活用することで、施設の環境負荷の低減と光熱費の節約にもつながります。画像の転送は、USBメモリまたはUSBデータケーブルで管理できます。
バンドパスフィルタ機能を使用して、解析する周波数を手動で調整できます。
高度なハードウェアとアルゴリズムを備えたSi1は、マイク数の多い他のカメラと比べても優れた感度を実現しています。
この軽量でスマートなツールを使えば、リークの深刻度をリアルタイムで定量化して、オンライン／オフラインのシンプルなレポートを作成できます。
仕様
| Highlighted | |
|---|---|
| Acoustic Measurement | 96 低ノイズMEMSマイクロフォン、リアルタイム音響可視化 |
| Distance | 0.3 m～130 mまで |
| Leak Rate | 最小検出可能リークレート（MDLR）：2.5 mの距離で0.01リットル/分 |
| イメージングとレンズ | |
|---|---|
| Camera software update | コンピューターに挿入したWi-FiUSBを介して自動化 |
| Field of view [FOV] | 対角線65° |
| Video Frame Rate | カメラ：60 fps / 音響画像：30 fps / 画面：70 fps |
| Video Image Resolution | 1280 × 720 |
| Zoom | 8倍デジタルズーム |
| 測定解析 | |
|---|---|
| Able to Quantify | 圧縮空気 |
| Acoustic Measurement | 96 低ノイズMEMSマイクロフォン、リアルタイム音響可視化 |
| Bandwidth | 2 kHz～100 kHz |
| Detection Threshold | 20 kHz：−5 dB 35 kHz：9 dB 50 kHz：15 dB 80 kHz：41 dB 100 kHz：56 dB |
| Distance | 0.3 m～130 mまで |
| Leak Rate | 最小検出可能リークレート（MDLR）：2.5 mの距離で0.01リットル/分 |
| ユーザーインターフェース | |
|---|---|
| Display | サイズ：12.7cm 1280 × 720、抵抗膜式タッチスクリーン、TFT LCD、MIPI DSI |
| 電源 | |
|---|---|
| Battery | リチウムイオン充電式バッテリーパック（RRC 2054）： 14.4 V DC、3.45 Ah、49.68 Wh、最大出力：最大2.5時間、充電時間：約2時間、最大出力：16.8 V DC、5 A |
| Battery Charger | 入力：19～26 V DC、2.8 A、最大出力：17.4 V DC、4.8 A |
| Battery weight | ～0.25 kg |
| 環境と認定 | |
|---|---|
| Operating And Storage Temperature Range | 動作温度範囲 −10°C ～ 50°C 保管温度範囲 −20°C ～ 50°C 最大 −20°C ～ 25°Cを推奨 |
| Protection Class | IP54 |
| Warranty | http://www.flir.com/warranty/ |
| 一般仕様 | |
|---|---|
| Battery Size | 85 × 77 mm（RRC2504） |
| Packaging Size | 490 mm × 365 mm × 190 mm |

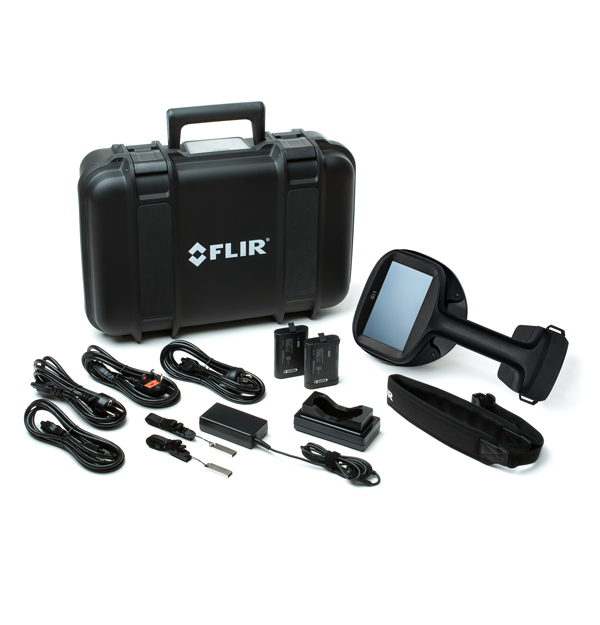

| Packaging Type | FLIR Si1-LD：輸送用ハードケース FLIR Si1-LD（Wi-Fiなし）：段ボール箱 |
| Packaging Weight | 6kg |
| Size | 184 mm × 276 mm × 167 mm |
| Total Weight [Including All Accessories] | 約1.45 kg |
| Weight | 約1.2 kg |
