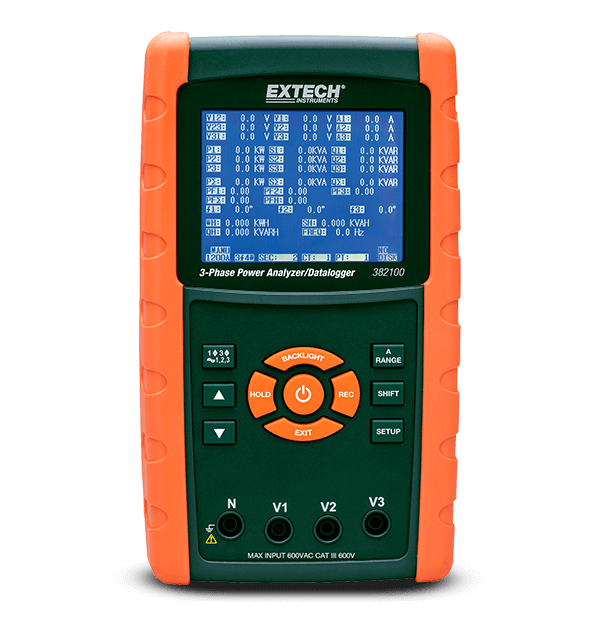

Extech 382100
1200A 3상 전력 분석기/데이터 로거
Extech 382100은 3상 전력 분석기/데이터 로거로, 데이터를 Excel 형식으로 SD 카드에 저장하여(최대 30,000세트의 측정값) PC로 쉽게 전송할 수 있습니다. 다음을 포함한 최대 35개의 매개변수를 사용하여 전체 시스템을 분석합니다. V(위상간), V(위상-접지), A(위상-접지), KW / KVA / KVAR / PF (phase), KW / KVA / KVAR / PF(시스템), KWH / KVAH / KVARH / PFH(시스템) 및 위상각. 판독값은 태양광에서 판독 가능한 대형 도트형 매트릭스, 백라이트 LCD에 표시됩니다. 전류 클램프 3개, 앨리게이터 클립이 있는 전압 리드 4개, AA 배터리 8개, SD 메모리 카드, 범용 AC 어댑터(100 ~ 240V), 케이스 및 사용 설명서가 함께 제공됩니다.
사양
| 일반 사양 | |
|---|---|
| AC Current | 1200A |
| AC Current Basic Accuracy | ±(판독값의 0.5% + 0.5A) |
| AC Voltage | 600.0V |
| AC Voltage Basic Accuracy | ±(판독값의 0.5% + 0.5V) |
| Active Power | 9.999MW |
| Active Power Basic Accuracy | ±(판독값의 1.0% + 0.08KW) |
| Active Power Energy | 0.0kWh ~ 9.999MWHr |
| Active Power Energy Basic Accuracy | ±(판독값의 2.0% + 0.08KWh) |
| Apparent Power | 9.999MVA |
| Apparent Power Basic Accuracy | ±(판독값의 1.0% + 0.08KVA) |
| Apparent Power Energy | 0.0KVAh ~ 9.999MVAh |
| Apparent Power Energy Basic Accuracy | ±(판독값의 2.0% + 0.08KVAh) |
| Frequency | 45Hz~65Hz |
| Frequency Basic Accuracy | ±0.1Hz |
| Memory | 60,000개 판독값(2GB SD 메모리 카드) |
| Phase | -°180~+1°80.0 |
| Phase Basic Accuracy | ±1° |
| Power Factor | 0.00~1.00 |
| Power Factor Basic Accuracy | ±0.04 |
| Reactive Power | 9.999MVAR |
| Reactive Power Basic Accuracy | ±(판독값의 1.0% + 0.08KVAR) |
| Reactive Power Energy | 0.0kVARh ~ 9.999MVARh |
| Reactive Power Energy Basic Accuracy | ±(판독값의 2.0% + 0.08KVARh) |
| True RMS | 예 |
| 추가 정보 | |
|---|---|
| Certifications | CE |
| Dimensions | 225 × 125 × 64mm |
| Safety Category | CAT III-600V |
| Warranty | 2년 |
| Weight | 측정기: 1049g, 클램프: 522g |
