Discontinued

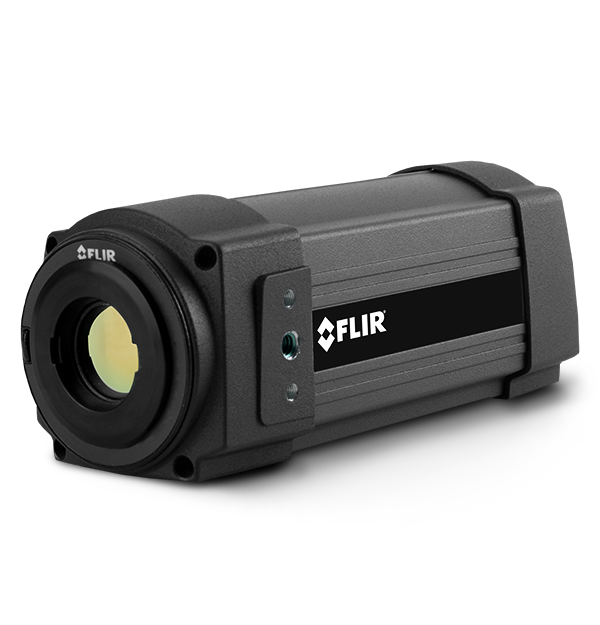

FLIR A315

GigE가 장착된 적외선 온도 센서(모터 구동 초점)

Product Variations

FLIR A315는 PC로 완전히 제어할 수 있는 콤팩트하고 합리적인 가격의 열화상 카메라입니다. FLIR A315는 표준을 준수하기 때문에 National Instruments, Cognex, Matrox, MVtec 및 Stemmer Imaging과 같은 타사 머신 비전 소프트웨어를 통해 플러그 앤 플레이 방식으로 사용할 수 있습니다.

참고: 이 제품은 단종 대기 중입니다.

중요 시스템 모니터링
FLIR A315에는 320 x 240 픽셀 마이크로볼로미터가 장착되어 있어 먼 거리에서도 정확성을 보장하기 위해 50 mK 수준의 작은 온도차를 탐지할 수 있습니다.
FLIR A315는 신호, 온도 선형, 라디오메트릭 (Radiometric) 데이터와 함께 60 Hz에서 풀프레임 16비트 이미지를 스트리밍합니다.
A315는 GigE 비전과 GenICam 호환성을 제공해 IMAQ 비전과 같은 소프트웨어 패키지와 함께 사용할 때 플러그앤플레이 연결이 가능합니다.

사양

Highlighted
Digital I_O connector type 6-폴 잭 나사 단자
Digital Inputs 2 광절연, 10–30 VDC
Digital Output Purpose 확장 장치로의 출력(프로그램에 따라 설정)
Digital Outputs 2 광절연, 10–30 VDC, 최대 100 mA
EMC EN 61000-6-2:2001 (내성), EN 61000-6-3:2001 (배출), FCC 47 CFR 파트 15 등급 B (배출)
f number 1.3
Image Frequency 60 Hz
Thermal Sensitivity_NETD < 0.05°C @ +30°C / 50 mK
Accuracy 검침 결과의 ±2°C 또는 ±2%
통신 및 데이터 저장 공간
Digital input purpose 이미지 태그(시작, 정지, 일반), 이미지 흐름 제어 (스트리밍 on/꺼짐), 입력 확장 장치(프로그램에 따른 읽기)
Digital Inputs 2 광절연, 10–30 VDC
Digital I_O connector type 6-폴 잭 나사 단자
Digital I_O isolation voltage 500 VRMS
Digital I_O supply voltage 1224 VDC, 최대 200 mA
Digital Output Purpose 확장 장치로의 출력(프로그램에 따라 설정)
Digital Outputs 2 광절연, 10–30 VDC, 최대 100 mA
Ethernet 제어 및 이미지
Ethernet Communication TCP/IP 소켓 기반 FLIR 전용 및 GenICam 프로토콜
Ethernet Connector Type RJ-45
Ethernet Image Streaming 16-비트 320 × 240 픽셀 @ 60 Hz (신호 선형, 온도 선형, 라디오메트릭 (Radiometric) GigE Vision 및 GenICam 호환)
Ethernet Protocols TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
Ethernet Standard IEEE 802.3
Ethernet Type 기가비트 이더넷
USB N/A
USB_Communication N/A
USB_Connector Type N/A
USB_Image Streaming N/A
USB_Protocols N/A
USB_Standard N/A
이미징 및 광학
Detector Pitch 25 µm
Detector Time Constant 일반 12ms
f number 1.3
Field of view [FOV] and Min Focus Distance 25° × 18.8° / 0.4 m
Focal Length 18 mm
Focal Plane Array [FPA]_Spectral range 비냉각식 마이크로볼로미터 / 7.5–13 µm
Focus 자동 또는 수동(모터에 장착)
Image Frequency 60 Hz
IR Resolution 320 × 240 픽셀
Lens Identification 자동
Screen EST Mode No
Spatial resolution [IFOV] 1.36 mrad
Thermal Sensitivity_NETD < 0.05°C @ +30°C / 50 mK
측정 및 분석
Accuracy 검침 결과의 ±2°C 또는 ±2%
Atmospheric transmission correction 거리, 주변 온도 및 상대 습도를 위한 입력에 따라 자동
Emissivity Correction 0.01 ~ 1.0까지 가변
External Optics and Windows Correction 자동, 광학/창 전송 및 온도 입력에 따라
Measurement Corrections 글로벌 객체 매개변수
Object Temperature Range –20 ~ +120°C 0 ~ +350°C
Optics Transmission Correction 자동, 내부 센서 신호에 따라
Reflected apparent temperature correction 자동, 반사된 온도 입력에 따라
일반
Base Mounting 2 × M4 나사 설치 홀(3개 면)
Contents 운반용 하드 케이스 또는 카드보드 상자, 렌즈 포함 열화상 카메라, 유틸리티 CD-ROM, 보정 인증서, 이더넷 케이블, USB 케이블(FLIR A615), 메인 케이블, 전원 케이블(피그테일형), 전원공급장치, 시작 가이드, 중요 정보 가이드, 사용자 문서 CD-ROM, 보증 연장 카드 또는 등록 카드, 6폴 나사 단자(카메라에 설치)
Housing material 알루미늄
Packaging Size 495 x 370 x 192 mm†
환경 및 인증
EMC EN 61000-6-2:2001 (내성), EN 61000-6-3:2001 (배출), FCC 47 CFR 파트 15 등급 B (배출)
Humidity [operating and storage] IEC 60068-2-30/24 h 95% 상대습도 +25°C ~ +40°C
Storage Temperature Range –40°C ~+70°C
Vibration 2 g (IEC 60068-2-6)
전력
External Power Connector Type 2-폴 잭 나사 단자
External Power Operation 12/24 VDC, 최대 24 W 절대값
Voltage 허용 범위 10-30 VDC

Accessories

  1. Extended Warranty for T540-EST, A3xxf-Series, A315, and A32x(sc)-Series
  1. Video cable, BNC, 3m (908929)
  2. Ethernet cable, CAT6, 2m, 1 screw connector (T911307ACC)
  3. Ethernet Cable CAT6, 2m (T951004ACC)
  1. Wall Mount Kit (T911263ACC)
  2. Pole Mount Adapter for Wall Mount Kit (T911288ACC)
  1. Power Cable for Power Supply 1910585, US (1910401)
  2. Power Cable for Power Supply 1910585, Europe (1910400)
  3. Power Supply, IP66 (T911182)
  4. Power Supply (T910922)
  5. Power cable, pigtailed (1910586ACC)
  6. Power Cable for Power Supply 1910585, UK (1910402)
  1. Hard Transport Case (T197871ACC)
  1. IR 렌즈, 90° FOV, 4mm(T197411)
  2. Close-up IR lens, 1x (T197415)
  3. Close-up 2x lens (T197214)
  4. Close-up 4x lens (T197215)
  5. IR Lens, 6° FOV, 76mm (T197407)
  6. IR lens, 45° FOV, 9.66mm (1196960)
  7. IR lens, 15° FOV, 30mm (1196961)
