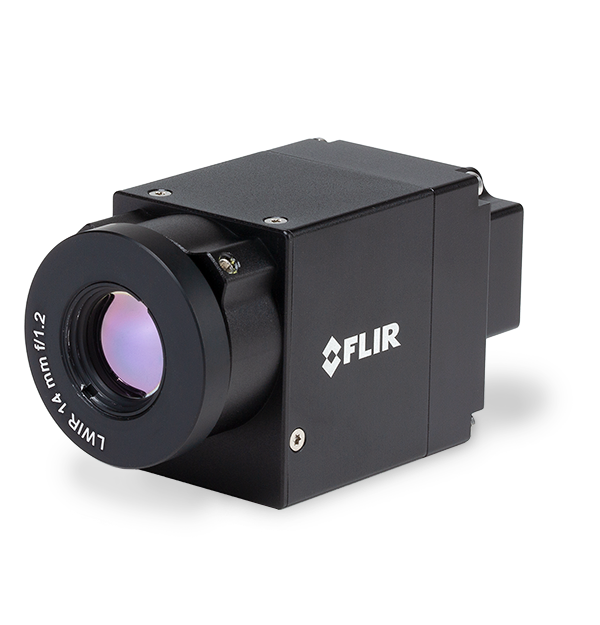

Flir A38/A68 열화상 카메라는 산업 자동화 및 머신 비전 응용 분야를 위한 Flir의 가장 작은 비냉각 장파 적외선 카메라입니다. 공정 제어 및 품질 보증에 사용하기 위해 특별히 설계된 이 열화상 온도 센서는 작은 온도 변화를 감지하는 것이 중요한 응용 분야에서 시각적인 온도 정보를 제공하여 주요 의사 결정을 지원합니다. 콤팩트한 크기와 복잡하지 않은 카메라 설계로 안정적이고 견고한 열화상 데이터를 제공하며 PoE(Power over Ethernet) 및 확장된 작동 온도 범위를 통해 간단히 연결할 수 있어 산업 환경에 이상적인 열화상 카메라입니다.
사양
| Highlighted | |
|---|---|
| Ethernet Interface | Wired |
| EMC | See User manual: https://support.flir.com/resources/4rur |
| Image Frequency | A38: 60 Hz A68: 30 Hz |
| Thermal Sensitivity_NETD | <50 mK @ 25°C ambient |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Connection Type | RJ-45 |
| Ethernet | For control, image, and power |
| Ethernet Communication | GigE Vision / GenICam |
| Ethernet Interface | Wired |
| Ethernet Power | Power over Ethernet (PoE) |
| Ethernet Protocols | GigEVision |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | Gigabit Ethernet |
| 이미징 및 광학 | |
|---|---|
| Color | Black |
| Detector Pitch | 17 µm |
| Field of view [FOV] | 11301-0101 FLIR A38 24°: 24° × 18.1° 11301-0102 FLIR A38 42°: 40.1° × 29° 11302-0101 FLIR A68 24°: 24.2° × 18.4° 11302-0102 FLIR A68 42°: 42.1° × 31.9° |
| Focal Length | 11301-0101 FLIR A38 24°: 13 mm (0.51 in) 11301-0102 FLIR A38 42°: 8.1 mm (0.32 in) 11302-0101 FLIR A68 24°: 25 mm (0.98 in) 11302-0102 FLIR A68 42°: 14.2 mm (0.56 in) |
| Focus | Fixed |
| F_number | 11301-0101 FLIR A38 24°: 1.0 11301-0102 FLIR A38 42°: 1.1 11302-0101 FLIR A68 24°: 1.2 11302-0102 FLIR A68 42°: 1.24 |
| Image Frequency | A38: 60 Hz A68: 30 Hz |
| IR Resolution | A38: 320 × 240 pixels A68: 640 × 480 pixels |
| Minimum Focus Distance | 11301-0101 FLIR A38 24°: 0.4 m (1.3 ft) 11301-0102 FLIR A38 42°: 1.5 m (4.9 ft) 11302-0101 FLIR A68 24°: 2.0 m (6.6 ft) 11302-0102 FLIR A68 42°: 1.3 m (4.3 ft) |
| Pixel Format | Mono8 or 16-bit/pixel |
| Spectral Range | 8–14 µm (LWIR) |
| Thermal Sensitivity_NETD | <50 mK @ 25°C ambient |
| 일반 | |
|---|---|
| Package Includes | Infrared camera |
| Packaging Size | 130 × 140 × 100 mm (5.1 × 5.5 × 3.9 in) |
| Packaging Type | Cardboard box |
| Packaging Weight | 0.23 kg (0.51 lb) |
| Size [L x W x H ] w_o Lens | 59 × 29 × 36 mm (2.32 × 1.14 × 1.42 in) |
| Weight [without lens] | 67 g (2.4 oz) |
| 환경 및 인증 | |
|---|---|
| EMC | See User manual: https://support.flir.com/resources/4rur |
| Humidity [operating and storage] | Maximum 80% relative humidity, non-condensating |
| Operating Temperature Range | –35°C to 60°C (-31°F to 140°F) |
| Safety | See User manual: https://support.flir.com/resources/4rur |
| Shock | See User manual: https://support.flir.com/resources/4rur |
| Storage Temperature Range | -40°C to 80°C (-40°F to 176°F) To avoid possible damage during storage, ensure that the sensor is not exposed to air. Use a lens cap or lens to cover the sensor. |
| Tripod Mounting | UNC ¼″-20 |
| Vibration | See User manual: https://support.flir.com/resources/4rur |
| 전력 | |
|---|---|
| Power Consumption | 12 V: 2.8 W 24 V: 2.8 W PoE (48 V): 3.5 W |
