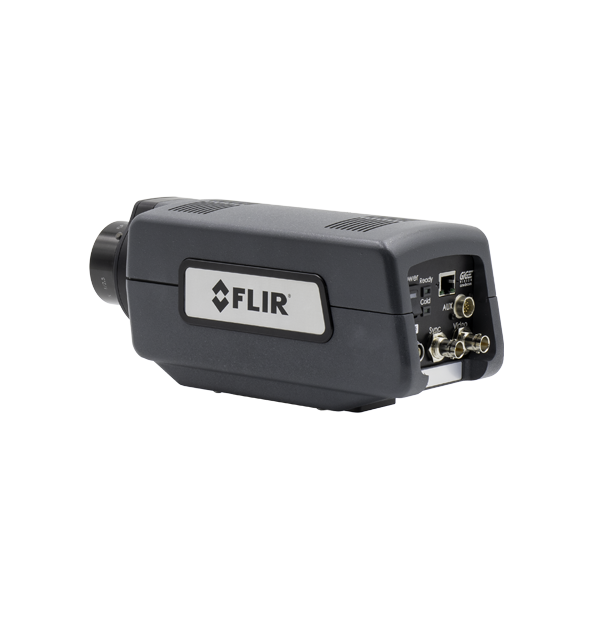

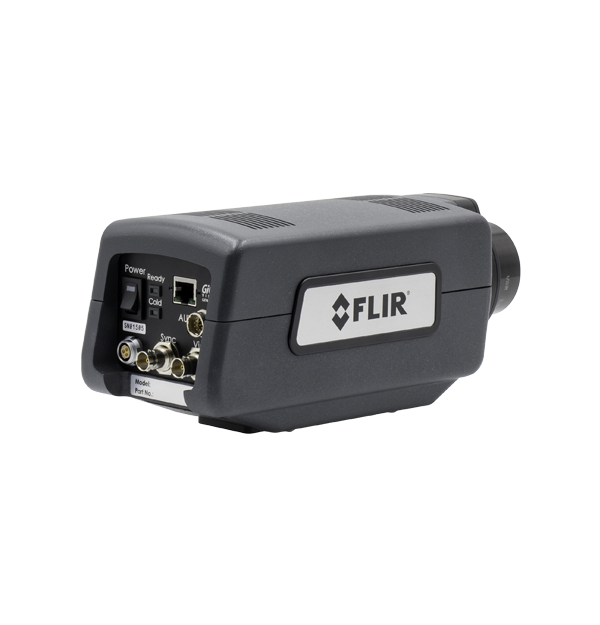

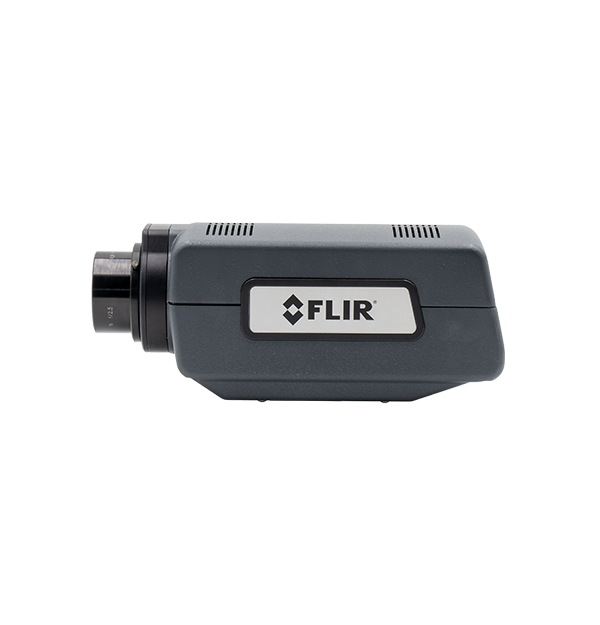

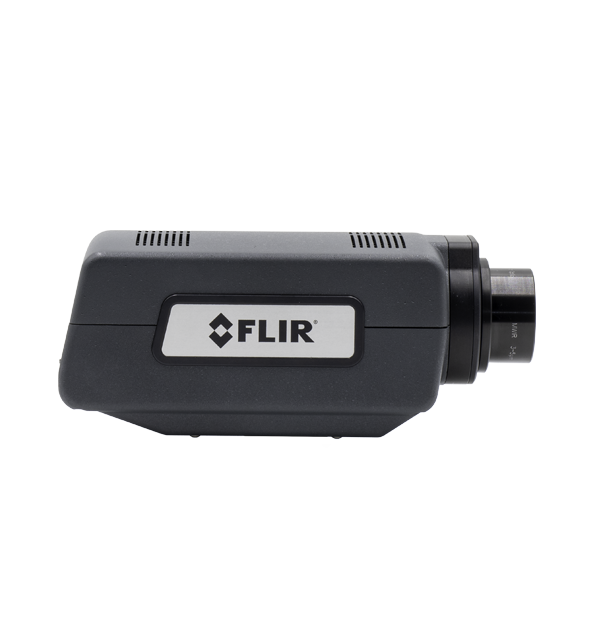

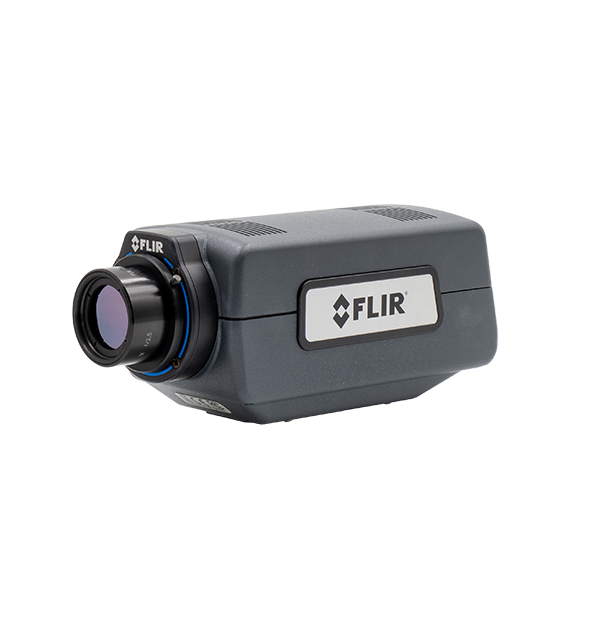

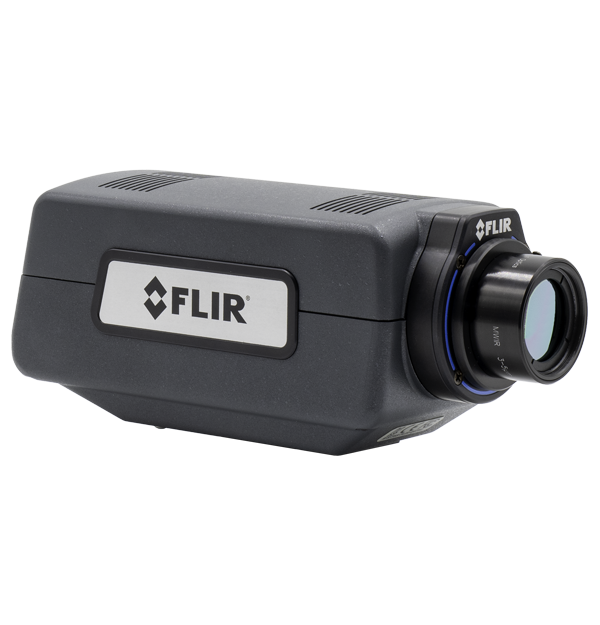

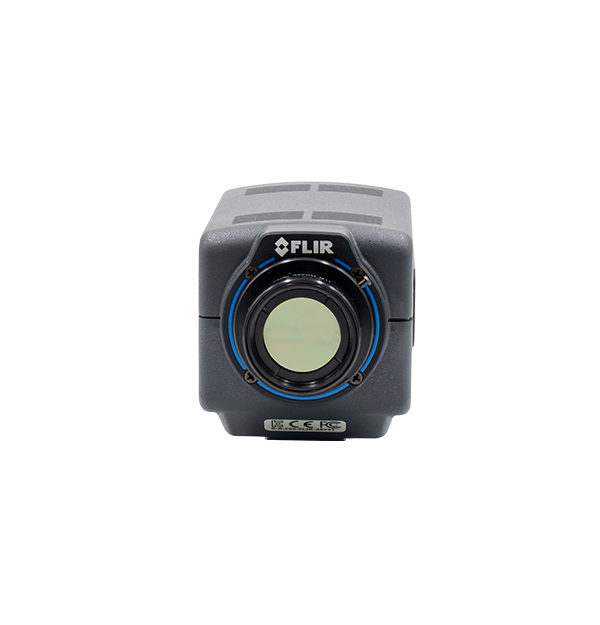

A6481
수명이 긴 냉각 MWIR 카메라
Flir A6481은 고급 공정 제어, 품질 보증 및 비파괴 테스트를 위해 설계된 고성능 MWIR 자동화 카메라입니다. A6400 시리즈의 일부인 이 제품은 움직이는 제품의 정확한 온도 측정을 위해 높은 열 감도와 빠른 프레임 속도를 제공합니다. 검증된 A6700 시리즈 전자 장치를 기반으로 구축된 Flir A6451은 간편한 시스템 통합을 위해 GigE Vision 및 GenICam을 지원합니다. 업계 최고의 수명을 자랑하는 선형 쿨러는 유지 보수 수요를 줄여, 까다로운 산업 환경에서의 지속적인 연중무휴 24시간 자동화에 이상적입니다.
업계 최고 수준의 27,000시간 쿨러 수명, 혁신적인 HOT MWIR 감지기, 그리고 빠른 이벤트를 캡처하고 비파괴 검사에서 고감도를 제공하는 125Hz 프레임 속도
Flir A6481은 업계 표준인 GigE Vision 및 GenIcam과 같은 고객 주도형 인터페이스, 명령 및 트리거의 구성에 중점을 두었습니다.
Flir A6481은 FLIR 정밀 광학 전동 또는 수동 초점 렌즈와 호환되며, FLIR Research Studio 또는 Science Camera SDK를 통해 원격으로 초점을 조정할 수 있습니다. 이 제품은 카메라 설정 과정을 간소화하고, 가능한 최상의 이미지를 위해 효율적으로 초점을 다시 조정할 수 있습니다. 또한 Flir A6481에는 3단계 전동 필터 휠이 장착되어 있습니다. 공장에 설치된 필터를 통해 이 카메라의 잠재적 활용도가 배가됩니다. ND(Neutral Density) 필터를 사용하면 최대 3000°C까지 고온 교정이 가능합니다. 또한 스펙트럼 필터는 화염 투과나 유리 투과와 같은 독특한 응용 분야뿐만 아니라, 그 외 다양한 용도로도 활용할 수 있습니다. 필터는 공장 출고 시 휠에 장착되거나 사용자가 렌즈 뒤에 나사로 장착할 수 있습니다.
사양
| 강조 표시됨 | |
|---|---|
| 마운트 장착 | 2개의 1/4" 탭 구멍, 1개의 3/8" -16 탭 구멍, 4개의 10 -24 탭 구멍 |
| F-값 | f/2.5 |
| 최대 프레임률 | 프로그래밍 가능, 0.0015Hz~125Hz |
| 정확도 | ≤100°C ±2°C(일반적으로 ±1°C, 판독값의 >100°C ±2°C(일반적으로 ±1°C) |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | 동기화 시작, 동기화 종료 |
| 제어 및 조종 | GenICam(GigE), RS-232 |
| 이미징 및 광학 | |
|---|---|
| F-값 | f/2.5 |
| 노출 시간 | 480ns ~ 풀 프레임 |
| 동영상 모드 | SDI: 720p @ 50/59.9Hz, 1080p @ 29.9Hz |
| 동영상 표준 | SDI |
| 동작 범위 | 14비트 |
| 라디오메트릭(radiometric 적외선 동영상 스트리밍 | 기가비트 이더넷(GigE Vision) |
| 렌즈 인터페이스 | FLIR FPO-M(4-tab bayonet, 전동식) |
| 사용 가능한 렌즈 | 수동식(0.003 - 0.005mm): 17mm, 25mm, 50mm, 100mm, 200mm, 50mm 매크로 전동식(0.003 - 0.005mm): 17mm, 25mm, 50mm, 100mm, 200mm |
| 서브 윈도우 모드 | 16 × 4(16열, 4행 단계)까지 유연한 윈도우 설정 |
| 센서 냉각 | Flir FL-100 라이너 |
| 스펙트럼 범위 | 0.003 - 0.005mm |
| 열 감도_NETD[일반] | <30mK, 25mK, 일반(30°C에서 50% 웰 충전) |
| 오버레이 | 고정 구성 *끌 수 있음 |
| 운전성 | 99.5% |
| 이미지 타임 스탬프 | 예 |
| 적외선 해상도 | 640 × 512 |
| 초점 | 전동식(수동과 호환) |
| 최대 프레임률 | 프로그래밍 가능, 0.0015Hz~125Hz |
| 컬러 팔레트 | 선택 가능한 8비트 |
| 클로즈_업 렌즈_현미경 | 1x, 3x |
| 탐지기 유형 | Flir 핫 MW(SLS) |
| 판독 모드 | 읽는 동안 비동기식 통합 / 비동기식 통합 후 읽기 |
| 필터 홀더[웜] | 3위치 전동식 필터 휠(1인치 직경 필터) |
| 화소 클럭 | 50MHz |
| 측정 및 분석 | |
|---|---|
| 선택 가능 온도 범위 | 45°C~600°C(ND1) 250°C~2000°C(ND2) 500°C~3000°C(ND3) |
| 자동 게인 (Gain) 제어 | 수동, 선형, 플래토 평활화, DDE |
| 정확도 | ≤100°C ±2°C(일반적으로 ±1°C, 판독값의 >100°C ±2°C(일반적으로 ±1°C) |
| 표준 온도 범위 | -20°C~350°C(-4°F~662°F), 현미경의 경우 -10°C |
| 일반 | |
|---|---|
| 무게 [렌즈 제외] | 2.3kg |
| 크기 [L × W × H] | 226 × 102 × 109mm |
| 환경 및 인증 | |
|---|---|
| 마운트 장착 | 2개의 1/4" 탭 구멍, 1개의 3/8" -16 탭 구멍, 4개의 10 -24 탭 구멍 |
| 작동 온도 범위 | -20°C~50°C |
| 전력 | |
|---|---|
| 전원 | 24V DC(<24W 정상 상태) |
수출 제한
이 페이지에 포함된 정보는 최종 제품의 사양에 따라 국제 무기 거래 규정(ITAR)(22 C.F.R. 섹션 120-130) 또는 수출 관리 규정(EAR)(15 C.F.R. 섹션 730-774)의 적용을 받을 수 있는 제품에 관한 것입니다. 요청 시 관할권과 분류를 제공합니다.
