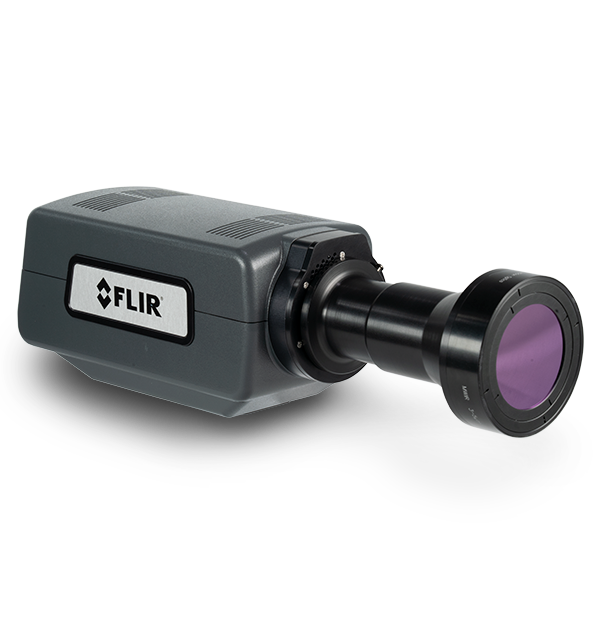

FLIR A6780 MWIR 카메라 시스템을 사용하면, 온도 변화가 빠르거나, 움직임이 빠른 대상의 온도를 손쉽게 측정 할 수 있어, 산업, 군사 및 제조 연구개발 분야에서 그 효과를 발휘합니다. 합리적인 가격에 구매가 가능한 이 냉각식 InSb 카메라는 수동 및 원격 초점 렌즈 옵션과 호환도 가능하며, 최대한 많은 수의 픽셀을 이용해 대상을 측정할 수 있습니다. 아울러, 카메라를 기가비트 이더넷을 통해 단일 케이블로 컴퓨터에 연결하면 FLIR Research Studio 소프트웨어를 통해 카메라 제어, 데이터 수집까지 할 수 있기 때문에 사용자는 빠르게 데이터를 분석하고 이해할 수 있습니다.
측정이 쉽고 정확한 온도 데이터
하나의 기가비트 이더넷 케이블을 사용하여 카메라를 제어하는 동시에 데이터 스트리밍까지 할 수 있고, 고급 트리거링 및 동기화 기능으로 원하는 데이터를 원하는 시점에 캡처할 수 있습니다.
최대 4,130Hz의 서브-위도우 프레임률, 다양한 렌즈 옵션, 내장식 3상 웜 필터 휠을 제공하여, 표준 및 고온 대역 사이를 빠르게 전환할 수 있습니다.
FLIR Research Studio의 간단한 작업 순서(연결-조회-기록-분석)는 데이터를 빠르게 수집, 분석하고 동료와 쉽게 협업할 수 있도록 지원합니다.
사양
| Highlighted | |
|---|---|
| 해상도 | 640 × 512 |
| 픽셀 크기[제곱] | 15µm |
| 스펙트럼 범위 | A6780 MWIR, A6782 MWIR: 0.001 – 0.005mm A6781 MWIR, A6783 MWIR: 0.003 – 0.005mm |
| 탐지기 유형 | FLIR 안티몬화 인듐(InSb) |
| 카메라 f_값 | A6780 MWIR, A6781 MWIR: f/2.5 A6782 MWIR, A6783 MWIR: f/4.0 |
| 동작 범위 | 14비트 |
| 프레임률 [전체화면] | 프로그래밍 가능, 0.0015Hz~125Hz |
| 노출 시간 | 480ns ~ 풀 프레임 |
| 표준 온도 범위[대역 일치 광학 포함] | A6780 MWIR: -20°C~300°C A6781 MWIR, A6783 MWIR: -20°C~350°C, 현미경의 경우 -10°C A6782 MWIR: -20°C~350°C |
| 온도 범위 옵션[대역 일치 광학 포함] | 45°C~600°C(ND1);250°C~2000°C(ND2);500°C~3000°C(ND3) |
| 필터 홀더[웜] | 3위치 전동식 필터 휠(1인치 직경 필터) |
| 초점 | 전동식(수동과 호환) |
| 이미징 및 광학 | |
|---|---|
| 노출 시간 | 480ns ~ 풀 프레임 |
| 동영상 모드 | SDI: 720p@50/59.9, 1080p@25/29.9 |
| 동작 범위 | 14비트 |
| 라디오메트릭(radiometric) 데이터 스트리밍 | 기가비트 이더넷(GigE Vision) |
| 렌즈 인터페이스 | FLIR FPO-M(4-tab bayonet, 전동식) |
| 사용 가능한 렌즈 | A6780 MWIR: 수동(광대역): 25mm, 50mm, 100mm A6781 MWIR, A6783 MWIR: 수동(3-5µm): 17mm, 25mm, 50mm, 100mm, 200mm전동(3-5µm): 17mm, 25mm, 50mm, 100mm, 200mm A6782 MWIR: 수동(광대역): 25mm, 50mm, 100mm 전동식: TBA |
| 서브 윈도우 모드 | 16 × 4까지 가능한 유연한 윈도우 설정(16열, 4행 스텝) |
| 센서 냉각 | 폐쇄형 사이클 로터리 |
| 스펙트럼 범위 | A6780 MWIR, A6782 MWIR: 0.001 – 0.005mm A6781 MWIR, A6783 MWIR: 0.003 – 0.005mm |
| 열 감도_NETD[일반] | A6780 MWIR, A6782 MWIR: @@@ A6781 MWIR, A6783 MWIR: @@@ |
| 오버레이 | 고정된 구성, 끌 수 있음 |
| 온-카메라 이미지 저장 | 없음 |
| 운전성 | ≥99.8%(≥99.95% 일반) |
| 이미지 타임 스탬프 | 예 |
| 초점 | 전동식(수동과 호환) |
| 카메라 f_값 | A6780 MWIR, A6781 MWIR: f/2.5 A6782 MWIR, A6783 MWIR: f/4.0 |
| 클로즈_업 렌즈_현미경 | A6780 MWIR, A6782 MWIR: 사용 가능한 현미경 없음 A6781 MWIR, A6783 MWIR: 1X, 3X |
| 탐지기 유형 | FLIR 안티몬화 인듐(InSb) |
| 판독 모드 | 읽기 작업 수행 중 비동기식 통합 및 비동기식 통합 후 읽기 작업 수행 |
| 판독 형식 | 스냅샷 |
| 팔레트 | 선택 가능한 8비트 |
| 표준 동영상 | SDI |
| 표준 영상 줌 | 자동, 가변 |
| 프레임률 [전체화면] | 프로그래밍 가능, 0.0015Hz~125Hz |
| 픽셀 크기[제곱] | 15µm |
| 필터 홀더[웜] | 3위치 전동식 필터 휠(1인치 직경 필터) |
| 해상도 | 640 × 512 |
| 화소 클럭 | 50MHz |
| 측정 및 분석 | |
|---|---|
| 온도 범위 옵션[대역 일치 광학 포함] | 45°C~600°C(ND1);250°C~2000°C(ND2);500°C~3000°C(ND3) |
| 자동 게인 (Gain) 제어 | 수동, 선형, 플래토 평활화, DDE |
| 정확도 | ≤100°C, ±2°C 정확도(±1°C 일반); >100°C ±판독값의 2%(±1% 일반) |
| 주변 드리프트 보상[공장 보정 포함] | 예 |
| 표준 온도 범위[대역 일치 광학 포함] | A6780 MWIR: -20°C~300°C A6781 MWIR, A6783 MWIR: -20°C~350°C, 현미경의 경우 -10°C A6782 MWIR: -20°C~350°C |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | 동기화 시작, 동기화 종료 |
| 제어 및 조종 | GenICam(GigE), RS-232 |
| 일반 | |
|---|---|
| 무게 [렌즈 제외] | 2.3kg |
| 크기 [L x W x H ] (렌즈 제외) | 226 × 102 × 109mm |
| 전력 | |
|---|---|
| 전원 | 24VDC(<24W 정상 상태) |
| 환경 및 인증 | |
|---|---|
| 마운트 장착 | ¼" -20 탭형 구멍 2개, 3/8" -16 탭형 구멍 1개, 10~24 탭형 구멍 4개 |
| 작동 온도 범위 | -20°C~50°C |
Accessories
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
