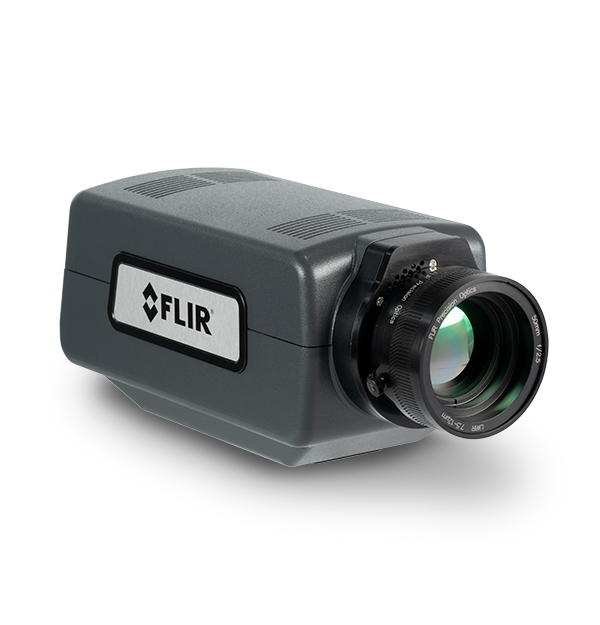

FLIR A6780 SLS LWIR 카메라 시스템은 온도 변화가 빠르거나, 고속으로 움직이는 대상의 온도를 손쉽게 측정할 수 있어, 산업, 군사 및 제조 연구개발 분야에서 그 효과를 발휘합니다. 냉각식 장파 변형층 초격자(Strained Layer Superlattice) 디텍터를 갖춘 A6780은 모션 블러링 현상 없이 선명하게 측정하기 위해 다른 디텍터보다 빠른 스냅 샷 속도를 제공합니다. 반면, 수동 및 원격 초점 렌즈 옵션은 관심 객체를 가능한 많은 픽셀로 측정하고, 측정을 유연하게 조정할 수 있도록 도와줍니다. 아울러, 카메라를 기가비트 이더넷을 통해 단일 케이블로 컴퓨터에 연결하면 FLIR Research Studio 소프트웨어를 통해 카메라 제어, 데이터 수집까지 할 수 있기 때문에 사용자는 빠르게 데이터를 분석하고 이해할 수 있습니다.
고속으로 움직이는 대상의 온도를 정확하게 측정
최대 4,130Hz의 서브-위도우 프레임률, 다양한 렌즈 옵션, 내장식 3상 웜 필터 휠을 제공하여, 표준 및 고온 대역 사이를 빠르게 전환할 수 있습니다.
하나의 기가비트 이더넷 케이블을 사용하여 카메라를 제어하는 동시에 실시간으로 데이터 스트리밍까지 할 수 있고, 고급 트리거링 및 동기화 기능으로 원하는 데이터를 원하는 시점에 캡처 할 수 있습니다.
FLIR Research Studio의 간단한 작업 순서(연결-조회-기록-분석)는 데이터를 빠르게 수집, 분석하고 동료와 쉽게 협업할 수 있도록 지원합니다.
사양
| Highlighted | |
|---|---|
| Resolution | 640 × 512 |
| Pixel Size [Square] | 15µm |
| Spectral Range | A6781 SLS: 7.5µm(하부), 10-11µm(상부) A6783 SLS: 7. 5m(하부), 10-11µm(상부) |
| Detector Type | 변형층 초격자 |
| Camera f_number | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Dynamic Range | 14비트 |
| Frame Rate [Full Window] | 프로그래밍 가능, 0.0015Hz~125Hz |
| Integration Time | 480ns ~ 풀 프레임 |
| Standard Temperature Range [with band matched optics] | -20°C~350°C |
| Optional Temperature Range [with band matched optics] | 250°C~2000°C(ND1);500°C~3000°C(ND2) |
| Filter Holder [Warm] | 3위치 전동식 필터 휠(1인치 직경 필터) |
| Focus | 전동식(수동과 호환) |
| 이미징 및 광학 | |
|---|---|
| Available Lenses | 수동(7.5-12µm): 17mm, 25mm, 50mm, 100mm, 200mm전동(7.5-12µm): 17mm, 25mm, 50mm, 100mm, 200mm |
| Camera f_number | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Close_up Lenses_Microscopes | 1X |
| Detector Type | 변형층 초격자 |
| Dynamic Range | 14비트 |
| Filter Holder [Warm] | 3위치 전동식 필터 휠(1인치 직경 필터) |
| Focus | 전동식(수동과 호환) |
| Frame Rate [Full Window] | 프로그래밍 가능, 0.0015Hz~125Hz |
| Image Time Stamp | 예 |
| Integration Time | 480ns ~ 풀 프레임 |
| Lens Interface | FLIR FPO-M(4-tab bayonet, 전동식) |
| On Camera Image Storage | 없음 |
| Operability | ≥98%(≥99% 일반) |
| Overlay | 고정된 구성, 끌 수 있음 |
| Palette | 선택 가능한 8비트 |
| Pixel Clock | 50MHz |
| Pixel Size [Square] | 15µm |
| Radiometric Data Streaming | 기가비트 이더넷(GigE Vision) |
| Readout Modes | 읽기 작업 수행 중 비동기식 통합 및 비동기식 통합 후 읽기 작업 수행 |
| Readout Type | 스냅샷 |
| Resolution | 640 × 512 |
| Sensor Cooling | 폐쇄형 사이클 로터리 |
| Spectral Range | A6781 SLS: 7.5µm(하부), 10-11µm(상부) A6783 SLS: 7. 5m(하부), 10-11µm(상부) |
| Standard Video | SDI |
| Standard Video Zoom | 자동, 가변 |
| Subwindow Modes | 16 × 4까지 가능한 유연한 윈도우 설정(16열, 4행 스텝) |
| Thermal Sensitivity_NETD [typical] | ≤40mK(일반) |
| Video Modes | SDI: 720p@50/59.9, 1080p@25/29.9 |
| 측정 및 분석 | |
|---|---|
| Accuracy | ≤100°C, ±2°C 정확도(±1°C 일반); >100°C ±판독값의 2%(±1% 일반) |
| Ambient Drift Compensation [with factory cal] | 예 |
| Automatic Gain Control | 수동, 선형, 플래토 평활화, DDE |
| Optional Temperature Range [with band matched optics] | 250°C~2000°C(ND1);500°C~3000°C(ND2) |
| Standard Temperature Range [with band matched optics] | -20°C~350°C |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Command and Control | GenICam(GigE), RS-232 |
| Synchronization Modes | 동기화 시작, 동기화 종료 |
| 일반 | |
|---|---|
| Size [L x W x H ] w_o Lens | 226 × 102 × 109mm |
| Weight [without lens] | 2.3kg |
| 전력 | |
|---|---|
| Power | 24VDC(<24W 정상 상태) |
| 환경 및 인증 | |
|---|---|
| Mounting | ¼" -20 탭형 구멍 2개, 3/8" -16 탭형 구멍 1개, 10~24 탭형 구멍 4개 |
| Operating Temperature Range | -20°C~50°C |
| Shock_vibration | 40g, 11msec ½ 사인 펄스/4.3g RMS 랜덤 진동, 모두 3축 |
Accessories
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
