단종

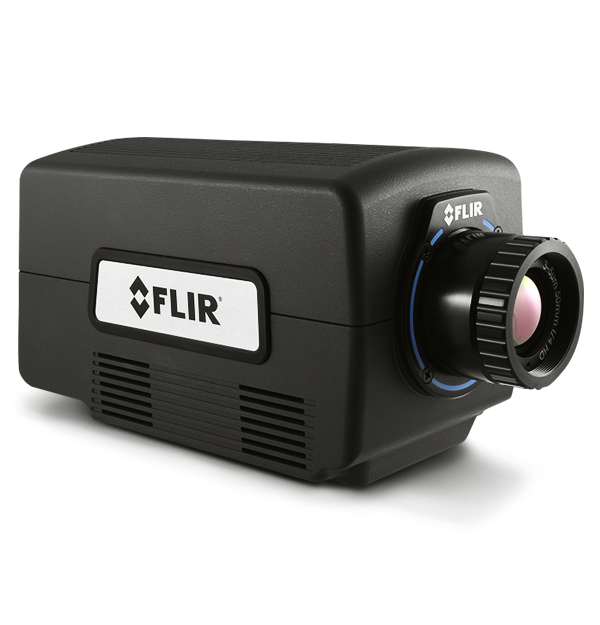

FLIR A8200sc
컴팩트 HD 중파장 적외선 (MWIR) 고성능 카메라
FLIR A8200sc는 컴팩트한 고감도 중파장 적외선 (MWIR) 카메라로 저소음 HD 열화상을 제공합니다. 짧은 노출 시간과 선명하고 디테일한 이미지를 제공하는 A8200sc는 전자장치 검사, 항공 열화상 맵핑, 비파괴 재료 검사, 산업 R&D 분야에 적합합니다.
고감도, 저소음
A8200sc는 디테일한 이미지를 캡쳐하기 위해 선명한 저소음 1 메가픽셀(1024 x 1024) 열화상을 제공합니다.
스냅샷 모드를 통해 장면의 모든 픽셀을 동시에 캡쳐할 수 있어 빠르게 움직이는 물체의 온도를 측정할 수 있습니다.
표준 인터페이스에는 GigE Vision®, CoaXPress 및 HD-SDI가 포함되어 있으며 우수한 녹화 및 디스플레이 유연성을 위해 독립적으로 제어됩니다.
사양
| 강조 표시됨 | |
|---|---|
| 탐지기 해상도 | 1024 x 1024 |
| 해상도 | 1024 x 1024 |
| 탐지기 피치 | 18 µm |
| 스펙트럼 범위 | 3.0 – 5.0 µm |
| 탐지기 유형 | FLIR 안티몬화 인듐 (InSb) |
| 카메라 f_값 | f/4.0 |
| 동작 범위 | 14-비트 |
| NETD | <20 mK |
| 프레임률 [전체화면] | 50Hz |
| 최대 프레임률 | 50 Hz 풀프레임 |
| 표준 온도 범위 | –20°C ~ +350°C |
| 선택 가능 온도 범위 | 최대 1,500°C, 최대 3,000°C |
| 필터 | 렌즈 뒤 필터 홀더 |
| 초점 | 수동 |
| 이미징 및 광학 | |
|---|---|
| AGC | 선형, 안정 균등화 (Plateau Equalization), 디지털 관련 세부 사항 보강 (DDE) |
| HD 동영상 | HD-SDI (720p/50/59.9, 1080p/25/29.9) |
| NETD | <20 mK |
| 동작 범위 | 14-비트 |
| 디지털 데이터 프로토콜 | 기가비트 이더넷(GigE Vision 2.0)& CoaXPress |
| 사용 가능한 렌즈 | 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| 서브 윈도우 모드 | 다양한 윈도우잉(16열, 8행 스텝) |
| 센서 냉각 | 밀폐 사이클 선형 |
| 스펙트럼 범위 | 3.0 – 5.0 µm |
| 운전성 | >99.5% (99.9% 일반) |
| 웰 용량 | 2.0 M 전자 |
| 줌 | 비디오 줌은 자동 선택, 최대 해상도 = 1x, 1/4 해상도 = 2x |
| 초점 | 수동 |
| 최대 프레임률 | 50 Hz 풀프레임 |
| 최소 노출 시간 | 480 ns |
| 카메라 f_값 | f/4.0 |
| 카메라 제어 | GenICam, RS-232 |
| 클로즈_업 렌즈_현미경 | 1x, 4x |
| 탐지기 유형 | FLIR 안티몬화 인듐 (InSb) |
| 탐지기 피치 | 18 µm |
| 탐지기 해상도 | 1024 x 1024 |
| 판독 | 스냅샷 |
| 판독 모드 | 판독 중 비동기식 통합; 판독 후 비동기식 통합 |
| 팔레트 | 선택 가능 8-비트 |
| 프레임률 [전체화면] | 50Hz |
| 필터 | 렌즈 뒤 필터 홀더 |
| 해상도 | 1024 x 1024 |
| 측정 및 분석 | |
|---|---|
| 선택 가능 온도 범위 | 최대 1,500°C, 최대 3,000°C |
| 정확도 | 표준 렌즈 및 필터 구성인 경우에만, 0 ~ +3000C에서 유효한 검침 결과의 +/- 1C 또는 +/-1% |
| 표준 온도 범위 | –20°C ~ +350°C |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | 동기화, 비동기화 |
| 아날로그 동영상 | NA |
| 제어 및 조종 | GenICam |
| 일반 | |
|---|---|
| 무게 [렌즈 제외] | 3.73 kg |
| 크기 [L x W x H ] (렌즈 제외) | 226 x 117 x 135 mm |
| 전력 | |
|---|---|
| 전원 | 24 VDC (<50 W 안정 상태) |
| 환경 및 인증 | |
|---|---|
| 마운트 장착 | 2 개 1/4 -20 탭 홀 1 개 3/8-16 탭 홀 |
| 보관 온도 범위 | -55°C ~ 80°C |
| 작동 온도 범위 | -20°C ~ 50°C |
| 충격_진동 | 40 g, 11 msec 1/4 사인 펄스 / 4.3 g RMS 임의 진동, 모든 3 축 |
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
