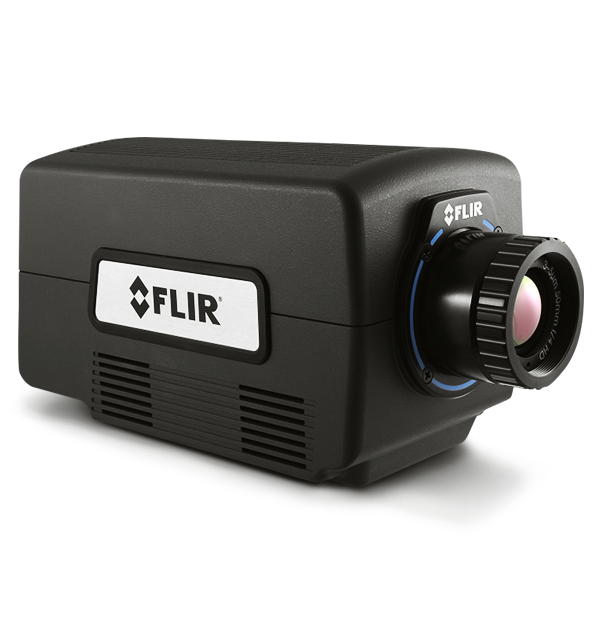

FLIR A8300sc
컴팩트 HD 중파장 적외선 (MWIR) 안티몬화 인듐 (InSb) 카메라
FLIR A8300sc는 연구자들이 빠른 열 이벤트를 캡쳐하고 가장 정확한 온도 측정을 기록하기 위해 필요한 속도와 감도를 제공합니다. 이러한 중파장 적외선 (MWIR)은 기가비트 이더넷과 CoaXPress 상에서 선명한 저소음 HD 데이터를 PC로 스트리밍해 실시간으로 이미지를 확인하고 기록할 수 있습니다. 사용자가 노출 시간, 동기화 입력, 윈도우 크기를 완벽하게 제어할 수 있는 A8300sc는 전자장치 검사, 열화상 현미경 검사, 비파괴 검사 (NDT) 등의 R&D 분야에 적합합니다.
사양
| 강조 표시됨 | |
|---|---|
| 탐지기 해상도 | 1280 x 720 |
| 해상도 | 1280 x 720 |
| 탐지기 피치 | 14µm |
| 스펙트럼 범위 | 3.0 – 5.0 µm |
| 탐지기 유형 | FLIR 안티몬화 인듐 (InSb) |
| 카메라 f_값 | f/4.0 |
| 동작 범위 | 14-비트 |
| NETD | <20 mk |
| 프레임률 [전체화면] | 60Hz |
| 최대 프레임률 | 60 Hz @ 최대 창 |
| 표준 온도 범위 | –20°C ~ +350°C |
| 선택 가능 온도 범위 | 최대 1,500°C, 최대 2,000°C |
| 필터 | 렌즈 뒤 |
| 초점 | 수동 |
| 이미징 및 광학 | |
|---|---|
| AGC | 선형, 안정 균등화 (Plateau Equalization), 디지털 관련 세부 사항 보강 (DDE) |
| HD 동영상 | HD-SDI |
| NETD | <20 mk |
| 동작 범위 | 14-비트 |
| 디지털 데이터 프로토콜 | 기가비트 이더넷(GigE Vision 2.0), USB3 (USB3 Vision), CoaXPress |
| 사용 가능한 렌즈 | 17mm, 25 mm, 50 mm, 100 mm |
| 서브 윈도우 모드 | 최대, 1/2 또는 1/4 창 |
| 센서 냉각 | 밀폐 사이클 선형 |
| 스펙트럼 범위 | 3.0 – 5.0 µm |
| 운전성 | >99.5% (99.9% 일반) |
| 웰 용량 | 5.9 M 전자 |
| 줌 | 비디오 줌은 자동 선택, 최대 해상도 = 1x, 1/4 해상도 = 2x |
| 초점 | 수동 |
| 최대 프레임률 | 60 Hz @ 최대 창 |
| 최소 노출 시간 | 500 ns |
| 카메라 f_값 | f/4.0 |
| 카메라 제어 | GenICam |
| 클로즈_업 렌즈_현미경 | 1x, 4x |
| 탐지기 유형 | FLIR 안티몬화 인듐 (InSb) |
| 탐지기 피치 | 14µm |
| 탐지기 해상도 | 1280 x 720 |
| 판독 | 스냅샷 |
| 판독 모드 | 판독 중 비동기식 통합; 판독 후 비동기식 통합 |
| 팔레트 | 선택 가능 8-비트 |
| 프레임률 [전체화면] | 60Hz |
| 필터 | 렌즈 뒤 |
| 해상도 | 1280 x 720 |
| 측정 및 분석 | |
|---|---|
| 선택 가능 온도 범위 | 최대 1,500°C, 최대 2,000°C |
| 정확도 | 표준 렌즈 및 필터 구성인 경우에만, 0 ~ +3000C에서 유효한 검침 결과의 +/- 1C 또는 +/-1% |
| 표준 온도 범위 | –20°C ~ +350°C |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | 동기화, 비동기화 |
| 아날로그 동영상 | NA |
| 제어 및 조종 | GenICam |
| 일반 | |
|---|---|
| 무게 [렌즈 제외] | 3.73 kg |
| 크기 [L x W x H ] (렌즈 제외) | 226 x 117 x 135 mm |
| 전력 | |
|---|---|
| 전원 | 24 VDC (<50 W 안정 상태) |
| 환경 및 인증 | |
|---|---|
| 마운트 장착 | 2 x 1/4" -20, 1 x 3/8" – 16, 4 x 10/24 |
| 보관 온도 범위 | -55°C ~ 80°C |
| 작동 온도 범위 | -40°C ~ +50°C |
| 충격_진동 | 40 g, 11 msec 1/4 사인 펄스 / 4.3 g RMS 임의 진동, 모든 3 축 |
