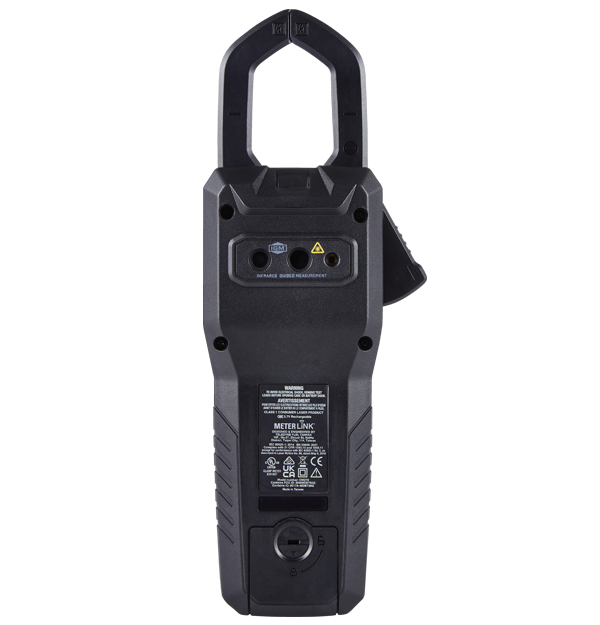

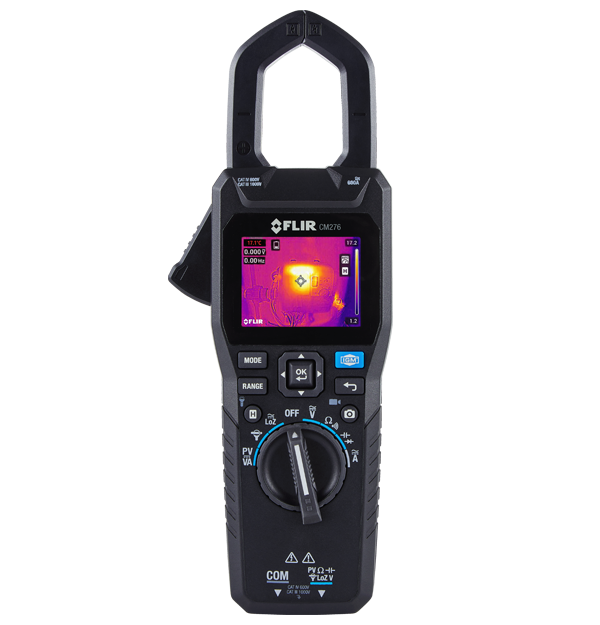

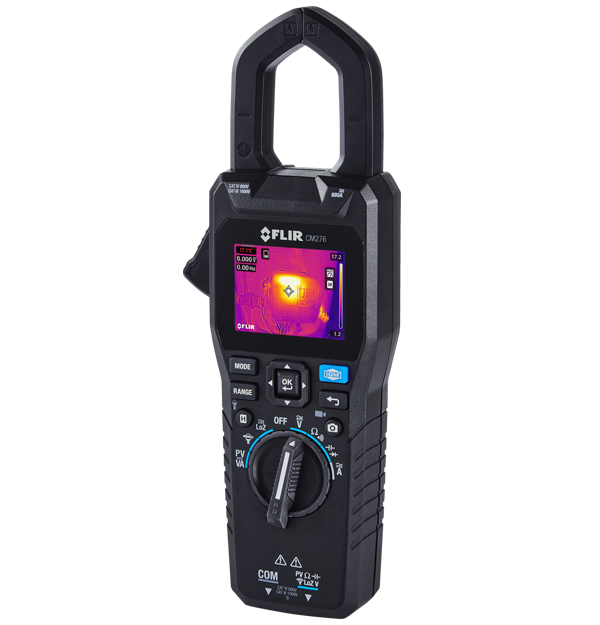

Flir CM276
Meterlink®가 장착된 클램프 미터 및 열화상 카메라

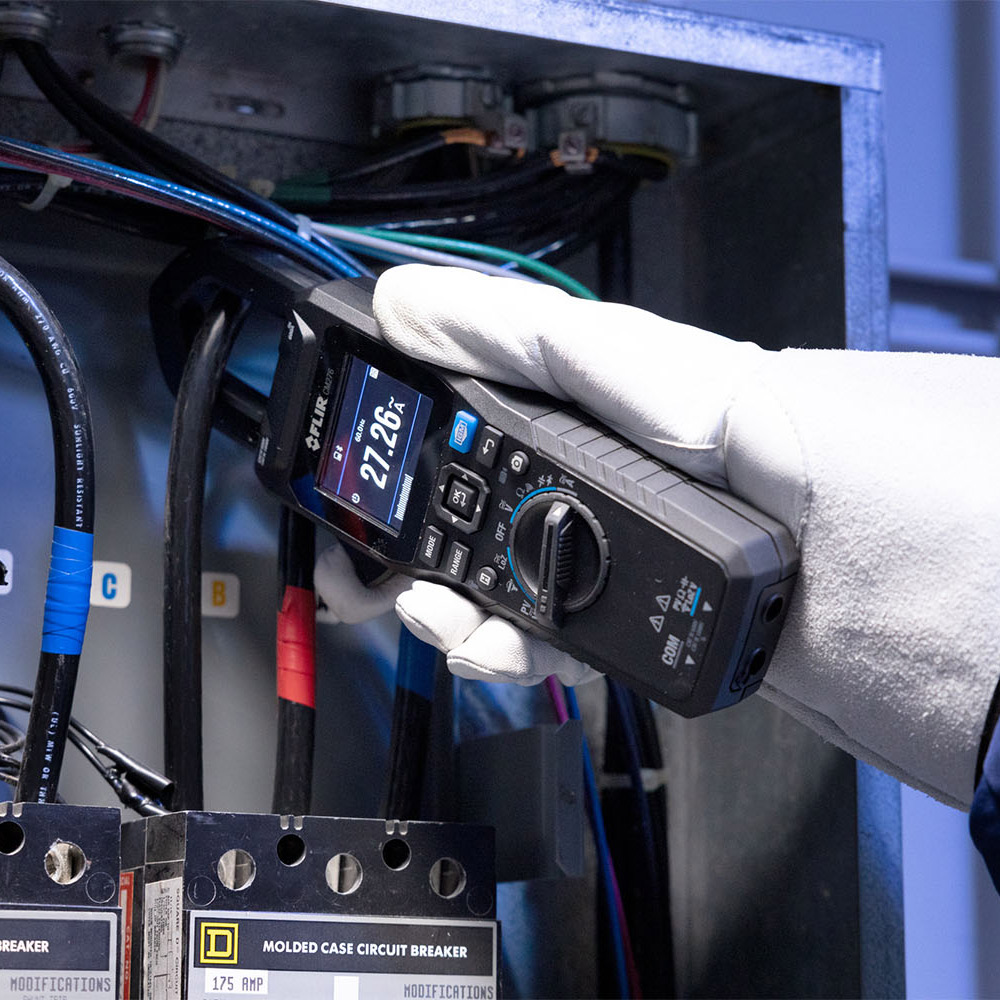

Flir CM276 클램프 미터는 열화상측정과 전기 측정을 결합하여 전기 시스템, 태양 전지판, 펌프, 모터를 검사하고 문제를 해결합니다. CM276은 IGM™(적외선 유도 측정)을 통해 안전한 거리에서 열점과 과부하 회로를 식별하는 신뢰할 수 있는 방법을 제공합니다. Meterlink 앱과의 호환성을 통해 판독값, 이미지, 비디오를 빠르고 효율적으로 캡처하여 분석, 추세 파악, 공유할 수 있습니다.
사양
| Highlighted | |
|---|---|
| 적외선 해상도 | 160 × 120(19,200픽셀) |
| 디스플레이 크기 | 2.4인치, TFT 화면 |
| 개구부(Jaw) 확장 | 35mm |
| AC_DC 전압 | 범위 1000V / 기본 정확도 ±1.0% |
| 데이터 로깅 및 저장 | 30K 스칼라 측정 10세트, 이미지 100개 |
| 연결성 | Bluetooth® |
| 이미징 및 광학 | |
|---|---|
| 감도 | 150mK |
| 디스플레이 크기 | 2.4인치, TFT 화면 |
| 스펙트럼 반응 | 8µm~14µm |
| 시야각 (FOV) [V x H] | 44° × 57° |
| 열화상 탐지기 | FLIR Lepton® 마이크로볼로미터 |
| 이미지 모드 | 열 MSX(Multi Spectral Dynamic Imaging) 열화상 카메라 전용 디지털 카메라 전용 |
| 적외선 해상도 | 160 × 120(19,200픽셀) |
| 초점 | 고정 |
| 컬러 팔레트 | 아이언, 레인보우, 아크틱, 화이트 핫 및 블랙 핫 |
| 측정 및 분석 | |
|---|---|
| AC_DC 전류 | 범위 600.0A / 기본 정확도 ±2.0% |
| AC_DC 전압 | 범위 1000V / 기본 정확도 ±1.0% |
| LoZ 모드 AC 전압 | 범위 60.00V, 600.0V, 1000V / 기본 정확도 ±1.0% |
| LoZ 모드 DC 전압 | 범위 60.00V, 600.0V, 1000V / 기본 정확도 ±1.0% |
| PV DC 전압 | 범위 1000V / 기본 정확도 ±2.0%, TA82 범위 1500V / 기본 정확도 ±2.0%, TA85/TA86(옵션 액세서리) |
| PV DC 전원 | 900kVA / 기본 정확도 ±2.0% |
| VFD AC 전류 | 범위 600.0A / 기본 정확도 ±2.0% |
| VFD AC 전압 | 범위 1000V / 기본 정확도 ±1.0% |
| 가변형 입력 AC A | 범위 3000A / 기본 정확도 ±1.0% |
| 가변형 입력 주파수 카운터 | 범위: 10.00kHz / 기본 정확도: ±0.1% |
| 다이오드 | 범위 1.5V / 기본 정확도 ±1.5% |
| 돌입 AC 전류 | 범위 600.0A / 기본 정확도 ±3.0% |
| 연속성 검사 역치 | ≤30 Ω 신호음 켜짐, ≥150 Ω신호음 꺼짐 |
| 온도 [적외선] | -10°C~300°C |
| 온도 정확도 | ±3°C 또는 판독값의 ±3% 중 더 큰 값 |
| 자동 범위 설정 | 예, 수동 범위 옵션 사용 |
| 저항 | 범위 60K Ω / 기본 정확도 ±1.0% |
| 측정률 | 초당 샘플 3개 |
| 커패시턴스 | 범위 1000 µF / 기본 정확도 ±1.0% |
| 트루 RMS | 예 |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 데이터 로깅 및 저장 | 30K 스칼라 측정 10세트, 이미지 100개 |
| 연결성 | Bluetooth® |
| 저장 매체 | eMMC 8GB |
| 전력 | |
|---|---|
| 배터리 | 충전식 3.7V, 5400mAh LiPo |
| 자동 전원 차단 | 기기의 경우: 끄기, 2분, 5분 또는 10분 옵션 작업등만 해당: 끄기, 5분, 15분 또는 30분 옵션 |
| 일반 | |
|---|---|
| 개구부(Jaw) 확장 | 35mm |
| 레이저 포인터 기능 | 유형: 클래스 1 전력: ≤0.39mW 파장: 640nm~660nm |
| 무게 | 560g |
| 작업등 | 흰색 LED 2개 |
| 크기 [L × W × H] | 272mm × 100mm × 51.5mm |
| 환경 및 인증 | |
|---|---|
| IP등급 | IP40 |
| 낙하 검사 | 2m |
| 방사율 설정 | 0.10~1.00(기본값은 0.95), 3개의 사전 설정에서 선택하거나 수동으로 설정 |
| 보증 | 10년 |
