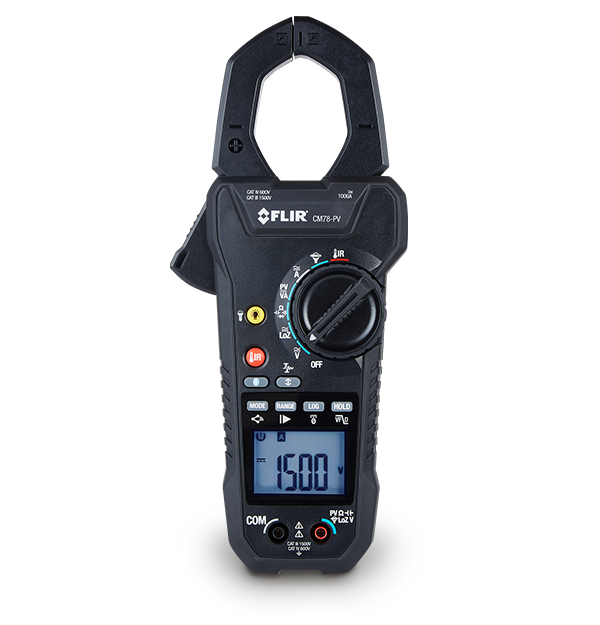

FLIR CM78-PV
FLIR CM78-PV CAT III 1500V 태양열 클램프 미터
FLIR CM78-PV는 상용 및 산업용 전기 검사를 위해 설계되었습니다. 이 제품은 테스트 리드를 사용하여 최대 1,500V의 태양광 발전(PV) DC 측정을 지원하고, 클램프 죠를 통해 최대 1,000A DC 또는 AC를 처리하여 DC 전력 측정을 수행합니다. 이 장치에는 돌입 AC 전류, 가변 주파수 드라이브(VFD) 모드, True RMS 및 저임피던스(LoZ) 모드와 같은 기능이 장착되어 있어 고급 전기 테스트 및 측정 요구를 충족합니다. 내장된 비접촉식 적외선 온도계는 패널, 도관 및 모터의 문제 해결을 지원하며, 접촉 측정을 통해 문제를 진단하고 확인하거나 데이터 로깅 기능으로 간헐적인 오류를 포착할 수 있습니다.
또한, Bluetooth® FLIR METERLiNK 기술은 모바일 장치의 METERLiNK® 앱에 무선으로 연결할 수 있게 해 주어 현장에서의 문서화, 보고, 결과 공유를 즉시 가능하게 해 줍니다.
사양
| Highlighted | |
|---|---|
| Display Counts | 6000 |
| AC_DC Amps | 1000A / 정확도 ±2.0% |
| Connectivity | 블루투스 BLE |
| Safety Category | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| 측정 및 분석 | |
|---|---|
| AC Voltage | 1000V / 정확도 ±1.0% |
| AC_DC Amps | 1000A / 정확도 ±2.0% |
| AC_DC LoZ V | AC: 1000V / 정확도 ±1.5% DC: 1500V / 정확도 ±1.5% |
| Capacitance | 6000 μF / 정확도 ±3.0% |
| Category Rating | CAT IV-600 V, CAT III-1500 V |
| Continuity check threshold | <50 Ω 비퍼 켜짐, >150 Ω 비퍼 꺼짐 |
| DC Voltage | 1500V / 정확도 ±1.0% |
| Diode Test | 3.0V / ±1.5% |
| Display Counts | 6000 |
| Flex Clamp Range | 3000A / ±3.0% |
| Flex Input AC A | 범위 3000A / 기본 정확도 ±3.0% |
| Frequency Counter | 60kHz / ±1.0% |
| Inrush AC Current | 범위 1000A / 정확도 ±3.0% |
| Measuring Rate | 초당 샘플 3개 |
| PV DC Power | 범위 1500kVA / 정확도 ±2.0% |
| PV DC Voltage | 범위 1500V / 정확도 ±2.0% |
| Resistance | 60MΩ / 정확도 ±1.0% |
| Temperature | -10°C~30°C, <85% RH 30°C~40°C, <75% RH 40°C~50°C, <45% RH |
| True RMS | 예 |
| VFD AC Current | 범위 1000A / 정확도 ±5.0% |
| VFD AC Voltage | 45Hz~65Hz에서 1000V AC/±2.0% |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Bluetooth range max | 10m |
| Connectivity | 블루투스 BLE |
| Data Storage | 구성 가능한 간격: 1초 |
| Memory | 메모리 세트당 판독값: 파일당 999 세트 |
| 전력 | |
|---|---|
| Auto Power Off | 약 25분 동안 사용하지 않은 후 |
| Battery | AAA 알카라인 배터리 6개 |
| Battery Life | 약 50시간, 알카라인 배터리 포함 |
| 일반 | |
|---|---|
| Size [L x W x H] | 257mm × 110mm × 50mm |
| Weight | 630g |
| Worklights | 흰색 LED 2개 |
| 환경 및 인증 | |
|---|---|
| Certifications | ETL, CE, FCC, FDA, RCM |
| EMC | EN61326-1, EN61326-2-2, EN300328 |
| Operating Ambient Temperature and Relative Humidity [RH] | -10°C~30°C, <85% RH 30°C~40°C, <75% RH 40°C~50°C, <45% RH |
| Safety Category | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| Storage temperature and relative humidity [RH] | -20°C~60°C, 0~80% 상대 습도(배터리 제외) |
| Temperature Coefficient | 0.2 × (정확도 지정) / °C, <18°C, >28°C |
| Warranty | 제한적 제품 수명 보증 https://www.flir.com/testwarranty |
| 액세서리 | |
|---|---|
| Accessories In the Box | 휴대용 파우치 CAT III-1500V 이중 성형 테스트 리드 CAT III-1500V MC4 PV 플러그(TA89) AAA(LR03) 배터리 6개 사용자 매뉴얼 |
