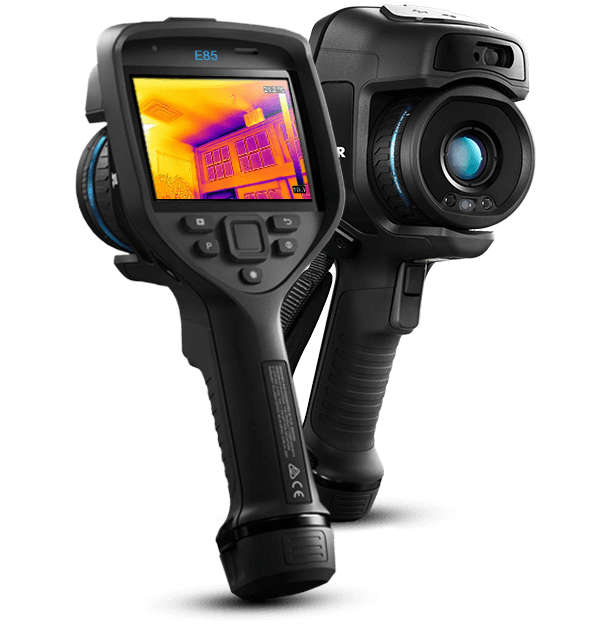

FLIR E85
첨단 열화상 카메라
FLIR E85에는 핫스팟과 숨겨진 결함을 빠르고 신속하게 찾아내기 위해 필요한 고성능 기능이 포함되어 있습니다. 384 x 288 트루 네이티브 해상도는 110,000개 이상의 온도 측정점을 제공하며 레이저 거리 측정기는 화면 상에 측정 면적(m2) 데이터를 제공합니다.
사양
| Highlighted | |
|---|---|
| IR Resolution | 384 – 288 픽셀 |
| Thermal Sensitivity_NETD | <30 mK, 42° @ +30°C <40 mK, 24° @ +30°C <50 mK, 14° @ +30°C |
| Accuracy | 주변 온도 15°C ~ 35°C 및 0°C 이상의 대상 온도 범위 검침의 ±2°C 또는 ±2% |
| Field of view [FOV] | 24° × 18° (17 mm 렌즈), 42° × 32° (10 mm 렌즈), 14° × 10° (29 mm 렌즈) |
| Digital Camera | 5 MP, 53° x 41° FOV |
| Image Modes | 적외선, 실화상, MSX®, 픽쳐 인 픽쳐 (PIP) |
| Display | 4", 640 x 480 광학식 본딩 PCAP 터치스크린, 400 cd/m2 표면 밝기 |
| Storage Media | 탈착식 SD 카드(8 GB) |
| 이미징 및 광학 | |
|---|---|
| Camera software update | USB 케이블 또는 SD 카드 사용 |
| Color | 블랙 |
| Color palettes | 아이언, 그레이, 레인보우, 아크틱, 라바, 레인보우 HC |
| Detector Type and Pitch | 비냉각식 마이크로볼로미터, 17 µm |
| Digital Camera | 5 MP, 53° x 41° FOV |
| Digital Zoom | 1-4x 연속 |
| f number | 1.1, 42° 1.3, 24° 1.5, 14° |
| Field of view [FOV] | 24° × 18° (17 mm 렌즈), 42° × 32° (10 mm 렌즈), 14° × 10° (29 mm 렌즈) |
| Focal Length | •10 mm, 42° •17 mm, 24° •29 mm, 14° |
| Focus | 연속, 레이저거리측정기(LDM)을 통한 원샷, 원샷 콘트라스트, 수동 |
| Gallery | 있음 |
| Image Frequency | 30 Hz |
| Image Modes | 적외선, 실화상, MSX®, 픽쳐 인 픽쳐 (PIP) |
| Infrared Image | 있음 |
| IR Resolution | 384 – 288 픽셀 |
| Laser | 등급 2, 0.05–40 m, 측정 거리의 ±1% |
| Lens Identification | 자동 |
| Minimum Focus Distance | 0.15 m (0.49 ft.), 42° 0.15 m (0.49 ft.), 24° 1.0 m (3.28 ft.), 14° |
| Minimum Focus Distance with MSX | 0.65 m (2.13 ft.), 42° 0.5 m, 24° 1.0 m (3.28 ft.), 14° |
| MSX | 최대 해상도 열화상에서 실화상 디테일을 강조 |
| Non_radiometric IR video streaming | Wi-Fi 상에서 H.264 또는 MPEG-4, UVC 또는 Wi-Fi 상에서 MJPEG |
| Picture_in_Picture | 크기 조정 및 이동 가능 |
| Radiometric IR video recording | 실시간 라디오메트릭(radiometric) 녹화 (.csq) |
| Radiometric IR video streaming | 있음, UVC 또는 와이파이 |
| Resolution | 640 × 480 픽셀(VGA) |
| Screen EST Mode | Yes |
| Sketch | 터치스크린에서 |
| Spatial resolution [IFOV] | 2.00 mrad/픽셀, 42° 1.09 mrad/픽셀, 24° 0.63 mrad/pixel, 14° |
| Spectral Range | 7.5 - 14.0 µm |
| Thermal Sensitivity_NETD | <30 mK, 42° @ +30°C <40 mK, 24° @ +30°C <50 mK, 14° @ +30°C |
| UltraMax | 초고해상도 프로세스 쿼드러플 픽셀 카운트, FLIR Tools+에서 활성화 |
| Viewfinder | 없음 |
| Visual Video Streaming | 있음 |
| 측정 및 분석 | |
|---|---|
| Accuracy | 주변 온도 15°C ~ 35°C 및 0°C 이상의 대상 온도 범위 검침의 ±2°C 또는 ±2% |
| Accuracy [Drift] in Screen EST Mode | Accuracy (drift): ±0.3°C (±0.5°F) |
| Area | 1개, 라이브 모드 |
| Automatic hot and cold detection | 영역 내 자동 최대/최소 마커 |
| Color alarm [isotherm] | 초과/미만/간격/응축/절연 |
| Difference Temperature | 있음 |
| Emissivity Correction | 있음: 0.01~1.0까지 가변 또는 재료 목록에서 선택 |
| Measurement Corrections | 있음 |
| Measurement Presets | 측정 없음, 중앙 지점, 핫스팟, 콜드 스팟, 사용자 사전 설정 1, 사용자 사전 설정 2 |
| Object Temperature Range | •–20 to +120°C •0–650°C • +300°C ~ +1200°C |
| Reference Temperature | 있음 |
| Sampling Average in Screen EST Mode | Recommended temperature range: 30 to 45°C (86 to 113°F) in stable room temperature |
| Spot Meter | 3개, 라이브 모드 |
| 사용자 인터페이스 | |
|---|---|
| Display | 4", 640 x 480 광학식 본딩 PCAP 터치스크린, 400 cd/m2 표면 밝기 |
| Display Technology | IPS |
| Languages | 21 |
| Text | 사전 정의된 목록의 텍스트 또는 터치스크린의 소프트 키보드 |
| Voice | 정지 화상 및 비디오에서 60초 내장 마이크 및 스피커(블루투스) |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Audio | 이미지 음성 주석을 위한 마이크 및 스피커 |
| Charging | 카메라 내(AC 어댑터 또는 차량의 12 V) 또는 2-베이 충전기 |
| Communication Interfaces | USB 2.0, 블루투스, 와이파이 |
| Image File Format | 측정 데이터가 포함된 표준 라디오메트릭 (Radiometric) JPEG |
| METERLiNK | 무선 연결(블루투스): METERLiNK 포함 FLIR 계측기 |
| Storage Media | 탈착식 SD 카드(8 GB) |
| USB | USB 타입-C: 데이터 전송/비디오/전력 |
| USB_Standard | 고속 USB 2.0 |
| Video Out | USB 타입-C 상에서 디스플레이포트 |
| WiFi | P2P(임시) 또는 인프라(네트워크) |
| 전력 | |
|---|---|
| Battery operating time | 25°C 온도 및 일반적인 사용 조건에서 약 2.5 시간 |
| Battery Type | 리튬이온 배터리, 카메라 자체 충전 또는 별도의 충전기 사용 |
| Battery voltage | 3.6 V |
| Battery weight | 140 g |
| Charging Temperature | 0°C ~ +45°C |
| External Power Operation | AC 어댑터 90-260 VAC, 50/60 Hz 또는 차량에서 12 V(표준 플러그 포함 케이블, 옵션) |
| Power Management | 자동 차단 및 슬리프 모드 |
| 환경 및 인증 | |
|---|---|
| Drop | 2 m를 위한 설계 |
| EMC | ETSI EN 301 489-1 (무선) ETSI EN 301 489-17 EN 61000-6-2 (내성) EN 61000-6-3 (배출) FCC 47 CFR 파트 15 등급 B (배출) |
| Humidity [operating and storage] | IEC 60068-2-30 / 24시간, 95% 상대 습도, 25–40°C / 2 사이클 |
| Operating Temperature Range | –15°C ~ +50°C |
| Radio Spectrum | ETSI EN 300 328 •FCC 파트 15.249 •RSS-247 2권 |
| Safety | EN/UL/CSA/PSE 60950-1 |
| Storage Temperature Range | –40°C ~+70°C |
| Tripod Mounting | UNC 1/4"-20 |
| Warranty | http://www.flir.com/warranty/ |
| 일반 | |
|---|---|
| Alarm | 습기 알람, 절연 알람, 측정 알람 |
| Housing material | TPE 포함 PCABS, 마그네슘 |
| Packaging | 추가 렌즈, 렌즈 포함 14° 적외선 카메라, 배터리(2개), 전원공급장치 포함 배터리 충전기, 전방 렌즈 및 빛 보호기, 스트랩(손 및 팔목), 랜야드, 렌즈 보호 캡(전방 및 후방), 렌즈 청소포, 15 W3 A 전원 공급기, 인쇄 문서, 8 GB SD 카드, 톡스 드라이버, 케이블((USB 2.0 A - USB 타입-C, USB 타입-C - HDMI, USB 타입-C - USB 타입-C) |
| Packaging Size | 500 x 190 x 370 mm† |
