FLIR EV45-T2
Type 2 플러그 및 Type 1 컨버터가 있는 EV 충전기 테스트 어댑터
FLIR EV45-T2 EV 충전기 테스트 어댑터에는 IEC 62196-2 Type 2 플러그가 내장되어 있어 Type 2 충전 거치대 또는 AC 벽면 커넥터에 이상적입니다. 레벨 1 및 레벨 2 전기 자동차 AC 충전 거치대(EVSE)용으로 설계된 이 제품은 주거용 및 상업용 모두에 완벽하게 적합합니다. 보호 접지(PE), 전기 배선, 전기 안전을 보장하기 위한 테스트 충전 전류 차단 장치(CCID)를 점검하여 EV 충전 스테이션 안전을 유지하고, 추가 성능 및 안전 점검을 위해 EV 충전기 최대 전류 출력, 출력 충전 전압, 주파수를 확인하며, FLIR DM286 IGM 멀티미터를 포괄적인 키트 솔루션에 사용할 수 있는 옵션을 제공합니다. DM286의 Bluetooth® FLIR METERLiNK® 기술은 모바일 장치의 METERLiNK® 앱에 무선으로 연결할 수 있어 즉각적인 문서화, 보고, 결과 공유를 가능하게 합니다.
PE(보호 접지), 전기 배선, RCD(잔류 전류 장치)를 테스트하고 EV 충전기 최대 전류 출력을 확인합니다.
Type 2용으로 설계되고 Type 1과 호환 — Type 1~Type 2 컨버터 포함

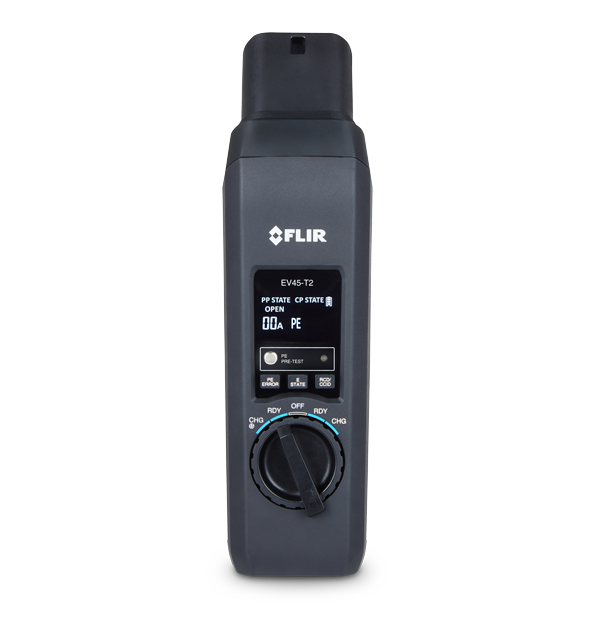

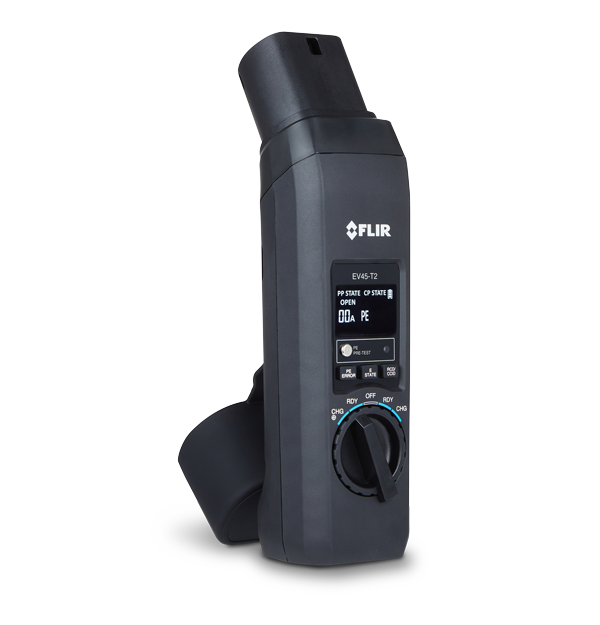

컬러 LCD 디스플레이로 종합적인 EV 충전기 상태 표시
컬러 LCD 디스플레이로 종합적인 EV 충전기 상태 표시
METERLiNK® 연결 기능을 갖춘 FLIR DM286 디지털 멀티미터 옵션으로 충전 전압 및 주파수를 정확하게 측정
사양
| Highlighted | |
|---|---|
| Safety Category | CAT II-300V, IEC 61010-1 |
| 측정 및 분석 | |
|---|---|
| CP Error [E state] Simulation | 통과/결함(CP 신호가 PE로 단락됨) |
| CP State Simulation | A(연결 끊김), B(연결됨), C(충전 중), D(충전 중, 환기 포함), E(오류) |
| Input Type | 측정 단자: L1, L2, L3, N, PE 출력은 테스트 목적으로만 사용: 최대 250V (단상)/430V(3상), 50/60Hz, CAT II 300V, 최대 10A |
| PE Error Simulation | 통과/결함(PE 도체 중단) |
| PE Pre_Test | 통과/결함(PE 도체와 터치 센서 간 >50V AC/DC) |
| PP State Simulation | 개방, 13 A, 20 A, 32 A, 63 A |
| RCD_CCID Trip Test | 통과/결함(트립된 후 RCD/CCID 활성화 테스트) |
| Voltage Phase Indication | L1, L2, L3 |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Connector Types | T2(내장), Type 1(컨버터 포함) |
| Output | (선택 사항) DM286: AC 전압의 CP 상태 C/D, Hz 측정 포함 (선택 사항) IM75-2: EV 케이블 절연 테스트용 CP 상태 B |
| 전력 | |
|---|---|
| Battery Life | 약 100시간, 알카라인 배터리 포함 |
| Battery Type | AA 알카라인 배터리 4개 |
| 일반 | |
|---|---|

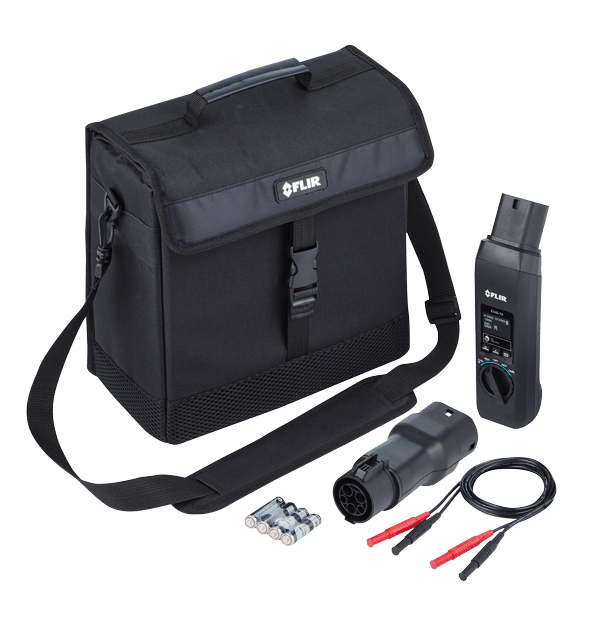

| Box Contents | EV45-T2 Type 1용 컨버터 휴대용 파우치 테스트 리드 4 × AA 배터리 사용자 매뉴얼 |
| Size [L x W x H] | 237mm × 65mm × 56mm |
| 환경 및 인증 | |
|---|---|
| Certifications | ETL, CE, RCM |
| EMC | EN61326-1 |
| Operating Altitude | 2,000m |
| Operating Ambient Temperature and Relative Humidity [RH] | -10°C~30°C, <85% RH 30°C~40°C, <75% RH 40°C~50°C, <45% RH |
| Safety Category | CAT II-300V, IEC 61010-1 |
| Storage temperature and relative humidity [RH] | -20°C~60°C, 0~80% 상대 습도(배터리 제외) |
| Warranty | 3년 제한 보증 https://www.flir.com/testwarranty |
