단종

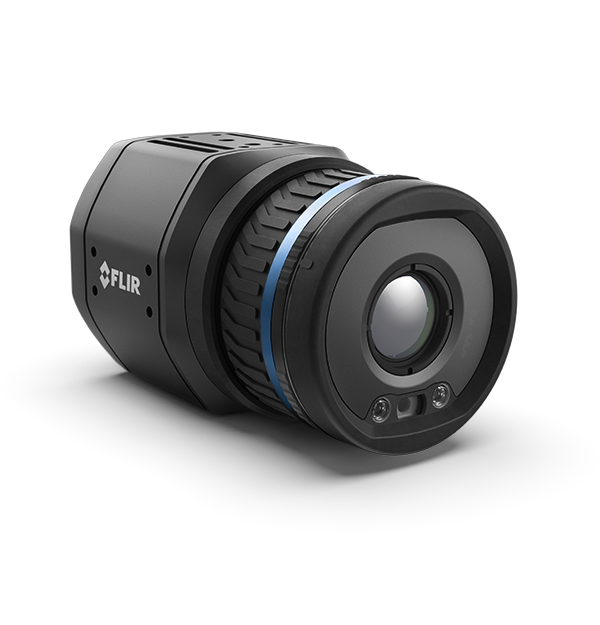

FLIR A500-EST
고정식 FLIR EST™ 열화상 검사 솔루션
FLIR EST™ A500-EST 열화상 카메라는 비접촉식 검사 도구로서 잠재적으로 발생할 가능성이 있는 건강 상의 위험에 대비할 수 있는 1차 방어선 역할을 해줍니다. 설치도 쉬운 FLIR EST™은 열을 감지하고 시각화 하여, 피부 온도가 높은 이용자를 빠르게 식별해주는 역할을 합니다. 464 × 348 픽셀급 열화상 디텍터와 카메라에 내장된 FLIR Screen-EST™ 모드는 담당자가 A500-EST를 별도의 체온 검사를 단독으로 수행하거나, 다른 카메라와 연동되는 네트워크 시스템 형태로 검사를 수행할 수 있게 해줍니다. 아울러, Modbus TCP, MQTT, 데이터 전송용 RESTful API 및 동영상용 RTSP 등 산업 표준 기술과 호환되기 때문에 타사 제품과의 통합도 용이합니다. 또한, 대부분의 동영상 관리 시스템에 연결이 가능하며, FLIR Screen-EST™ 데스크톱 소프트웨어도 호환이 됩니다.
효율적 피부 온도 검사로 신속하게 업무 재개
XML, JSON을 통한 RESTful API를 통해 웹 서비스에 쉽게 통합; 표준 EtherNet 및 Wi-Fi 연결 기능 제공.
자동 주변 드리프트 보정으로 최적의 검사 정확도 구현; 원하는 경우, 외부 흑체 보정 지원.
FLIR 카메라에 내장된 Screen-EST 모드는 이미지나 개인 정보를 저장하지 않으며, 검사 과정에서도 사용자들이 사회적 거리 두기를 실천할 수 있게 도와줍니다.
사양
| 강조 표시됨 | |
|---|---|
| 디지털 I_O 커넥터 유형 | M12 12-핀 A-코드, 수 커넥터(외부 전원과 공유) |
| 디지털 입력 항목 | 2x 광절연, Vin(low) = 0-1.5 V, Vin(high) = 3-25 V |
| 디지털 출력 용도 | 알람 기능, 외부 장치로 출력(예시: 검사 알람이 작동될 때); 오류(NC) |
| 디지털 출력 | 3x 광절연, 0–48 V DC, 최대 350mA; 무접점 광 계전기; 1x 오류 출력 전용(NC) |
| 인코딩 | |
| 이더넷 인터페이스 | 유선, Wi-Fi |
| WiFi | 있음. RP-SMA, 암 커넥터 |
| EMC | ETSI EN 301 489-1(라디오), ETSI EN 301 489-17(라디오), EN 61000-4-8(자기장), FCC 47 CFR Part 15 Class B(배출 US), ISO 13766-1 (EMC - 토목 및 건축 장비), EN ISO 14982 (EMC - 농업 및 임업 장비) |
| 측정 빈도 | Up to 10 Hz |
| 이미지 주파수 | 30 Hz |
| 렌즈 | 42° |
| 정확도 | 주변 온도 15°C ~ -35°C 및 대상 목표물 온도 0°C 이상 시, 측정 값의 ±2°C 또는 ±2% |
| 알람 기능 | 선택 가능한 모든 측정 기능에 제공, 디지털 입력, 내부 카메라 온도 |
| 알람 출력 | 디지털 출력, 이메일로(SMTP)(푸시), EtherNet/IP(풀), 파일 전송(FTP)(푸시), Modbus TCP 마스터 쓰기(푸시), Modbus TCP 슬레이브(풀푸시), ONVIF (푸시), RESTful API를 통한 쿼리(풀), 이미지 또는 동영상 저장 |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Unicast | 있음 |
| WiFi | 있음. RP-SMA, 암 커넥터 |
| 동영상 저장 | 경보 기능으로 저장된 최대 10개의 H.264 동영상; 경보 전후 5초 |
| 디지털 I_O 분리 전압 | 500 VRMS |
| 디지털 I_O 커넥터 유형 | M12 12-핀 A-코드, 수 커넥터(외부 전원과 공유) |
| 디지털 입력 용도 | NUC, NUC 비활성화, 경보, 업데이트 스크리닝 참조 샘플 |
| 디지털 입력 항목 | 2x 광절연, Vin(low) = 0-1.5 V, Vin(high) = 3-25 V |
| 디지털 출력 | 3x 광절연, 0–48 V DC, 최대 350mA; 무접점 광 계전기; 1x 오류 출력 전용(NC) |
| 디지털 출력 용도 | 알람 기능, 외부 장치로 출력(예시: 검사 알람이 작동될 때); 오류(NC) |
| 멀티캐스트 | 있음 |
| 이더넷 | 제어, 결과, 이미지 및 전력용 |
| 이더넷 유형 | 1000 Mbps |
| 이더넷 인터페이스 | 유선, Wi-Fi |
| 이더넷 전원 | 이더넷 전원 장치, PoE IEEE 802.3af 등급 3 |
| 이더넷 커넥터 유형 | M12 8-핀 X-코드, 암 커넥터; RP-SMA, 암 커넥터 |
| 이더넷 통신 | TCP/IP 소켓 기반 FLIR 전용 |
| 이더넷 표준 | IEEE 802.3 |
| 이더넷 프로토콜 | EtherNet/IP, IEEE 1588, Modbus TCP 마스터, Modbus TCP, MQTT, ONVIF; TCP TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp(서버), FTP(클라이언트), SMTP, DHCP, MDNS(Bonjour), uPnP |
| 이미지 저장 | 최대 100개의 FLIR 라디오메트릭 JPEG를 저장(경보, 예약, 사용자 상호작용(카메라 웹)으로 사용 용도) |
| 이미징 및 광학 | |
|---|---|
| FLIR 화면-EST 모드 | Yes |
| 공간 해상도 [I시야각 (FOV)] | 1.66 mrad/픽셀 |
| 대비 강화 | FSX/히스토그램 균등화(적외선 전용) |
| 동영상 스트리밍 | RTSP 프로토콜 |
| 라디오메트릭(radiometric 적외선 동영상 스트리밍 | RTSP 프로토콜 |
| 렌즈 | 42° |
| 렌즈 구분 | 자동 |
| 멀티_스트리밍 | 있음 |
| 스트리밍 해상도 | RTSP 동영상(소스 0) - 640 × 480 픽셀; RTSP 동영상 스트리밍(소스 1) - 1280 × 960; 라디오메트릭 스트리밍: 640 × 480 픽셀 |
| 스펙트럼 범위 | 7.5–14 µm |
| 시야각 (FOV) [시야각 (FOV)] | 42° × 32° |
| 실화상 카메라 | 기본 제공 |
| 열 감도_NETD[일반] | <30 mK @ 30°C (86°F) |
| 오버레이 | 유/무 |
| 이미지 소스 | Visual / IR / MSX |
| 이미지 주파수 | 30 Hz |
| 적외선 해상도 | 464 × 348 |
| 초점 | 원샷 대조, 전동식, 수동식 |
| 초점 길이 | 10 mm |
| 카메라 f_값 | 1.1 |
| 탐지기 유형 및 피치 | 비냉각식 마이크로볼로미터, 17 µm |
| 판독 | 측정 결과: Ethernet/IP(풀); Modbus TCP 마스터(푸쉬); Modbus TCP 슬레이브(풀); MQTT(푸쉬); REST API 쿼리(풀); 측정 값 및 정지 이미지(라디오메트릭 JPEG, 실화상 640 × 480, 실화상 1280 × 960) 읽기 접근 전용; 웹 인터페이스 |
| 측정 및 분석 | |
|---|---|
| 대기 투과 보정 | 거리, 주변 온도 및 상대 습도 입력 값에 따라 상이 |
| 대상 온도 범위 | 15℃ ~ 45℃ ; 카메라는 -20°C~120°C의 대비를 제공하지만, 온도 정보는 제공하지 않음 |
| 반사되어 돌아온 겉보기 온도 조정 | 반사된 온도 입력에 따라 상이 |
| 방사율 보정 기능 | 0.01에서 1.0까지 조정 가능 |
| 사전 측정 설정 | 있음 |
| 알람 기능 | 선택 가능한 모든 측정 기능에 제공, 디지털 입력, 내부 카메라 온도 |
| 알람 출력 | 디지털 출력, 이메일로(SMTP)(푸시), EtherNet/IP(풀), 파일 전송(FTP)(푸시), Modbus TCP 마스터 쓰기(푸시), Modbus TCP 슬레이브(풀푸시), ONVIF (푸시), RESTful API를 통한 쿼리(풀), 이미지 또는 동영상 저장 |
| 외장 광학 기기 및 윈도우 보정 | 광학/윈도우 전송 및 온도 입력에 따라 상이 |
| 자동 냉온 감지 | 박스 내부 최대/최소 온도 값 및 위치 표시 |
| 정확도 | 주변 온도 15°C ~ -35°C 및 대상 목표물 온도 0°C 이상 시, 측정 값의 ±2°C 또는 ±2% |
| 측정 보정 | 글로벌 개체 매개 변수, 분석 기능별 로컬 매개 변수, 외부 흑체 보정 사항 |
| 화면-EST 모드에서 정확도[드리프트] | ±0.3°C (±0.5°F) |
| 일반 | |
|---|---|
| 기본 마운팅 | 4× M4, 4측면 |
| 무게 | 0.82 kg, 카메라 무게 |
| 크기 [L x W x H] | 123 × 77 × 77 mm |
| 포장 | 적외선 카메라(렌즈 포함), 이더넷 케이블 M12-RJ45F(0.3 m), 웹 인터페이스 로그인 관련 설명서 |
| 하우징 소재 | 알루미늄 |
| 환경 및 인증 | |
|---|---|
| EMC | ETSI EN 301 489-1(라디오), ETSI EN 301 489-17(라디오), EN 61000-4-8(자기장), FCC 47 CFR Part 15 Class B(배출 US), ISO 13766-1 (EMC - 토목 및 건축 장비), EN ISO 14982 (EMC - 농업 및 임업 장비) |
| 렌즈 전송 보정 | Automatic, based on signals from internal sensors |
| 보증 | http://www.flir.com/warranty/ |
| 삼각대 마운트 | UNC ¼″-20, 2 측면 |
| 습도 [작동 및 저장] | IEC 60068-2-30/24시간, 95% 상대 습도, 25°C–40°C/2 사이클 |
| 응답 예약 | sftp (image), SMTP (image and/or measurement data/result) |
| 인캡슐레이션 | IEC 60529, IP 54, IP66(액세서리 포함) |
| 작동 온도 범위 | -20°C ~ 50°C; 40°C 이상의 온도에 필요한 냉각판 |
| 전파 스펙트럼 | FCC 47 CFR Part 15 Class C(2.4GHz 대역 미국), FCC 47 CFR Part 15 Class E(5GHz 대역 미국), RSS-247(2.4GHz 및 5GHz 대역 캐나다), ETSI EN 300 328 V2.1.1(2.4GHz 대역 EU), ETSI EN 301 893 V2.1.1(5GHz 대역 EU) |
| 진동 | IEC 60068-2-6, 10-58Hz에서 0.15mm, 58-500Hz에서 2g, 사인 곡선적; IEC 61373 Cat 1(철도) |
| 충격 | IEC 60068-2-27, 25 g |
| 측정 빈도 | Up to 10 Hz |
| 전력 | |
|---|---|
| 외부 전압 | Allowed range 18–56 V DC |
| 외부 전원 연결 | 24/48 V DC, 최대 8 W |
| 전력 소비량 | 7.5 W @ 24 V DC 일반/ 7.8 W @ 48 V DC 일반/ 8.1 W @ 48 V PoE 일반 |
| 전원 연결 | M12 12-핀 A-코드, 수 커넥터(디지털 입출력과 공유) |
| 사용자 인터페이스 | |
|---|---|
| 웹 인터페이스 | 있음 |
