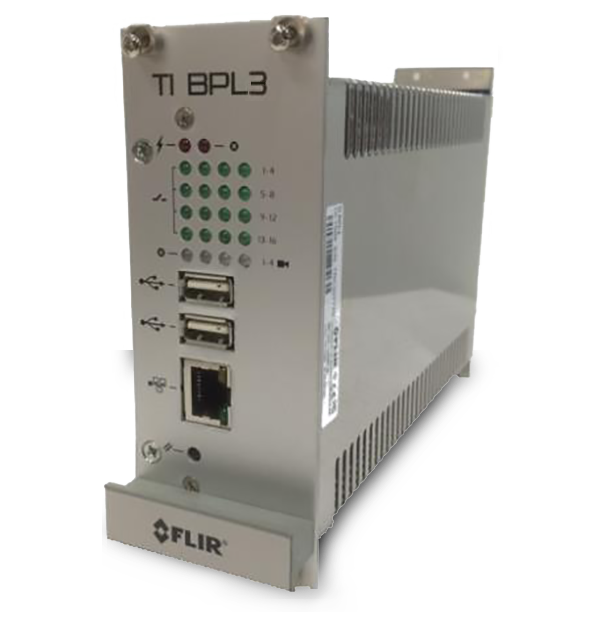

TI BPL3
3세대 광대역 전력선 통신 인터페이스
Product Variations
이 인터페이스는 BPL3 센서* 및/또는 전력선 센서에서 컨트롤러로 구역 출력을 연결하여 BPL3 센서 및/또는 PL 센서에 전력 및 통신을 제공합니다. 또한 시스템 구성 및 확인을 위해 PC를 BPL3 센서 및/또는 PL 센서에 연결합니다
.*BPL3 센서: TrafiOne, ThermiCam AI, TrafiCam AI, TrafiSense AI, LaneCom T, LaneCom V
사양
| 시스템 개요 | |
|---|---|
| Maximum Sensors | 표준 1 – 4 × BPL3 또는 PL 센서 최대 4 × BPL3 또는 PL 센서 |
| 오류 출력 | 후면의 단자 커넥터를 통해 광 결합 무전압 접점 N/C 4개Imax = 50mA, Umax = 48 VDC전면의 인터페이스 오류 LED 1개, BPL3 또는 PL 센서 상태 LED 4개 |
| 최대 지원 카메라 | 표준 1 – 4 × BPL3 또는 PL 센서 최대 4 × BPL3 또는 PL 센서 |
| 전기적 특성 | |
|---|---|
| 입력 전압 | TI BPL3 EURO: 12–60VDC 또는 12–42 VAC TI BPL3 EDGE B&SIU: 12~42VDC 또는 12~30VAC |
| 전력 소비 | 24VDC에서 ≤130mA |
| 전력 소비량 | ≤3W |
| 환경적 특성 | |
|---|---|
| 작동 온도 범위 | NEMA II 사양: -40°C~74°C |
| 기계적 특성 | |
|---|---|
| 무게 | TI BPL3 EURO: 570g TI BPL3 EDGE B&SIU: 750g |
