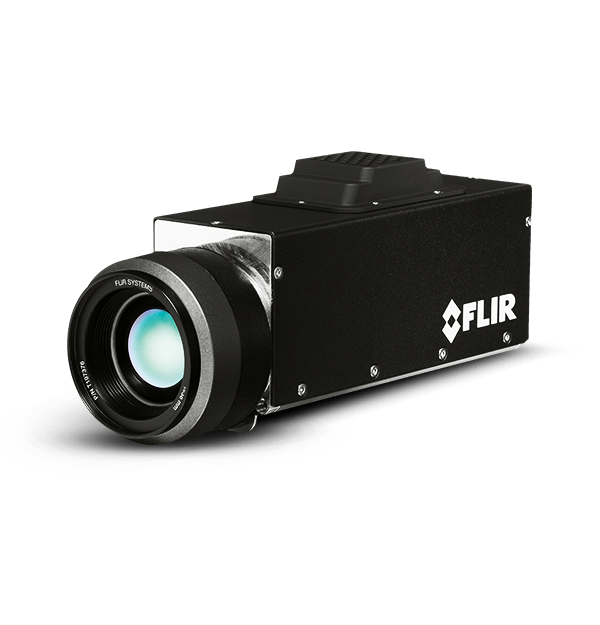

FLIR G300 광학 가스 화상 (OGI) 카메라는 가스를 시각화 하기 때문에 원거리나 위험 구역에 설치된 설비의 가스 누출을 모니터링 할 수 있습니다. 지속적인 모니터링을 통해 위험한 탄화수소나 휘발성유기화합물(VOC) 누출을 찾아내 즉각적인 조치를 취할 수 있습니다. 광학 가스 화상 (OGI) 카메라는 천연 가스 프로세싱 플랜트와 해양 구조물과 같은 산업 환경에서 널리 사용되고 있습니다. 분야별 요구 조건에 따라 하우징에 쉽게 통합 설치 될 수 있습니다.
사양
| Highlighted | |
|---|---|
| IR Resolution | 320 – 240 픽셀 |
| NETD | < 10 mK @ 30°C |
| Thermal Sensitivity_NETD | < 15 mK @ +30°C |
| Spectral Range | 3.2-3.4 µm |
| Interfaces | 이더넷/ HDMI |
| 이미징 및 광학 | |
|---|---|
| Automatic Image Adjustment | 연속/수동, 선형 또는 히스토그램 기반 |
| Cameras size incl lens [L x W x H] | 242x80x105mm 14.5° 렌즈 포함 |
| Detector Type | 초점면 배열(FPA), 냉각식 안티몬화 인듐 (InSb) |
| Digital image enhancement | 노이즈 감소 필터, 고감도 모드(HSM) |
| f number | 1.5 |
| Field of view [FOV] | 14.5 x10.8, 38 mm 렌즈 포함 |
| Focus | FLIR 소프트웨어 개발자 키트 (SDK)를 이용한 자동 또는 수동 |
| Full Frame Rate | 60 Hz |
| Image Modes | 적외선 이미지, 고감도 모드(HSM) |
| IR Resolution | 320 – 240 픽셀 |
| Manual Image Adjustment | 레벨/스팬 |
| Minimum Focus Distance | 38 mm 렌즈의 경우 0.5m |
| NETD | < 10 mK @ 30°C |
| Non_radiometric IR video streaming | RTP/MPEG4 |
| Spectral Range | 3.2-3.4 µm |
| Thermal Sensitivity_NETD | < 15 mK @ +30°C |
| Zoom | 1 – 8× 연속, 디지털 줌 |
| 측정 및 분석 | |
|---|---|
| Temperature Range | –20°C ~ +350°C |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Ethernet | 제어, 결과 및 이미지 |
| Ethernet Communication | TCP/IP 소켓 기반 FLIR 전용 |
| Ethernet Connector Type | RJ-45 |
| Ethernet Image Streaming | 16-비트 320 × 240 픽셀 @ 최대 10 Hz |
| Ethernet Protocols | TCP, UDP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,DHCP, MDNS (Bonjour), SMB/CIFS |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 100 Mbps |
| Ethernet Video Streaming | 640 × 480 픽셀 @ 최대 15 Hz, MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| Interfaces | 이더넷/ HDMI |
| USB | 제어 및 이미지 |
| USB_Communication | TCP/IP 소켓 기반, 마이크로소프트 RNDIS 및/또는 USB 비디오 등급 |
| USB_Connector Type | USB 마이크로 |
| USB_Image Streaming | 16-비트 320 × 240 픽셀 @ 30 Hz |
| USB_Protocols | TCP, UDP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,DHCP |
| USB_Standard | 고속 2.0 |
| USB_Video Streaming | 640 × 480 픽셀 @30 Hz |
| Video Out | 디지털 비디오 출력(이미지) |
| 일반 | |
|---|---|
| Housing material | 알루미늄 |
| Weight | 1.4 kg, 14.5° 렌즈 포함 |
| 전력 | |
|---|---|
| DC Operation | 10–28 V DC, 극성 보호 |
| Start Up Time | 일반적으로 7 분 @ 25°C |
| 환경 및 인증 | |
|---|---|
| Directives | 저전압 지침: 2006/95/EC , EMC: 2004/108/ EC , RoHS: 2002/95/EC, WEEE: 2002/96/EC |
| EMC | EN61000-6-4 (배출) / EN61000-6-2 (내성) / FCC 47 CFR 파트 15 등급 A (배출) / EN 61 000-4-8, L5 |
| Humidity [operating and storage] | IEC 68-2-30/24 h 95% 상대 습도 +25°C ~ +40°C (2 사이클) |
| Operating Temperature Range | -20°C ~ +50°C |
| Shock | 25 g (IEC 60068-2-27) |
| Storage Temperature Range | –30°C ~ +60°C |
| Vibration | 2 g (IEC 60068-2-6) |
