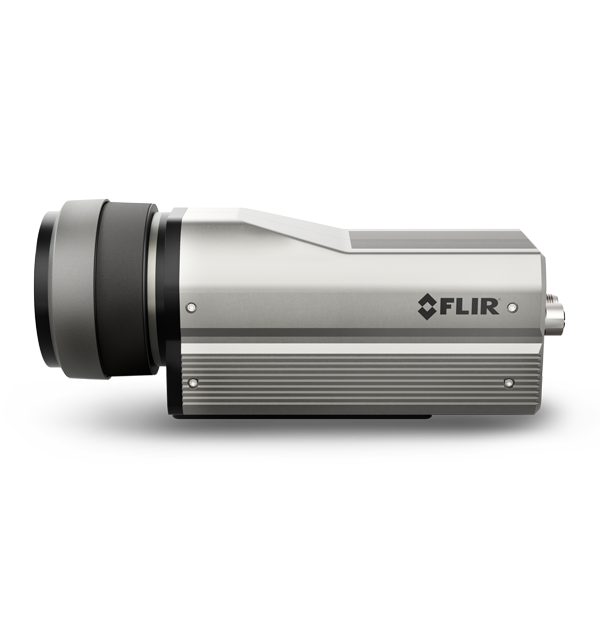

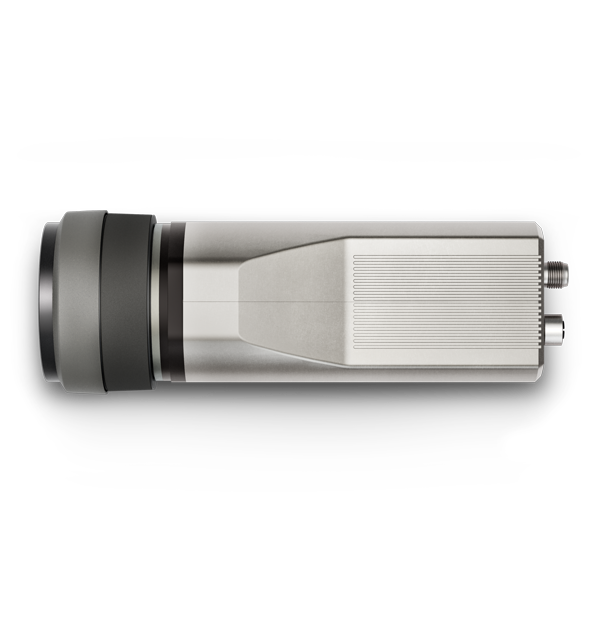

FLIR G620a
고정형 탄화수소/VOC 광학 가스 이미징(OGI) 카메라
Product Variations
업스트림 및 미드스트림 가스 생산 및 처리 시설의 지속적인 모니터링을 위한 수명이 긴 냉각식 OGI 카메라 솔루션인 FLIR G620a로 가스 누출을 탐지하면서도 정부 및 환경 배출 목표를 달성하십시오. G620a는 스펙트럼 필터링을 통해 미국 EPA OOOOa 및 부록 K에 명시된 감도 요구 사항을 충족하는 고성능 OGI 검출기를 사용하여 메탄(CH₄), 탄화수소 및 휘발성 유기 화합물(VOC)을 포착합니다. 작고 가벼운 G620a는 설치 시간이 짧으며, 단순화된 웹 인터페이스를 제공합니다. 27,000시간의 논스톱 작동을 지원하는 견고한 선형 냉각기 덕분에 모니터링에서 한 순간도 놓치지 않습니다. FLIR G620a는 석유 및 가스 회사가 귀중한 자본 설비를 유지보수하고, 제품 손실을 방지하며, 배출 감소 지표를 충족하고, 보다 안전한 작업 관행을 보장할 수 있도록 지원합니다.
고해상도, 고감도 냉각식 이미지 센서와 FLIR의 독점 고감도 모드(HSM)의 장점을 결합하여 사용자는 가장 작은 가스 누출도 시각화할 수 있습니다.
FLIR G620a 카메라는 어떠한 서비스가 요구되기 전에 27,000시간 이상의 런타임을 제공합니다(평균 고장 시간).
미국 EPA 메탄 및 VOC 검출 감도 요건을 충족하고, 메탄 및 탄화수소 감소에 대한 글로벌 ESG 서약을 달성합니다.
사양
| Highlighted | |
|---|---|
| 적외선 해상도 | 640 512× |
| 열 감도_NETD | <25°C에서 15mK |
| 스펙트럼 범위 | 3.2–3.4μm |
| 이미징 및 광학 | |
|---|---|
| F-값 | f/1.59 |
| 가스 감도[NECL] | NECL: 1m ΔT 10°C 메탄: 16ppm × m 탄화수소(niabara gas 혼합물): 6.4ppm × m |
| 디지털 이미지 보강 | 고감도 모드(HSM) |
| 라디오메트릭(radiometric 적외선 동영상 녹화 | 없음 |
| 라디오메트릭(radiometric 적외선 동영상 스트리밍 | GigE Vision |
| 비 방사 측정(Non_radiometric) 적외선 동영상 녹화 | 없음 |
| 비 방사선 측정(Non_radiometric) 적외선 동영상 | RTSP를 통한 H.264 또는 MJPEG 스트리밍 |
| 센서 냉각 | FLIR FL100 Linear cooler |
| 스펙트럼 범위 | 3.2–3.4μm |
| 시야각 (FOV) [시야각 (FOV)] | FLIR G620a 6°: 6.0° × 4.8° FLIR G620a 14.5°: 14.4° × 11.5° FLIR G620a 24°: 23.6° × 19° |
| 열 감도_NETD | <25°C에서 15mK |
| 오버레이 | RTSP만 해당 |
| 이미지 모드 | IR 이미지, 고감도 모드(HSM) |
| 이미지 주파수 | 30Hz |
| 자동 이미지 조정 | 선형, PE |
| 적외선 해상도 | 640 512× |
| 줌 | 디지털 줌, 1x, 2x, 4x, 8x |
| 초점 | 전동식 |
| 초점 길이 | FLIR G620a 6°: 92mm FLIR G620a 14.5°: 38mm FLIR G620a 24°: 23mm |
| 최소 초점 거리 | FLIR G620a 6°: 2m FLIR G620a 14.5°: 0.5m FLIR G620a 24°: 0.3m |
| 컬러 팔레트 | 선택 가능한 8비트 |
| 탐지기 유형 | 고온 작동(HOT) MWIR T2SLS |
| 탐지기 피치 | 15µm |
| 측정 및 분석 | |
|---|---|
| DC 전압 | 범위: 18V-56V |
| 대상 온도 범위 | -10°C~120°C |
| 정확도 | ≤100°C ±2°C, >100°C ±2% 판독 |
| 주변 드리프트 보상[공장 보정 포함] | 예 |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | 동기화 입력 |

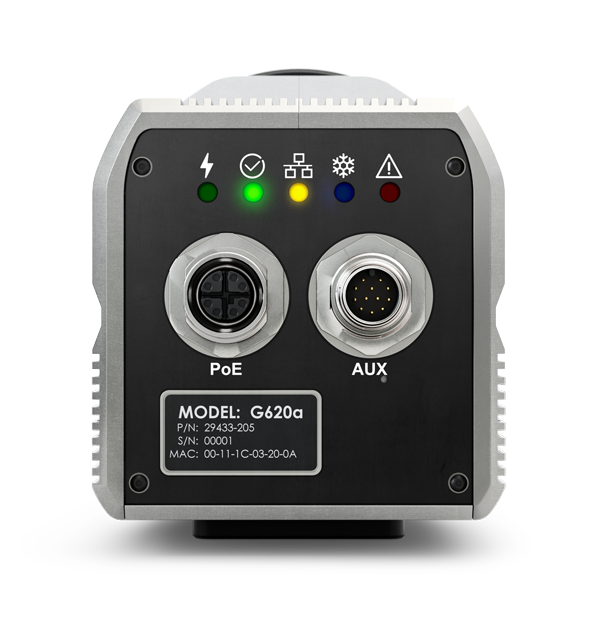

| 디지털 I_O 커넥터 유형 | M12 12-pin A-coded,mAle(외부 전원 공유) |
| 디지털 입력 항목 | 2x opto-isolated, Vin(low)= 0–1.5V, Vin(high)= 3–25V |
| 디지털 출력 | 3x 광학 절연, 0–48V DC, 최대 350mA; 솔리드 스테이트 옵토 릴레이; 장애(NC) 출력으로 1x 전용 |
| 저장 매체 | 없음 |
| 제어 및 조종 | GEV: Genicam; RTSP: 웹 인터페이스, REST API |
| 통신 인터페이스 | 이더넷 |
| 일반 | |
|---|---|
| 구성품 | 렌즈 포함 카메라; M12 - RJ45F 케이블(0.3m), 빠른 시작 가이드, 교정 인증서 |
| 무게 | FLIR G620a 6°: 1.90kg FLIR G620a 14.5°: 1.48kg FLIR G620a 24°: 1.50kg |
| 무게 [렌즈 제외] | 1.32kg |
| 크기 [L x W x H ] (렌즈 제외) | 200 × 76 × 92mm |
| 크기 [L × W × H] | FLIR G620a 14.5°, FLIR G620a 24°: 229 × 76 × 95mm FLIR G620a 6°: 297 × 99 × 99mm |
| 전력 | |
|---|---|
| 전력 소비량 | 25W(냉각) |
| 전력원 | 주 전원: PoE+ type 2(30W 분) 옵션 DC 연결: M12 12핀 A-코드, 수(디지털 I/O와 공유) |
| 환경 및 인증 | |
|---|---|
| EMC | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC Part 15, Subpart B 클래스A KC C 9832 및 KS C 9835 |
| 마운트 장착 | 마운팅 플레이트 포함 - 2 × 1/4"-20 탭형 구멍, 1 × 3/8"-16; 탭형 구멍, 4 × #10-24 탭형 구멍 장착 플레이트 제외 - 6 × #6-32 |
| 인캡슐레이션 | IP50 |
| 작동 온도 범위 | -20°C~50°C |
| 지시 사항 | EMC: 2014/30/EU, WEEE: 2012/19/EU |
| 진동 | 10-58Hz, 0.15mm; 58-500Hz, 2g; 5 cycles, 1 oct/min; X,Y&Z (IAW MIL-STD-810H) |
| 충격 | 25g, 6ms; Half sine; ±500 shocks; X,Y&Z (IAW MIL-STD-810H) |
