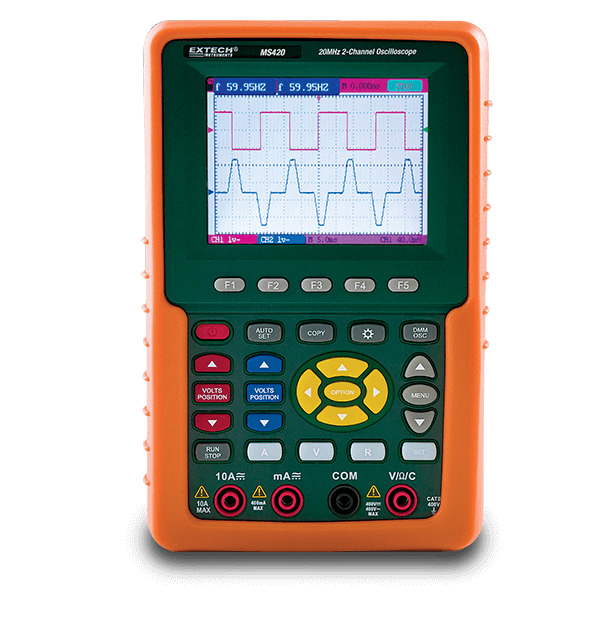

Extech MS420
20MHz 2채널 디지털 오실로스코프
Extech의 MS420 20MHz 2채널 디지털 오실로스코프는 다양한 기능을 제공하여 전자 및 전자적 제어 전기 시스템의 문제를 효과적으로 해결할 수 있습니다. MS420은 20MHz 대역폭 및 위치, 범위, 시간 기준 및 트리거링을 최적화하여 거의 모든 파형을 안정적으로 표시하는 자동 설정과 같은 편의성을 갖추고 있어 현장 수리 또는 벤치 작업에 사용할 수 있습니다. Peak Detect 기능은 50ns의 빠른 글리치 캡처를 통해 미묘한 문제를 파악합니다. XY 모드, FFT 기능, 트리거 홀드 오프, 파형 연산, 평균화 모드 및 지속성 모드와 같은 모든 핵심 기능을 통해 다양한 접근 방식을 사용하여 확신을 가지고 문제를 해결할 수 있습니다. 반복 테스트 루틴을 시작하기 위해 최대 4개의 파형 화면과 설정을 저장하고 불러와 작업 간 시간을 절약할 수 있습니다. 이 CAT II 등급 오실로스코프는 대형 97mm 컬러 LCD 디스플레이에 표시되는 완전한 DMM 기능이 추가되었습니다. MS420에는 2개의 1X/10X 오실로스코프 프로브, 테스트 리드, Windows XP/Vista 호환 USB 소프트웨어 및 케이블, 커패시터 측정 모듈, 조정 드라이버, AC 어댑터/충전기, 휴대용 하드 케이스, 사용자 설명서 및 제조업체의 2년 제한 보증이 함께 제공됩니다.
사양
| 일반 사양 | |
|---|---|
| AC Current | 40mA, 300mA, 20A |
| AC Voltage | 400mV, 4V, 40V, 400V |
| Capacitance | 51.2nF~100µF |
| Continuity | 예 |
| Cursor Measurement | 전압 및 시간 |
| DC Current | 40mA, 300mA, 20A |
| DC Voltage | 400mV, 4V, 40V, 400V |
| Diode Test | 예 |
| Frequency Bandwidth | 20MHz |
| Glitch Capture | 50ns |
| Input Impedance | 1MΩ/20pF |
| Input Voltage | 400V(피크) |
| Memory | 채널당 6K 포인트 |
| Number of Channels | , |
| PC Interface | USB |
| Resistance | 400Ω, 4kΩ, 40kΩ, 400kΩ, 40MΩ |
| Risetime | 17.5ns |
| Sample Mode[s] | 샘플, 평균, 피크 감지 |
| Sampling Rate | 100MS/s |
| Timebase Range | 5ns~5s/div |
| Trigger Coupling | AC, DC |
| Trigger Mode[s] | 프리 런, 싱글 샷, 에지, 비디오 |
| Trigger Source | CH1, CH2 |
| True RMS | 예 |
| Vertical Resolution | 8비트 |
| Vertical Sensitivity | 5mV~5V/div |
| 추가 정보 | |
|---|---|
| Certifications | CE |
| Dimensions | 180 × 113 × 40mm |
| Display | 96mm 컬러 LCD(320 x 240픽셀) |
| Power | 리튬 이온 충전식 배터리, AC/DC 전원 어댑터/충전기 |
| Safety Category | CATII - 400V |
| Warranty | 2년 |
| Weight | 690g |
