Nexus® 번들
Flir Nexus Logic을 사용한 Elara™ DX 시리즈 + 레이더 감지
Product Variations

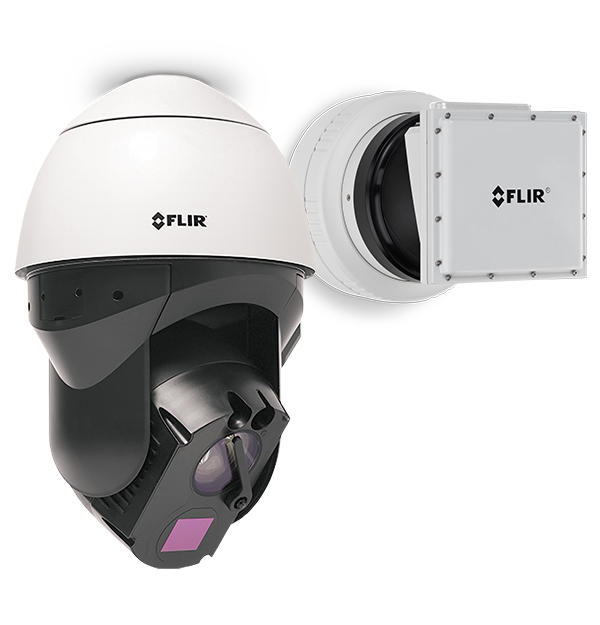

Nexus 번들은 Elara™ DX 시리즈 다중 스펙트럼 팬/틸트/줌(PTZ) 보안 카메라와 Elara R-290 지상 레이더를 결합하여 가장 혹독한 환경에서 완벽한 상황 인식을 제공합니다. 레이더, 열화상 촬영 및 가시광선 촬영의 완전한 커버리지는 운영자에게 완전한 어둠, 강렬한 빛 및 악천후 조건에서도 넓은 지역을 모니터링할 수 있는 능력을 제공합니다. Elara DX 시리즈의 탁월한 감지 및 식별 기능은 통합업체에서 까다로운 이미징 문제에 대한 솔루션을 제공하는 데 도움이 되며, Elara R-290 레이더는 차량 추적을 위한 최대 400미터 범위와 인간 추적을 위한 200미터 범위를 제공하며, 시각적 확인을 위해 PTZ 카메라를 안내하여 보안 범위를 극대화할 수 있습니다.
이중 열화상/가시화상 카메라 범위와 90° 시야 지상 레이더로 모든 조명 또는 기상 조건에서 완벽한 인식을 제공합니다.
Flir Nexus를 통한 —경보 발동을 포함한— 원활한 기기 간 통신을 통해 최대 32개의 대상을 동시에 지속적으로 추적하고 정확하게 위치를 파악할 수 있습니다.
정밀한 정확도와 완벽한 제어를 위해 FLIR United VMS 및 기타 타사 비디오 관리 시스템과 레이더 대상 추적 정보와 가시 및 열 데이터를 통합합니다.
사양
| 규정 준수 및 인증 | |
|---|---|
| 규정 준수 및 인증 | FCC Part 15 (Subpart B, class A) CE Marked RoHS IP66 WEEE NEMA 4X IEC 62368 ONVIF Profile S |
| 환경 | |
|---|---|
| IP등급 | IP66 |
| 보관 온도 | -55°C ~ 85°C |
| 습도 | 0~95% 상대 |
| 작동 온도 | 레이더: -40°C~70°C 카메라: -40°C~+60°C |
| 진동 | IEC 60068-2-64 |
| 충격 | IEC 60068-2-27 |
| 일반 | |
|---|---|
| I/O | RJ45 이더넷, 10핀 단자대 |
| RF 송신 전력 | 14dBm(0.025W) |
| 가시적 센서 유형 | Full HD 4K, 1/1.8형 CMOS |
| 무게 | 레이더: 2.4kg 카메라: 9.1kg |
| 입력 전압 | 레이더: 12V DC, 24V AC 및 PoE+ 카메라: 24 VAC(±10%) 범용 POE 인젝터 |
| 전력 소비량 | 레이더: 7.5W 카메라: 최대 24VAC: 61 W, PoE 최대: 43W |
| 줌 | 가시성: 광학 줌–31, 연속 e-줌 ~ 8x 열: 연속 e-줌 ~ 4x |
| 초점 범위 | 무열화, 포커스 프리 |
| 탐지기 유형 | 오랜 수명의 비냉각식 VOx 마이크로볼로미터 |
| 프로토콜 | AXML, ONVIF, FLIR Nexus SDK, FLIR Nexus CGI |
| 측정 및 분석 | |
|---|---|
| 각도 정밀도 | 0.6° |
| 레이더 목표물 | 최대 32 |
| 목표물 정보 | GPS 좌표, 속도, RCS, 범위, 방위각/방향, 제목, 코스/트랙, 대상 ID |
| 범위 해상도 | 1.5m |
| 사람 감지 범위 | 200m |
| 사용자 정의 프리셋 | 256 |
| 주파수 범위 | 24.000–24.250GHz ISM 대역 |
| 차량 감지 범위 | 400m |
| 최소 대상 감지 속도 | 0.2m/s(0.65f/s) |
| 커버리지 구역 | 30,000m²(사람 감지) |
| PTZ | |
|---|---|
| 틸트 속도 | -10° ~ 190° 0.1° ~ 60°/초 |
| 팬 속도 | 연속 360° 0.1° ~ 90° /초 |
| 시스템 통합 | |
|---|---|
| 네트워크 APIs | FLIR SDK, FLIR CGI, ONVIF 프로필 S |
| 디지털 I_O | 입력: 4 세트 / 5V 10kΩ 풀업 출력: 2 세트 / 릴레이 출력, 최대 130 mA 24 VDC/AC |
| 스트리밍 해상도 | 열: QVGA - VGA 가시성: VGA ~ 4k |
| 이더넷 | 10/100/1000 Mbps |
| 지원 프로토콜 | 레이더: AXML, ONVIF, FLIR Nexus SDK, FLIR Nexus CGI 카메라: IPV4, HTTP, UPnP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, IGMP, DHCP, ARP |
| 열화상 카메라 | |
|---|---|
| 감도 | 가시 카메라: 컬러—0.25 Lux (@ (f1.6 AGC 켜짐, 30FPS) B/W—0.10 Lux (@ (f1.6 AGC 켜짐, 30FPS) 열화상 카메라: <50 mK@ 25°C |
| 광학 특성 | FOV: 50° × 38° 초점 거리: 8.7mm |
| 렌즈 시야각 (FOV) | HFOV: 61.8° - 2.15° VFOV: 36.65° - 1.2° |
| 배열 형식 | 640 × 480 |
| 스펙트럼 범위 | 7.5μm ~ 13.5μm |
| 열화상 AGC 관심 영역 [ROI] | 관심 대상에 대한 최적의 영상 품질을 보장하기 위한 기본값, 사전 설정, 사용자 정의 가능 |
| 열화상 설정 | 자동 AGC, 동적 디테일 향상(DDE: Dynamic Detail Enhancement), 밝기, 선명도, 대비 |
| 열화상 프레임률 | NTSC: 30Hz 또는 PAL: 25Hz / 8.3Hz |
| 이미지 균일성 최적화 | 자동 플랫 필드 보정(FFC: Flat Field Correction) – 열 및 시간 트리거 |
| 초점 길이 | 가시광선: 6.5mm–202mm 열: 8.7mm |
| 화소 피치 | 12µm |
| 실화상 카메라 | |
|---|---|
| 감도 | 가시 카메라: 컬러—0.25 Lux (@ (f1.6 AGC 켜짐, 30FPS) B/W—0.10 Lux (@ (f1.6 AGC 켜짐, 30FPS) 열화상 카메라: <50 mK@ 25°C |
| 렌즈 시야각 (FOV) | HFOV: 61.8° - 2.15° VFOV: 36.65° - 1.2° |
| 배열 형식 | 640 × 480 |
| 스펙트럼 범위 | 7.5μm ~ 13.5μm |
| 초점 길이 | 가시광선: 6.5mm–202mm 열: 8.7mm |
| 동영상 및 녹화/기록 | |
|---|---|
| 동영상 균일성 최적화 | 자동 플랫 필드 보정(FFC: Flat Field Correction) - 열 및 시간 트리거 |
| 동영상 압축 | 열: H.264 및 M-JPEG 1채널 가시성: H.264 및 M-JPEG의 독립 채널 2개 |
| 동영상 열화상 AGC 관심 영역 [ROI] | 관심 대상에 대한 최적의 영상 품질을 보장하기 위한 기본값, 사전 설정, 사용자 정의 가능 |
