Extech PQ3450-30
3000A 데이터 로깅 전력 분석기 키트

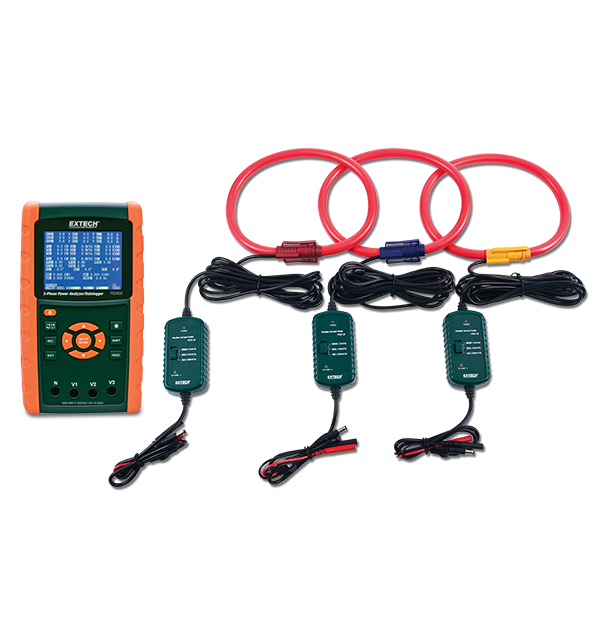

Extech PQ3450-30은 3상 전력 분석기/데이터 로거로, 이동식 SD 메모리 카드에 최대 30,000개의 측정 세트를 Excel® 형식으로 기록할 수 있습니다. 대형 도트 매트릭스, 내장형 시계 및 달력, 사용하기 쉬운 화면 메뉴가 있는 백라이트 LCD가 포함되어 있습니다. 최대 35개의 매개변수를 사용하여 전체 시스템을 분석할 수 있습니다. 조정 가능한 전류 변압기 CT(1 ~ 600) 및 계기용 변압기 PT(1 ~ 1000) 비율을 고전력 분배 시스템에 사용할 수 있습니다. 이동식 SD 메모리 카드에 최대 30,000개의 판독값을 Excel® 형식으로 기록합니다. 넓은 샘플링 속도 범위(2초~2시간). 앨리게이터 클립이 있는 전압 리드 4개, 3000A 전류 클램프 3개, AA 배터리 8개, SD 카드, 100-240V AC 어댑터 및 케이스가 포함되어 있습니다.
사양
| 일반 사양 | |
|---|---|
| AC 전류 | 3000A |
| AC 전류 기본 정확도 | ±(판독값의 0.5%) |
| AC 전압 | 600.0V |
| AC 전압 기본 정확도 | ±(판독값의 0.5%) |
| 메모리 | 30,000개 판독값(2GB SD 메모리 카드) |
| 무효 전력 | 9.999MVAR |
| 무효 전력 기본 정확도 | ±(판독값의 1.0%) |
| 무효 전력 에너지 | 0.0kVARh ~ 9.999MVARH |
| 무효 전력 에너지 기본 정확도 | ±(판독값의 2.0%) |
| 역률 | 0.00~1.00 |
| 역률 기본 정확도 | ±0.04 |
| 위상 | -180 ° ~ +180° |
| 위상 기본 정확도 | ±1° |
| 유효 전력 | 9.999MW |
| 유효 전력 기본 정확도 | ±(판독값의 1.0%) |
| 유효 전력 에너지 | 0.0kWh ~ 9.999MWH |
| 유효 전력 에너지 기본 정확도 | ±(판독값의 2.0%) |
| 입력 범위 | 200mV, 300mV, 500mV, 1V, 2V, 3V(사용자 선택 가능) |
| 입력 범위 기본 정확도 | ±(판독값의 0.5%) |
| 주파수 | 45Hz~65Hz |
| 주파수 기본 정확도 | ±0.1Hz |
| 트루 RMS | 예 |
| 피상 전력 | 9.999MVA |
| 피상 전력 기본 정확도 | ±(판독값의 1.0%) |
| 피상 전력 에너지 | 0.0KVAh ~ 9.999MVAH |
| 피상 전력 에너지 기본 정확도 | ±(판독값의 2.0%) |
| 추가 정보 | |
|---|---|
| 무게 | 1010g |
| 보증 | 2년 |
| 안전 범주 | CATIII - 600V |
| 인증 | PQ3450-30-NIST_S: CE, UL, NIST PQ3450-30_S: CE, UL |
| 전원 | AA(1.5V) 배터리 8개 |
| 크기 | 225 × 125 × 64mm |
