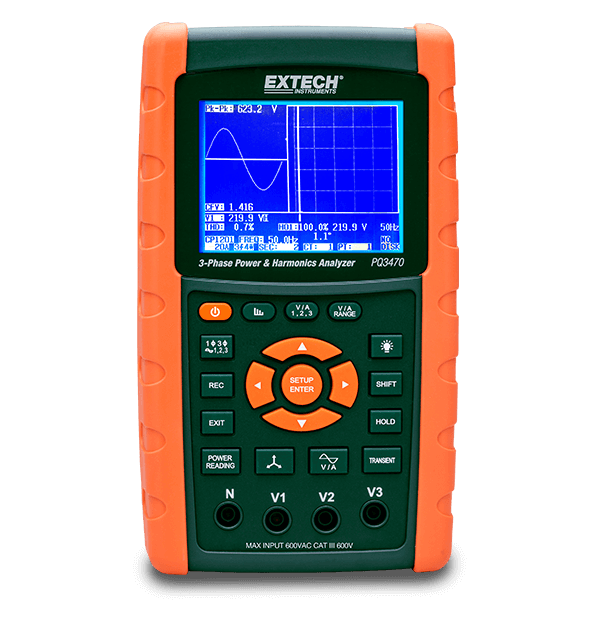

Extech PQ3470
3-Phase Graphical Power & Harmonics Analyzer/Datalogger
The Extech PQ3470 is a 3-phase Graphical Power and Harmonics Analyzer/Datalogger capable of logging up to 30,000 sets of measurements on a removable SD memory card. The meter features a 3-phase voltage or current unbalanced ratio (VUR, AUR) and unbalanced factor, a wide sampling rate range (2 seconds to 2 hours), and a built in clock and calendar. It is capable of capturing transient events such as dip, swell, and outage with programmable threshold (%). Complete with 4 voltage leads with alligator clips, 8 AA batteries, SD card, 100 V - 240 V AC adaptor, and a case. Clamp probes sold separately.
사양
| 일반 사양 | |
|---|---|
| AC 전류 | up to 3000A (depends on the current clamp probes used) |
| AC 전류 기본 정확도 | ±(0.5% of reading) |
| AC 전압 | 600.0V |
| AC 전압 기본 정확도 | ±(0.5% of reading) |
| 고조파 | 1 to 50th |
| 고조파 기본 정확도 | ±2% (1 to 20); ±4% (21 to 31) |
| 메모리 | 30,000 readings (2GB SD memory Card) |
| 무효 전력 | 9.999MVAR |
| 무효 전력 기본 정확도 | ±(1.0% of reading) |
| 무효 전력 에너지 | 0.0kVARh to 9.999MVARH |
| 무효 전력 에너지 기본 정확도 | ±(1.0% of reading) |
| 역률 | 0.00 to 1.00 |
| 역률 기본 정확도 | ±0.04 |
| 위상 | -180 ° to +180° |
| 위상 기본 정확도 | ±1° |
| 유효 전력 | 9.999MW |
| 유효 전력 기본 정확도 | ±(1.0% of reading) |
| 유효 전력 에너지 | 0.0kWh to 9.999MWH |
| 유효 전력 에너지 기본 정확도 | ±(2.0% of reading) |
| 입력 범위 | 200mV, 300mV, 500mV, 1V, 2V, 3V (user-selectable) |
| 입력 범위 기본 정확도 | ±(0.5% of reading) |
| 주파수 | 45Hz to 65Hz |
| 주파수 기본 정확도 | ±0.1Hz |
| 트루 RMS | Yes |
| 파고율 | 1.00 to 99.99 |
| 파고율 기본 정확도 | ±(5%) |
| 피상 전력 | 9.999MVA |
| 피상 전력 기본 정확도 | ±(1.0% of reading) |
| 피상 전력 에너지 | 0.0KVAh to 9.999MVAH |
| 피상 전력 에너지 기본 정확도 | ±(2.0% of reading) |
| 피크 AC 전류 기본 정확도 | ±(5%) |
| 피크 AC 전압 기본 정확도 | ±(5%) |
| 추가 정보 | |
|---|---|
| 무게 | 2.2lbs (1010g) |
| 보증 | 2 years |
| 안전 범주 | CATIII - 600V |
| 인증 | CE, UL |
| 전원 | 8 × AA (1.5V) batteries |
| 크기 | 8.86 × 4.92 × 2.52" (225 × 125 × 64mm) |
