FLIR PV48
온도 측정 기능이 있는 태양광 패널 테스터 및 I-V 곡선 추적기

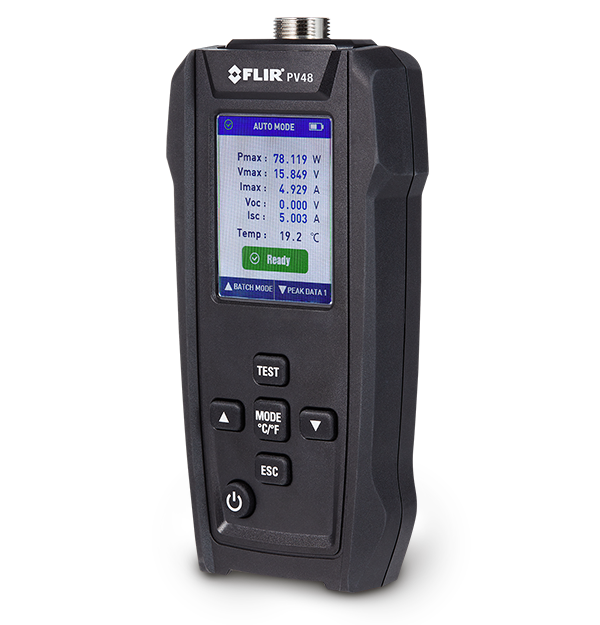

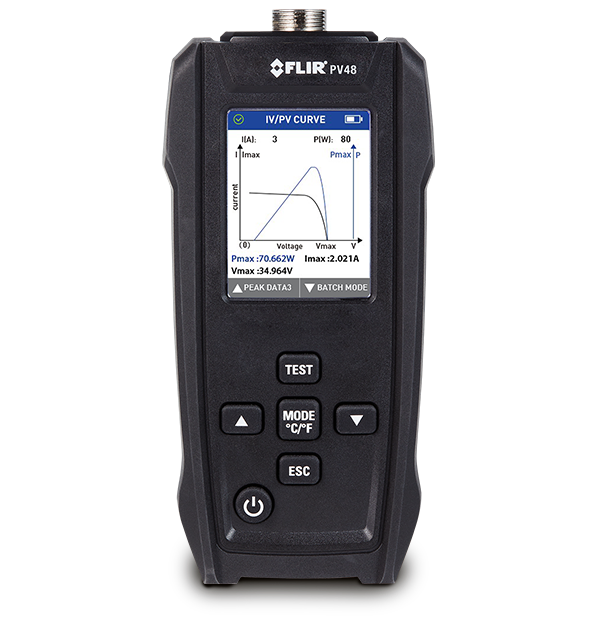

FLIR PV48은 태양 전지판의 최대 출력과 효율성을 평가하도록 설계된 매우 효과적인 도구입니다. 최대 전력, 전압, 전류, 개회로 전압(VOC), 단락 전류(ISC) 및 주변 온도와 같은 중요 파라미터를 신속하게 측정합니다. I-V 곡선 추적기를 통해 패널당 최대 800W의 직관적이고 시각적인 분석을 제공하여 최고의 태양 전지판 성능을 보장합니다. 이 장치에는 내장 리튬 이온 배터리와 대형 고대비 LCD 화면이 있어 직사광선에서도 쉽게 읽을 수 있습니다. 포함된 MC4 PV 플러그 및 클립은 태양 전지판의 진단 및 문제 해결 프로세스를 단순화하여 간단하고 효율적입니다.
사양
| Highlighted | |
|---|---|
| Safety Category | IEC 61010-1 |
| 측정 및 분석 | |
|---|---|
| Current at MMPT Point [Imax] | 범위 0A~30A/정확도 ±5% |
| Device Temperature Protection | 범위 0°C~60°C / 정확도 ±3% |
| Maximum Power Value [Pmax] | 범위 0W~800 W / 정확도 ±5% |
| Measuring Rate | 초당 샘플 3개 |
| Open Circuit Voltage [VOC] | 범위 0V~60V/정확도 ±1% |
| Short Circuit Current [ISC] | 범위 0A~30A/정확도 ±1% |
| Voltage at MMPT Point [Vmax] | 범위 0V~60V/정확도 ±5% |
| 사용자 인터페이스 | |
|---|---|
| Display | TFT 디스플레이/백라이트 화이트 LED 화면 |
| 전력 | |
|---|---|
| Battery | 충전식, 3.7V / 1000mAh, 리튬이온 배터리 |
| Battery Life | 약 5시간 |
| 일반 | |
|---|---|
| Size [L x W x H] | 151.6mm × 72.5mm × 38mm |
| Weight | 206g |
| 환경 및 인증 | |
|---|---|
| Certifications | CE, RCM, FCC |
| EMC | EN61326-1 |
| Operating Ambient Temperature and Relative Humidity [RH] | −10°C~50°C, <80% RH |
| Safety Category | IEC 61010-1 |
| Storage temperature and relative humidity [RH] | -20°C~60°C, 0~80% 상대 습도(배터리 제외) |
| Warranty | 3년 제한 보증 https://www.flir.com/testwarranty |
| 액세서리 | |
|---|---|
| Accessories In the Box | 1 × 앨리게이터 클립 세트 1 × MC4 테스트 리드 세트 USB 케이블 FLIR 빠른 시작 가이드 |
