단종

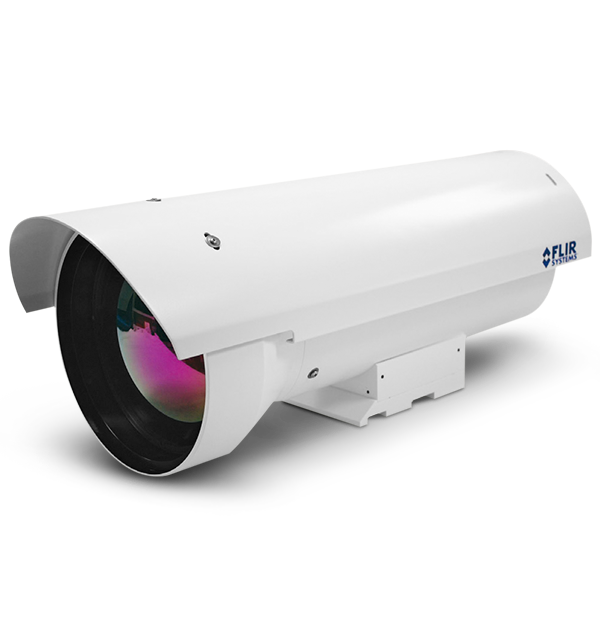

FLIR RS6700
원거리 및 과학 분야 적외선 카메라
RS6700은 범위 추적, 표적 징후, 연구 및 과학 분야를 위해 설계된 다목적 원거리 적외선 카메라 시스템입니다. RS6700 카메라는 극심한 환경에서 생존할 수 있는 견고한 고성능 다기능 라디오메트릭 (Radiometric) 계측기입니다.
견고한 고성능 과학용 카메라
듀얼-시야각 (FOV) 광학 렌즈와 신속한 자동 초점을 통해 원거리 표적을 신속하게 추적하고 고감도 640 x 512 디텍터가 온도 변화를 강조 표시 합니다.
다양한 독립적인 비디오 출력에는 산업 표준 카메라 링크, Gigabit Ethernet 및 콤포지트 비디오(NTSC 또는 PAL)를 포함합니다.
첨단 싱크 및 트리거 기능을 통해 사용자는 내장 시계, 외부 BNC 입력, IRIG 시간 또는 소프트웨어 트리거를 선택할 수 있습니다.
사양
| 강조 표시됨 | |
|---|---|
| 해상도 | 640 × 512 |
| 탐지기 피치 | 15 µm |
| 스펙트럼 범위 | 3.0 – 5.0 µm |
| 탐지기 유형 | FLIR 안티몬화 인듐 (InSb) |
| 카메라 f_값 | f/4 |
| 동작 범위 | 14-비트 |
| 프레임률 [전체화면] | 프로그래밍 가능; 전체 화면에서 0.0015Hz ~ 125Hz |
| 노출 시간 | 전체 프레임까지 480 ns |
| 초점 | 전동식 FOV/포커스 |
| 이미징 및 광학 | |
|---|---|
| 노출 시간 | 전체 프레임까지 480 ns |
| 동영상 모드 | NTSC, PAL |
| 동작 범위 | 14-비트 |
| 디지털 줌 | 1x, 2x, 4x |
| 라디오메트릭(radiometric) 데이터 스트리밍 | 기가비트 이더넷(GigE Vision), 카메라 연결 Fiber |
| 렌즈 | 100 mm/ 500 mm |
| 서브 윈도우 모드 | 16 × 4에 이르는 다양한 윈도우잉(16열, 4행 스텝) |
| 센서 냉각 | 밀폐 - 사이클 회전 |
| 스펙트럼 범위 | 3.0 – 5.0 µm |
| 열 감도_NETD[일반] | 25 mK typical |
| 오버레이 | 사용자 맞춤형 제품 |
| 온-카메라 이미지 저장 | 없음 |
| 운전성 | >99.8%(일반적으로 >99.95%) |
| 이미지 타임 스탬프 | 내장형 IRIG-B 타임 스탬프 시계, TSPI 수준으로 정밀 |
| 초점 | 전동식 FOV/포커스 |
| 카메라 f_값 | f/4 |
| 탐지기 유형 | FLIR 안티몬화 인듐 (InSb) |
| 탐지기 피치 | 15 µm |
| 판독 모드 | 판독 중 비동기식 통합, 판독 후 비동기식 통합 |
| 판독 형식 | 스냅샷 |
| 팔레트 | 8-비트 선택 가능 |
| 표준 동영상 | NTSC 또는 PAL 컴포지트 |
| 프레임률 [전체화면] | 프로그래밍 가능; 전체 화면에서 0.0015Hz ~ 125Hz |
| 해상도 | 640 × 512 |
| 화소 클럭 | 50 MHz |
| 측정 및 분석 | |
|---|---|
| 자동 게인 (Gain) 제어 | 수동, 선형, 안정 균등화(Plateau Equalization), 관심 영역(ROI), 디지털 관련 세부 사항 보강(DDE) |
| 정확도 | NA |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | 동기화, 비동기화 |
| 제어 및 조종 | 기가비트 이더넷(Genicam 호환 불가능), USB, RS-232, 카메라 링크 |
| 일반 | |
|---|---|
| 무게 | 11.6 kg |
| 크기 [L x W x H] | 길이 560mm × 직경 230mm |
| 전력 | |
|---|---|
| 전원 | 24VDC(정상 상태: <41W / 히터가 켜진 상태: 112W) |
| 환경 및 인증 | |
|---|---|
| 마운트 장착 | 나사 구멍: 5 × ¼" 20개 |
| 작동 온도 범위 | -20°C ~ 50°C |
| 충격_진동 | 40g, 11msec ½ 사인 펄스/4.3g RMS 불규칙 진동, 3축 모두 구동 |
