단종

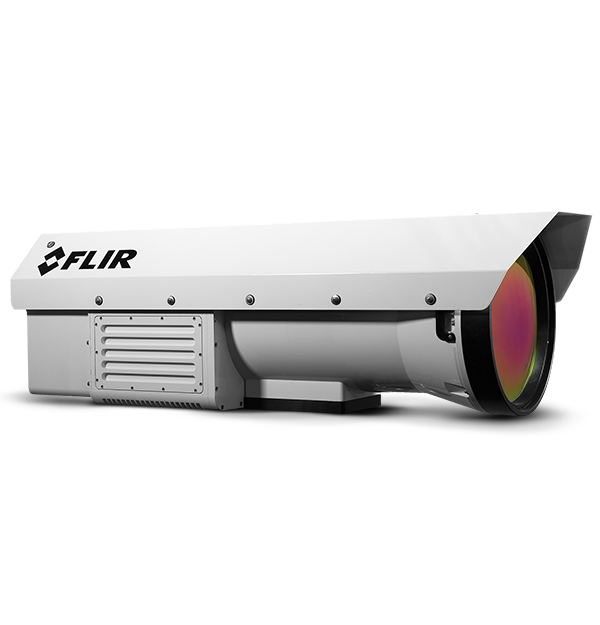

FLIR RS6800
고속 중파장 적외선 (MWIR) 적외선 카메라
RS6800은 범위 추적, 표적 징후, 연구 및 과학 분야를 위해 설계된 다목적 원거리 적외선 카메라 시스템입니다. RS6800 카메라는 극심한 환경에서도 작동하는 견고한 고성능 다기능 라디오메트릭 (Radiometric) 계측기입니다.
견고한 고성능 과학용 카메라
640 x 512 디텍터는 20 mK (일반적으로 18 mK)의 미세한 온도차를 강조 표시 할 수 있는 선명한 이미지를 캡쳐합니다.
4가지 능동 사전 설정 작동 모드는 조정 가능한 노출 시간, 내재된 비균일성 보정, 불량 픽셀 교체, 창 크기 조정을 제공합니다.
IRIG가 동기화된 120 - 1200 mm의 연속 줌, TSPI-렌즈 초점 길이 및 초점 위치 데이터의 정확한 타임스탬핑
사양
| 강조 표시됨 | |
|---|---|
| 탐지기 해상도 | 640 x 512 |
| 해상도 | 640 x 512 |
| 탐지기 피치 | 25 µm |
| 스펙트럼 범위 | 3.0 – 5.0 µm |
| 탐지기 유형 | 안티몬화 인듐 (InSb) |
| 카메라 f_값 | f/5 |
| 동작 범위 | 14-비트 |
| NETD | <20mK |
| 프레임률 [전체화면] | 565 Hz |
| 노출 시간 | 480 ns ~ 687 초 |
| 초점 | 모터 구동 오토포커스 및 능동적인 무열화 |
| 이미징 및 광학 | |
|---|---|
| HD 동영상 | (720p, 50/59/60 Hz, SMPTE 296M) (1080p, 25/29/30 Hz, SMPTE 274M) |
| NETD | <20mK |
| 노출 시간 | 480 ns ~ 687 초 |
| 동작 범위 | 14-비트 |
| 디지털 데이터 프로토콜 | Fiber (또는 CoaXpress) 상에서 동시 기가비트 이더넷 및 카메라 연결 최대 |
| 사용 가능한 렌즈 | 120-1200mm (10x) 연속 메트릭 줌, 7.6도 H시야각 (FOV) @ 120mm, 0.76도 HFVO @ 1200mm |
| 서브 윈도우 모드 | 사용자 정의 |
| 센서 냉각 | 밀폐 사이클 회전 |
| 스펙트럼 범위 | 3.0 – 5.0 µm |
| 아날로그 오버레이 | 맞춤화 가능(IRIG-B, 날짜, 노출 시간, 내부 온도, 프레임 속도, 동기화 모드, 쿨러 시간) |
| 아날로그 팔레트 | 선택 가능 8-비트 |
| 운전성 | >99.5% (99.9% 일반) |
| 웰 용량 | 11.0M 전자 |
| 줌 | 1-4×, 디지털 줌, 패닝 |
| 초점 | 모터 구동 오토포커스 및 능동적인 무열화 |
| 카메라 f_값 | f/5 |
| 클로즈_업 렌즈_현미경 | NA |
| 탐지기 유형 | 안티몬화 인듐 (InSb) |
| 탐지기 피치 | 25 µm |
| 탐지기 해상도 | 640 x 512 |
| 판독 | 스냅샷 |
| 판독 모드 | 판독 중 비동기식 통합; 판독 후 비동기식 통합 |
| 프레임률 [전체화면] | 565 Hz |
| 해상도 | 640 x 512 |
| 측정 및 분석 | |
|---|---|
| 자동 게인 (Gain) 제어 | 수동, 선형, 안정 균등화 (Plateau Equalization), 투자 수익률 (ROI), 디지털 관련 세부 사항 보강(DDE) |
| 정확도 | NA |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | Genlock; IRIG-B; 동기화, 비동기화, Trigger In |
| 아날로그 동영상 | NA |
| 일반 | |
|---|---|
| 무게 | 34.926 kg |
| 크기 [L x W x H]_선 실드 장착 | 927 x 315 x 290 mm |
| 전력 | |
|---|---|
| 전원 | 24 VDC |
| 환경 및 인증 | |
|---|---|
| 고도 | 0 ~ 12,192 미터 작동, 0 ~ 21,336 미터 미작동 |
| 마운트 장착 | 9 × 1/4"-20 |
| 보관 온도 범위 | -55°C ~ 80°C |
| 작동 온도 범위 | -40°C ~ +50°C |
| 충격_진동 | 40 g, 11 msec 1/4 사인 펄스 / 4.3 g RMS 임의 진동, 모든 3 축 |
