단종

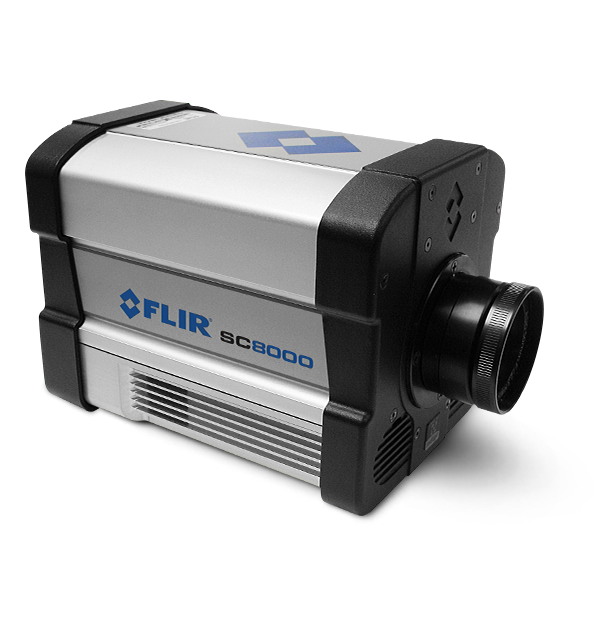

FLIR SC8000 HD
고속 중파장 적외선 (MWIR) 메가픽셀 과학 등급 적외선 카메라
FLIR SC8200에는 고감도 냉각식 FLIR 안티몬화 인듐(InSb) 디텍터가 장착되어 있어 1,024* 1,024 트루 메가픽셀 분해능을 제공해 섬세한 디테일을 확인하고 측정할 수 있는 초고화질 열화상을 만듭니다. 4가지 능동 사전 설정 작동 모드는 조정 가능한 노출 시간, 내재된 비균일성 보정, 불량 픽셀 교체, 창 크기 조정을 제공합니다. FLIR 검침 결과는 탁월한 이미지 유연성을 위해 초당 200 메가픽셀로 디지털 데이터를 제공합니다.
연구 및 과학 분야를 위한 탁월한 분해능과 첨단 기능
최대 분해능, 14 비트 데이터를 포함한 초고속 프레임 속도 유연한 FPA 윈도우잉은 훨씬 더 빠른 프레임 속도를 제공합니다.
외부 BNC 입력, IRIG 시간 또는 소프트웨어 트리거를 통한 최신 트리거링 옵션 각 프레임의 온보드 결정형 타임 스탬핑
산업 표준 CameraLink, Gigabit Ethernet, CoaXPress 및 HD-SDI를 포함한 다중 동시적 디지털 출력
사양
| 강조 표시됨 | |
|---|---|
| 해상도 | 1,024 × 1,024 |
| 탐지기 피치 | 18 µm |
| 스펙트럼 범위 | 3.0 – 5.0 µm 또는 1.5 – 5.0 µm |
| 탐지기 유형 | FLIR 안티몬화 인듐 (InSb) |
| 카메라 f_값 | f/4.0 |
| 동작 범위 | 14-비트 |
| NETD | <25 mK |
| 프레임률 [전체화면] | 129 Hz |
| 노출 시간 | 전체 프레임까지 500 ns |
| 표준 온도 범위 | -20°C ~ 350°C |
| 선택 가능 온도 범위 | 최대 1,500°C, 최대 2,000°C |
| 필터 | 렌즈 뒤 |
| 초점 | 수동(모터 구동 및 접촉 - 렌즈 의존) |
| 이미징 및 광학 | |
|---|---|
| HD 동영상 | HD-SDI 720p50/59/60 1080p25/29/30 |
| NETD | <25 mK |
| 노출 시간 | 전체 프레임까지 500 ns |
| 동작 범위 | 14-비트 |
| 디지털 데이터 스트리밍 | 동시 기가비트 이더넷 및 카메라 링크 풀(또는 CoaXPress) |
| 사용 가능한 렌즈 | 17 mm, 25 mm, 50 mm, 100 mm, 1000 mm TFOV (50 / 250 / 500 mm) 연속 줌 (50 / 500 mm) |
| 서브 윈도우 모드 | 다양한 윈도우잉(64열, 8행 스텝) |
| 센서 냉각 | 밀폐 사이클 선형 |
| 스펙트럼 범위 | 3.0 – 5.0 µm 또는 1.5 – 5.0 µm |
| 오버레이 | 맞춤화 가능(IRIG-B, 날짜, 노출 시간, 내부 온도, 프레임 속도, 동기화 모드, 쿨러 시간) |
| 운전성 | >99.5% (>99.9% 일반) |
| 웰 용량 | 12.1 M 전자 |
| 이미지 타임 스탬프 | 내부 IRIG-B 디코더 시계/TSPI 고정확 타임 스탬프 |
| 줌 | 1-4×, 디지털 줌, 패닝 |
| 초점 | 수동(모터 구동 및 접촉 - 렌즈 의존) |
| 카메라 f_값 | f/4.0 |
| 카메라 제어 | 기가비트 이더넷, USB, RS-232, 카메라 링크 풀(또는 CXP) |
| 클로즈_업 렌즈_현미경 | NA |
| 탐지기 유형 | FLIR 안티몬화 인듐 (InSb) |
| 탐지기 피치 | 18 µm |
| 판독 | 스냅샷 |
| 판독 모드 | 판독 중 비동기식 통합; 판독 후 비동기식 통합 |
| 팔레트 | 선택 가능 8-비트 |
| 프레임률 [전체화면] | 129 Hz |
| 필터 | 렌즈 뒤 |
| 해상도 | 1,024 × 1,024 |
| 측정 및 분석 | |
|---|---|
| 선택 가능 온도 범위 | 최대 1,500°C, 최대 2,000°C |
| 자동 게인 (Gain) 제어 | 수동, 선형, 안정 균등화 (Plateau Equalization), 투자 수익률 (ROI), 디지털 관련 세부사항 보강 (DDE) |
| 정확도 | 검침 결과의 ±2℃ 또는 ±2% |
| 표준 온도 범위 | -20°C ~ 350°C |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | Genlock; IRIG-B; 동기화, 비동기화, Trigger In |
| 아날로그 동영상 | NTSC, PAL, S-비디오, SVGA |
| 일반 | |
|---|---|
| 무게 [렌즈 제외] | 4.5 kg |
| 크기 [L x W x H ] (렌즈 제외) | 218 × 143 × 158 mm |
| 전력 | |
|---|---|
| 전원 | 24 VDC |
| 환경 및 인증 | |
|---|---|
| 고도 | 0 ~ 12,192 미터 작동, 0 ~ 21,336 미터 미작동 |
| 마운트 장착 | 2 × ¼”-20, 1 × 3/8”– 16, 4 × 10/24 |
| 보관 온도 범위 | -55°C ~ 80°C |
| 작동 온도 범위 | -40°C ~ 50°C |
| 충격 및 진동 | 40 g, 11 msec ½ 정현파 / 4.3 g RMS 무작위 진동, 모든 3 축 |
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
