FLIR Si124

산업용 음향 이미징 카메라

Product Variations

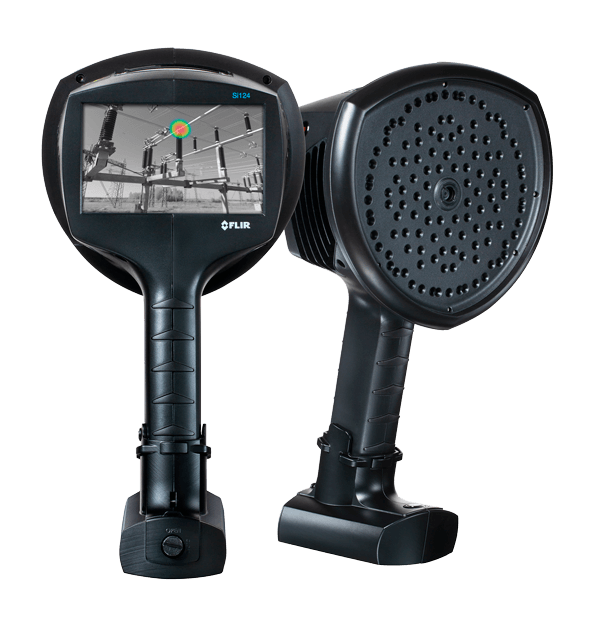

FLIR Si124 음향 이미징 카메라는 압축 공기 시스템에서 가압 누출을 찾거나 고전압 전기 시스템에서 부분 방전 감지를 보조할 수 있습니다. 한 손으로 사용할 수 있는 이 경량 솔루션을 사용하면 기존 방법보다 최대 10배 더 빠르게 문제를 파악할 수 있습니다. 124개의 마이크를 갖춘 Si124는 시끄러운 산업 환경에서도 초음파 정보를 시각적으로 표시하는 정밀한 음향 이미지를 생성합니다. 음향 영향이 디지털 카메라 사진 위에 실시간으로 이동되므로 사운드의 소스를 정확하게 찾을 수 있습니다. Si124는 사용자가 오프라인 편집, 분석, 고급 보고서 생성을 위해 음향 영상을 FLIR Thermal Studio 제품군으로 가져올 수 있는 플러그인 기능을 제공합니다. FLIR Acoustic Camera Viewer 클라우드 서비스를 사용하여 현장 분석 및 보고를 수행할 수도 있습니다. FLIR Si124는 정기적인 유지보수 일정을 통해 시설의 공과금 비용을 절감하고 새로운 압축기를 설치하는 것을 지연하는 데 도움을 드릴 수 있습니다.

무선 배터리 옵션이 포함된 추가 모델에서 제공됩니다. 누출 감지 애플리케이션용 Si124-LD 또는 전기 유틸리티 애플리케이션용 Si124-PD. 아래 관련 제품 섹션에서 해당 모델을 확인해 보십시오.

가압 공기 누출 및 부분 방전을 신속하게 찾아냅니다.

사운드 이미징으로 기존의 방법에 비해 최대 10배 더 빠르게 압축 공기 누출, 부분 방전, 코로나를 감지합니다.

공압 장비에 적절한 공기압을 보장하고 부분 방전 또는 코로나를 정확하게 찾아 과도한 설비 비용, 장비 고장 및 가동 중단 시간을 최소화합니다.

한 손으로 조작할 수 있는 이 가볍고 스마트한 도구로 누출 심각도와 부분 방전 유형을 실시간으로 분류해 보십시오.

사양

Highlighted
Acoustic Measurement	124 low-noise MEMS microphones, real-time sound visualization
Discharge Classification	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Severity Assessment	Automatic AI-based severity assessment including recommended actions
Distance	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Leak Rate	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)

이미징 및 광학
Camera software update	Automatic over Wi-Fi USB via computer
Dynamic Range	Low limit: <-15 dB High limit: >120 dB
Field of view [FOV]	62° × 49°
Frame Rate	Video: 25 fps Acoustic image: 30 fps
Video Frame Rate	25 fps
Video Image Resolution	800 × 480
Zoom	2x digital zoom

측정 및 분석
Acoustic Measurement	124 low-noise MEMS microphones, real-time sound visualization
Bandwidth	2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz
Discharge Classification	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Discharge Detection	Automatic detection 50 / 60 Hz
Distance	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Leak Rate	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)
Severity Assessment	Automatic AI-based severity assessment including recommended actions

사용자 인터페이스
Display	Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable)
Input Device	Resistive touchscreen
Power On Indicator	LED (red)

전력
Battery	Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A
Battery Charger	Si124 Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A Max output: 13.8 V, 4.0 A Si124 Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A
Battery weight	985 g (2.2 lb)
External Battery	LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A
Internal Battery	Li-Ion 6 Wh
Nominal Input Voltage	Si124 Acoustic Camera: 12 V Max input: 15 V 2 A Si124 Cordless: 12 V Max input: 15 V 2.5 A

환경 및 인증
Operating And Storage Humidity	Recommended 0 to 90%
Operating And Storage Temperature Range	Recommended –10°C to 50°C (14°F to 122°F)
Operating Temperature Range	–10°C to 50°C (14°F to 122°F)
Storage Temperature Range	-20°C to 70°C (-4°F to 158°F)
Warranty	http://www.flir.com/warranty/

일반
Battery Cord Length	0.75 m (2.46 ft), extended 1.5 m (4.92 ft)
Battery Size	90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in)
Packaging Type	Cardboard box
Packaging Weight	Si124 Acoustic Camera: 4.5 kg (9.9 lb) Si124 Cordless: 4 kg (9 lb)
Size	Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in)
Total Weight [Including All Accessories]	Si124 Acoustic Camera: 2.9 kg (6.4 lb) Si124 Cordless: 1.25 kg (2.76 lb)
Weight	Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb)
