비고: 추가 Si124는 시리즈 지원 관련 자료 Support.FLIR.com을 방문하십시오.
단종

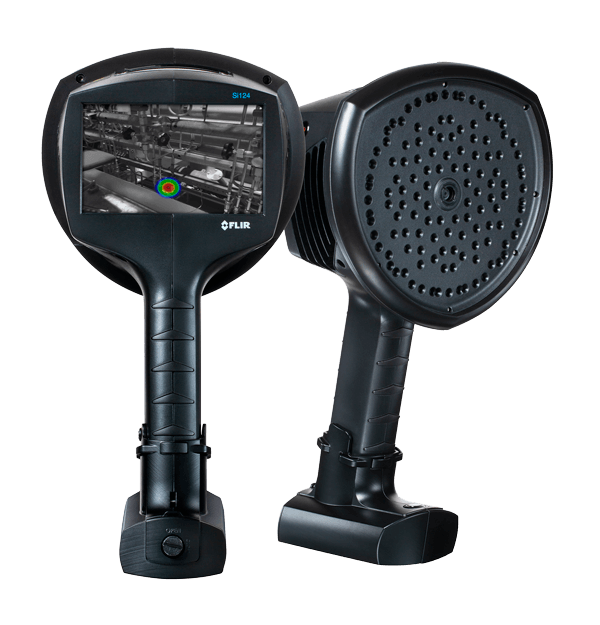

FLIR Si124-LD
압축 공기 누출 감지를 위한 산업용 음향 이미징 카메라
FLIR Si124-LD 음향 이미징 카메라는 압축 공기 시스템에서 기존 방법보다 최대 10배 더 빠르게 가압 누출 위치를 찾는 것을 보조할 수 있습니다. 한 손으로 사용할 수 있는 이 경량 솔루션은 124개의 마이크가 장착되어 있으며 시끄러운 산업 환경에서도 초음파 정보를 시각적으로 표시하는 정밀한 음향 이미지를 생성합니다. 음향 영향이 디지털 카메라 사진 위에 실시간으로 이동되므로 사운드의 소스를 정확하게 찾을 수 있습니다. Si124-LD는 사용자가 오프라인 편집, 분석, 고급 보고서 생성을 위해 음향 영상을 FLIR Thermal Studio 제품군으로 가져올 수 있는 플러그인 기능을 제공합니다. FLIR Acoustic Camera Viewer 클라우드 서비스를 사용하여 현장 분석 및 보고를 수행할 수도 있습니다. FLIR Si124-LD는 정기적인 유지보수 일정을 통해 시설의 공과금 비용을 절감하고 새로운 압축기를 설치하는 것을 지연하는 데 도움을 드릴 수 있습니다.
무선 배터리 옵션이 포함된 추가 모델에서 사용 가능: 전기 유틸리티 애플리케이션용 Si124-PD 또는 전기 유틸리티 및 누출 감지 애플리케이션용 Si124. 아래 관련 제품 섹션에서 해당 모델을 확인해 보십시오.
가압 공기 누출을 신속하게 파악
사운드 이미징으로 기존의 방법에 비해 최대 10배 더 빠르게 압축 공기 누출을 감지합니다.
공압 장비에 적절한 공기압을 보장하여 과도한 설비 비용, 장비 고장 및 가동 중단 시간을 최소화합니다.
한 손으로 조작할 수 있는 이 가볍고 스마트한 도구로 누출 심각도를 실시간으로 분류해 보십시오.
사양
| 강조 표시됨 | |
|---|---|
| 음향 측정 | 124 low-noise MEMS microphones, real-time sound visualization |
| 심각도 평가 | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| 거리 | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| 누출 속도 | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| 이미징 및 광학 | |
|---|---|
| 동영상 프레임률 | 25 fps |
| 동작 범위 | Low limit: <-15 dB High limit: >120 dB |
| 비디오 이미지 해상도 | 800 × 480 |
| 시야각 (FOV) [시야각 (FOV)] | 62° × 49° |
| 줌 | 2x digital zoom |
| 카메라 소프트웨어 업데이트 | Automatic over Wi-Fi USB via computer |
| 프레임률 | Video: 25 fps Acoustic image: 30 fps |
| 측정 및 분석 | |
|---|---|
| 거리 | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| 누출 속도 | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| 대역폭 | 2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz |
| 심각도 평가 | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| 음향 측정 | 124 low-noise MEMS microphones, real-time sound visualization |
| 사용자 인터페이스 | |
|---|---|
| 디스플레이 | Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable) |
| 입력 장치 | Resistive touchscreen |
| 전원 켜짐 표시기 | LED (red) |
| 전력 | |
|---|---|
| 공칭 입력 전압 | Si124-LD Acoustic Camera: 12 V
Max input: 15 V 2 A Si124-LD Cordless: 12 V Max input: 15 V 2.5 A |
| 내장 배터리 | Li-Ion 6 Wh |
| 배터리 | Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A |
| 배터리 무게 | 985 g (2.2 lb) |
| 배터리 충전기 | Si124-LD Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A
Max output: 13.8 V, 4.0 A Si124-LD Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A |
| 외장 배터리 | LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A |
| 환경 및 인증 | |
|---|---|
| 보관 온도 범위 | -20°C to 70°C (-4°F to 158°F) |
| 작동 및 보관 습도 | Recommended 0 to 90% |
| 작동 온도 범위 | –10°C to 50°C (14°F to 122°F) |
| 일반 | |
|---|---|
| 무게 | Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb) |
| 배터리 코드 길이 | 0.75 m (2.46 ft), extended 1.5 m (4.92 ft) |
| 배터리 크기 | 90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in) |
| 총 중량[모든 액세서리 포함] | Si124-LD Acoustic Camera: 2.9 kg (6.4 lb) Si124-LD Cordless: 1.25 kg (2.76 lb) |
| 크기 | Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in) |
| 포장 무게 | Si124-LD Acoustic Camera: 4.5 kg (9.9 lb) Si124-LD Cordless: 4 kg (9 lb) |
| 포장 형태 | Cardboard box |
