단종

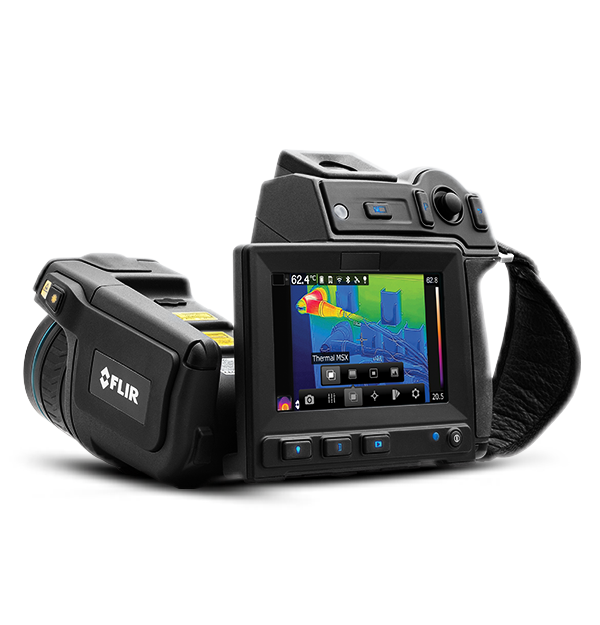

FLIR T600
예방 정비를 위한 열화상 카메라
FLIR T600을 통해 전기 및 기계 장비의 문제를 해결할 수 있기 때문에 안정적으로 제품을 작동시킬 수 있으며 즉각적으로 문제에 대한 보고서를 작성할 수 있습니다. 172,800 (480 * 360) 픽셀 적외선 분해능과 밝은 4.3인치 LCD 터치스크린으로 전기 저항, 기계적 마모 및 기타 문제를 표시하는 열을 쉽게 확인할 수 있습니다. 유연하고 신뢰할 수 있는 열화상 카메라를 통해 안전한 작동을 보장하고 비용 손실이 큰 작동 중단을 차단할 수 있습니다.
첨단 이미지 및 정확도
T600의 광학 블록은 간편한 표적 추적을 위해 120도 회전하며 자동 방향 설정 기능을 통해 항상 읽기 편한 상태로 전환됩니다.
직관적인 사용자 인터페이스에서 화면 스케치와 같은 도구에 이르는 T600bx의 기능은 효율성을 향상시키고 생산성을 증대 시킵니다.
이미지 분석 및 공유를 위해 FLIR Tools 모바일에 와이파이를 연결하거나 METERLiNK를 통해 카메라에 시험 및 측정 데이터를 전송합니다.
사양
| 강조 표시됨 | |
|---|---|
| 적외선 해상도 | 480 – 360 픽셀 |
| 열 감도_NETD | < 40 mK @ +30°C |
| 작동 온도 범위 | -40°C ~ 650°C |
| 정확도 | 25°C 명목 온도에서 ±2°C 또는 2% |
| 시야각 (FOV) [시야각 (FOV)] | •15° •11° |
| 디스플레이 | 내장형 터치 스크린, 4.3인치 와이드스크린 LCD, 800 × 480 픽셀 |
| 저장 매체 | 탈착식 메모리 SD 카드 |
| 이미징 및 광학 | |
|---|---|
| F-값 | 1.0 |
| UltraMax | 없음 |
| 공간 해상도 [I시야각 (FOV)] | 0.55 mrad |
| 내장 디지털 카메라 | 5 메가픽셀, LED 조명 포함(사진은 별도의 이미지) |
| 동영상 램프 | 내장형 LED 램프 |
| 디스플레이 유형 | 정전식 터치 스크린 |
| 디지털 이미지 보강 | 적응형 디지털 노이즈 감소 |
| 디지털 줌 | 1-4× 연속 |
| 디지털 카메라 시야각(FOV) | 적외선 렌즈 적응 |
| 라디오메트릭(radiometric 적외선 동영상 스트리밍 | USB를 이용해 PC로 또는 와이파이를 이용해 모바일 장치와 완벽한 호환 |
| 레이저 | 전용 버튼으로 활성화 |
| 레이저 정렬 | 위치는 적외선 이미지에 자동으로 표시됨 |
| 렌즈 구분 | 자동 |
| 뷰파인더 | N/A |
| 비 방사 측정(Non_radiometric) 적외선 동영상 녹화 | 메모리 카드에 MPEG-4 저장 |
| 비 방사선 측정(Non_radiometric) 적외선 동영상 스트리밍 | 와이파이를 이용한 MPEG-4 USB를 이용한 비압축 컬러 비디오 |
| 수동 이미지 조정 | 선형 기반, 레벨/스팬/최대/최소 조정 가능 |
| 스케치 | 열화상/디지털 사진을 추출하거나 사전 정의된 스탬프 추가 |
| 스펙트럼 범위 | 7.5 – -14 µm |
| 시야각 (FOV) [시야각 (FOV)] | •15° •11° |
| 실화상 동영상 녹화 | 메모리 카드에 MPEG-4 저장 |
| 실화상 동영상 스트리밍 기능 | 와이파이를 이용한 MPEG-4 USB를 이용한 비압축 컬러 비디오 |
| 실화상 이미지 | 열화상/실화상/혼합 이미지P-i-P/MSX(크기 조장 및 이동 가능) 및 섬네일 갤러리 |
| 열 감도_NETD | < 40 mK @ +30°C |
| 이미지 기술 | 짧은 노트 추가(JPEG EXIF 태그로 저장) |
| 이미지 주파수 | 30 Hz |
| 자동 방향 설정 | 제공 |
| 자동 이미지 조정 | 연속, 히스토그램 기반 |
| 적외선 이미지 | 풀컬러 적외선 이미지 |
| 적외선 해상도 | 480 – 360 픽셀 |
| 초점 | 자동(원샷) 또는 수동 |
| 초점 길이 | 41 mm |
| 최소 초점 거리 | 0.5 m |
| 카메라 소프트웨어 업데이트 | PC 소프트웨어 FLIR Tools 사용 |
| 카메라 크기(렌즈 제외) [L x W x H] | 143 × 195 × 95 mm |
| 컬러 팔레트 | 아이언, 레인보우, 레인보우 HC, 백색 고온(white hot), 흑색 고온(black hot), 아크틱, 라바 |
| 탐지기 유형 | 초점면 배열(FPA), 비냉각식 마이크로볼로미터 |
| 탐지기 피치 | 17 µm |
| 프레임률 | 30 Hz |
| 픽쳐 인 픽쳐 (PIP) | 실화상 이미지에서 크기 변경 및 이동 가능 적외선 영역 |
| 측정 및 분석 | |
|---|---|
| 광 전송 보정 | 자동, 내부 센서 신호에 따라 |
| 구역 | 5 + 5 영역(상자 또는 원) 최대/최소/평균 포함(수집 후 분석) |
| 기준 온도 | 온도차를 이용한 수동 설정 |
| 대기 투과 보정 | 거리, 주변 온도 및 상대 습도를 위한 입력에 따라 자동 |
| 대상 온도 범위 | –40°C ~ +150°C +100°C ~ +650°C |
| 반사되어 돌아온 겉보기 온도 조정 | 자동, 반사된 온도 입력에 따라 |
| 방사율 보정 기능 | 0.01~1.0까지 가변 또는 재료 목록에서 선택 |
| 사전 측정 설정 | 측정 없음, 중앙 지점, 핫스팟, 콜드 스팟, 사용자 사전 설정 1, 사용자 사전 설정 2 |
| 스팟 미터 | 10.0 |
| 외장 광학 기기 및 윈도우 보정 | 자동, 광학/창 전송 및 온도 입력에 따라 |
| 작동 온도 범위 | -40°C ~ 650°C |
| 정확도 | 25°C 명목 온도에서 ±2°C 또는 2% |
| 차이 온도 | 측정 기능 간 델타 온도 또는 기준 온도 |
| 측정 기능 알람 | 선택한 측정 기능에서 청각/시각 경보(초과/미만) |
| 측정 보정 | 복사율, 반사된 온도, 상대 습도, 주변 온도, 물체 거리, 외부 적외선 창 보정 |
| 컬러 알람 [등온선] | 초과/미만/간격 |
| 사용자 인터페이스 | |
|---|---|
| 디스플레이 | 내장형 터치 스크린, 4.3인치 와이드스크린 LCD, 800 × 480 픽셀 |
| 보고서 생성 | 종합 보고서 생성 기능을 포함한 별도의 PC 소프트웨어 |
| 음성 | 이미지와 함께 저장된 60초(블루투스를 통해) |
| 텍스트 | 테이블 추가 사전 정의된 템플릿 간 선택하거나 FLIR Tools에서 자체 생성 |
| 통신 및 데이터 저장 공간 | |
|---|---|
| METERLiNK | 무선 연결(블루투스): METERLiNK 포함 FLIR 계측기 |
| METERLiNK_블루투스 | 주파수 범위: 2402–2480 MHz |
| SD 카드 | 탈착식 SD 메모리 카드를 위한 카드 슬롯 1개 |
| USB | USB-A: 외부 USB 장치 연결 USB 미니-B: PC에서 또는 PC로 데이터 전송/비압축 컬러 비디오 |
| USB_표준 | 고속 USB 2.0 |
| WiFi | 표준: 802.11 b/g 주파수 범위: 2412–2462 MHz 최대 출력 전력: 15 dBm |
| 동영상 출력 | 디지털 비디오 출력(DVI) |
| 동영상 커넥터 유형 | HDMI 호환 |
| 안테나 | 내부 |
| 이미지 저장 | 메모리 카드에 표준 JPEG, 디지털 사진 및 측정 데이터 포함 |
| 이미지 저장 모드 | 열화상 및 디지털 사진을 동일한 JPEG 파일에 동시 저장 디지털 사진을 별도의 JPEG 파일로 저장하도록 선택 |
| 인터페이스 | USB-미니, USB-A, 블루투스, Wi-Fi, 디지털 비디오 출력 |
| 저장 매체 | 탈착식 메모리 SD 카드 |
| 타임 랩스 | 15초~24시간 |
| 파일 형식 | 측정 데이터가 포함된 표준 JPEG |
| 파일 형식_실화상 | 표준 JPEG, 해당 열화상과 자동으로 연계 |
| 전력 | |
|---|---|
| 배터리 유형 | 충전식 리튬이온 배터리 |
| 배터리 작동 시간 | >2.5 hrs |
| 외부 전원 연결 | AC 어댑터 90-260 VAC, 50/60 Hz 또는 차량에서 12 V(표준 플러그 포함 케이블, 선택사항) |
| 충전 시간 | 90 % 충전까지 2.5시간, LED 충전 상태 표시 |
| 충전 시스템 | 카메라 내(AC 어댑터 또는 차량의 12 V) 또는 2-베이 충전기 |
| 충전 온도 | 0°C ~ +45°C |
| 환경 및 인증 | |
|---|---|
| EMC | ETSI EN 301 489-1 (무선) ETSI EN 301 489-17 EN 61000-6-2 (내성) EN 61000-6-3 (배출) FCC 47 CFR 파트 15 등급 B (배출) ICES-003 |
| 레이저 분류 | 등급 2 |
| 레이저 유형 | 반도체 AlGaInP 다이오드 레이저, 1 mW, 635 nm (적색) |
| 방사율 표 | 사전 정의된 재료의 복사율 표 |
| 보관 온도 범위 | –40°C ~+70°C |
| 삼각대 마운트 | UNC ¼"-20 |
| 습도 [작동 및 저장] | IEC 60068-2-30/24 h 95% 상대습도 +25°C ~ +40°C/2 사이클 |
| 안전 | EN/UL/CSA/PSE 60950-1 |
| 인캡슐레이션 | IP 54 (IEC 60529) |
| 작동 온도 범위 | –15°C ~ +50°C |
| 전파 스펙트럼 | ETSI EN 300 328 FCC 파트 15.247 RSS-247 2권 |
| 진동 | 2 g (IEC 60068-2-6) |
| 충격 | 25 g (IEC 60068-2-27) |
| 일반 | |
|---|---|
| 무게 | 1.3 kg |
| 포장 크기 | 495 x 192 x 370 mm |
| 하우징 소재 | 마그네슘 |
액세서리
- IR 렌즈, 15° FOV, 41.3mm(T197914)
- IR 렌즈, 80° FOV, 6.5mm(T198065)
- IR lens , 7° FOV, 88.9mm (T198166)
- Close-up IR lens, 2.9x (50 µm) with case (T198059)
- Close-up IR lens, 5.8x (100 µm) with case (T198060)
- Close-up IR lens, 1.5x (25 µm) with case (T198066)
- IR 렌즈, 45° FOV, 13.1mm(T197915)
- IR lens, 25° FOV, 24.6mm (T197922)
