Discontinued

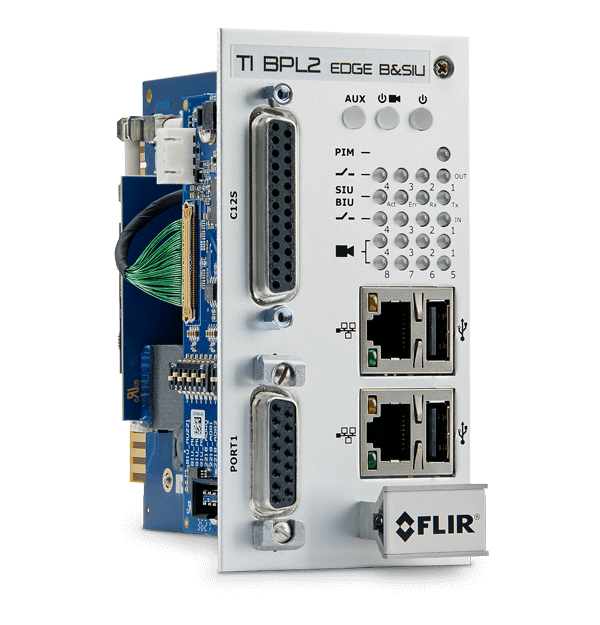

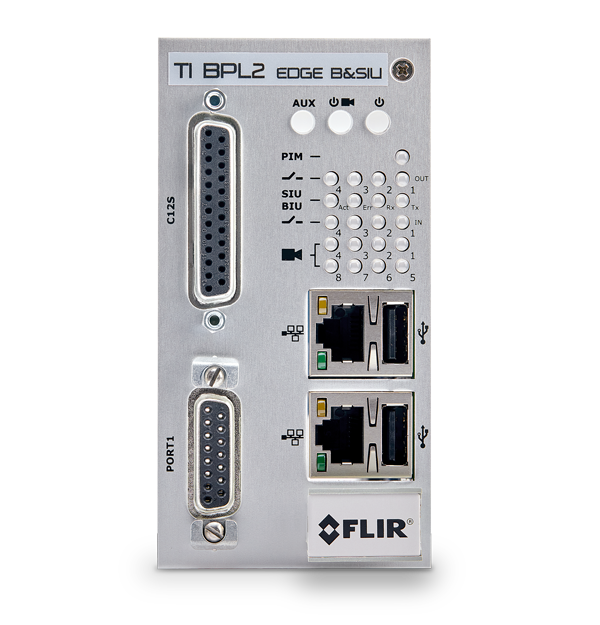

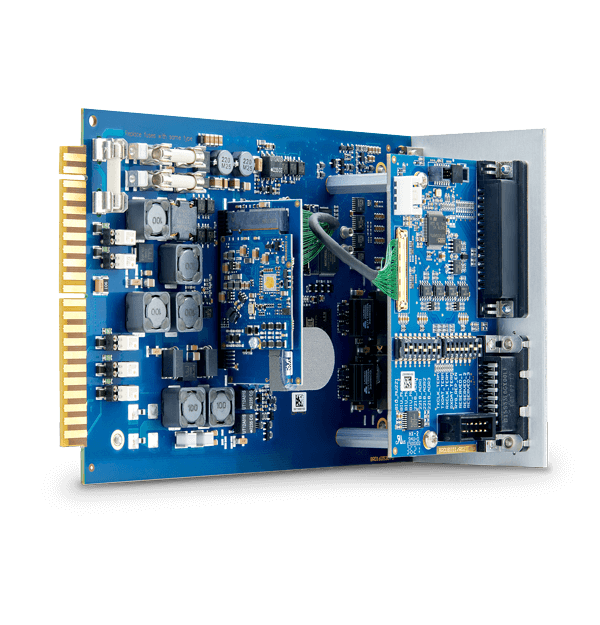

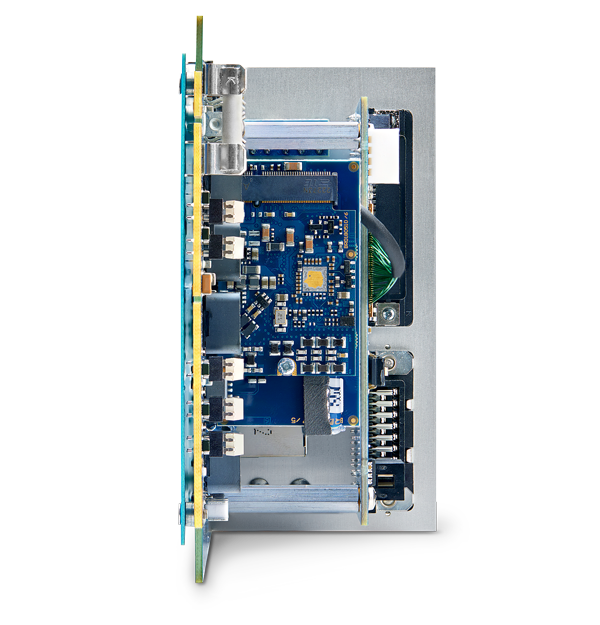

TI BPL2 EDGE B 및 SIU INTERFACE
2세대 광대역 전력선 통신 에지 인터페이스
• BPL2 센서 및/또는 전력선(PL) 센서의 구역 출력을 컨트롤러에 연결하여 BPL2 센서 및/또는 PL 센서에 전원 및 통신 제공
• 시스템 구성 및 보기를 위해 PC를 BPL2 센서 및/또는 PL 센서 연결
• 최대 카메라 수: 네 개의 BPL2 또는 PL 센서
• 호환 BPL2 센서: ThermiCam2, TrafiCam X-Stream2, TrafiSense 2
• 호환 PL 센서: TrafiOne
• 최대 4개의 BPL2/PL 센서 권장
사양
| 통신 | |
|---|---|
| Connector | 케이블 BPL2 센서 – 인터페이스: 클램프를 통한 와이어(후면) 3개: DC 전원 및 통신용 와이어 2개: 전원선(BPL) 광대역 및 기능 접지 와이어 1개 인터페이스용 장착: EDGE 랙 장착 가능 |
| Ethernet | × RJ45 이더넷 커넥터 2개(10/100Mbit 자동 스위칭) |
| Input | 전면의 SIU-ATC 컨트롤러용 C12S 커넥터 사용 가능 EDGE 커넥터를 통한 광학 결합 건식 접점 4개(후면, 핀 F/H, W/X, S/T, Y/Z) Imax = 50mA, Umax = 48V DC 이벤트 시 닫기 또는 이벤트 시 열기(소프트웨어에서 설정) 출력 LED(전면, 녹색) 4개 감지 출력 1~4 및 공통 감지 출력 1~4 EDGE 커넥터를 통한 입력 접점(후면, 핀 1, 2, 3, 10) 4개 입력 LED(전면, 녹색) 4개 참고: 최대 5개의 4 I/O USB 장치를 통해 최대 20개의 추가 감지 출력 추가 가능 |
| Output | 감지 출력: Port-1 커넥터(전면, SDLC) - TS-2/ATC 컨트롤러 연결로 출력 상태 64개 상태 오류 출력: EDGE 커넥터(후면, 핀 J/K) - Imax = 50mA, Umax = 48V DC를 통한 광학 절연 스위치 부품 1개 이벤트 시 열림(하드웨어 출력) BPL2 센서 상태 LED(전면, 2색 녹색/빨간색) 8개 오류 출력 및 공통 오류 출력 오류 출력 오류 기능 출력: 오류 출력 활성 = TI BPL2 EDGE B&SIU 또는 전원 공급 장치 중단 오류, 또는 오류 출력 활성 = 출력이 할당된(예: 통신 없음) 4 I/O USB 오류(예: 통신 없음) 또는 오류 출력 활성 = 해당 BPL2 센서 오류(예: 통신 없음) |
| 전기적 특성 | |
|---|---|
| Power | 전원 입력: 12V DC~60V DC, EDGE 커넥터(후면, 핀 A/B, 극성 민감), 전원 버튼 및 LED(전면, 두 가지 색상 녹색/빨간색). BPL2 센서의 경우 EDGE 커넥터(후면, 핀 D/E)를 통해 24VDC~48V DC 분리. 참고: 여러 개의 BPL2 센서 및/또는 긴 케이블 거리의 경우 핀 D/E에서 48V DC 권장 전원 출력: 유휴 전원 IN, EDGE 커넥터(후면, 핀 P/R, 극성 비민감)를 통함 참고: 인터페이스 수준에서 BPL2 센서에 대한 BPL2 통신 추가) 전력 소비: 인터페이스만 해당: 일반 ≤5W(시작 시 6W 피크) 최대, 주변부와의 인터페이스: 24V DC에서 <100W 전류 소비: 인터페이스만 해당: 일반 ≤24V DC에서 210mAC 최대, 주변부와의 인터페이스: 24V DC에서 <4A |
| 환경적 특성 | |
|---|---|
| Operating Temperature Range | NEMA II 사양: -34°C~74°C |
| Shock and Vibration | FCC: FCC Part 15 Class B 충격 및 진동 NEMA II 사양 |
| 기계적 특성 | |
|---|---|
| Dimensions | H × W × D: 115mm × 59mm × 191mm 표준 미국 EDGE 랙 높이 및 깊이; 너비 = 이중 슬롯 |
| Weight | 450g |
