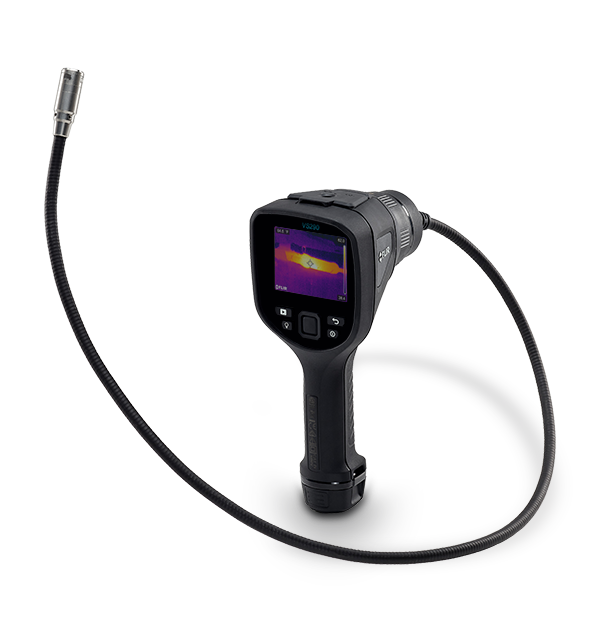

FLIR VS290-32
직사각형 프로브 팁이 포함되어 있는 열화상 MSX® 비디오스코프 키트
Product Variations
FLIR VS290-32은 전력 설비 관리, 건축물 검사, 제조 공정 전문가 등이 안전성과 생산성을 향상시키고 각종 진단 업무에 소요되는 시간을 단축시킬 수 있도록 설계된 최초의 산업용 열화상/실화상 비디오스코프입니다. FLIR 특허 MSX®(멀티-스펙트럼 다이내믹 이미징) 기술 및 플렉스 포인트 기술이 적용된 실화상 카메라 프로브를 활용하면 접근하기 어려운 위치에 발생한 숨어 있는 문제도 그 어느 때보다 쉽게 찾아낼 수 있습니다. 또한, CAT IV 600V 인증을 받았을 만큼 우수한 내구성으로 덮개를 제거하거나 검사 대상이 있는 곳에 직접 들어가지 않고도 작은 틈새를 통해 지하 창고 등의 공간도 검사할 수 있는 편리함과 안전성을 제공합니다.
올인원 형식의 열화상 MSX® 겸 실화상 비디오스코프
160 × 120의 해상도를 지원하고 MSX 기능, 2MP 실화상 카메라를 탑재하고 있어, 비접촉식으로 숨어 있는 문제도 빠르게 찾아낼 수 있게 도와주는 트루 열화상 기기.
3.5 인치 컬러 디스플레이를 통해 결과를 쉽게 확인하고, 기본으로 포함된 SD 메모리 카드 또는 USB-C 케이블을 사용하면 이미지나 동영상을 다운로드, 공유할 수 있습니다.
CAT IV 600V 인증, 작업이 가장 까다로운 환경 조건에서도 먼지나 물에 대해 높은 수준의 보호 기능 발휘.
Detailed Thermal Images Improve Inspections
Perform utility, building, and mechanical inspections from a safe distance using 160 × 120 thermal probe, including options with built-in visual camera and MSX® (Multispectral Dynamic Imaging) detail enhancement.
Inspect Previously Unreachable Components
See into dark, cramped spaces such as engines or motors with slim, 19 mm head and bright work light.
Versatile, Rugged, and Reliable
Easily exchangeable probes have IP67 camera tips to protect against water and dust and are CAT IV 600V-rated to help make electrical inspections safer.
결과의 분석, 편집 및 보고 기능 지원
VS290 비디오스코프 키트는 빠른 분석, 이미지 편집 및 보고서 생성을 위해 Flir Thermal Studio Suite 소프트웨어와 호환됩니다. 이 데스크톱 소프트웨어를 사용하면 문제와 해결 방법을 보여주는 전후 이미지를 포함하여 검사 결과를 문서화하고 공유할 수 있습니다.
사양
| Highlighted | |
|---|---|
| IR Resolution | 160 × 120 pixels |
| 이미징 및 광학 | |
|---|---|
| Built_in Digital Camera | FLIR VS290-21: No FLIR VS290-32, FLIR VS290-33: Yes |
| Color palettes | Iron, Rainbow, Gray, Below alarm, Above alarm |
| Detector Pitch | 12 µm |
| Detector Type | Focal plane array (FPA), uncooled microbolometer |
| Field of view [FOV] | 57° × 44° |
| Focus | Focus free |
| Image Frequency | 8.7 Hz |
| Image Modes | FLIR VS290-21: IR only FLIR VS290-32, FLIR VS290-33: IR only, Visual only, MSX® |
| IR Resolution | 160 × 120 pixels |
| Minimum Focus Distance | 0.15 m |
| MSX | Embosses visual details on full resolution thermal image |
| Spectral Range | 8 µm to 14 µm |
| Thermal Sensitivity_NETD | <100 mK |
| 측정 및 분석 | |
|---|---|
| Accuracy | At ambient temp. 15 to 35°C (59 to 95°F) and object temp. above 0°C (32°F)
0 to 100°C (32 to 212°F): ±3°C (±5.5°F) 100 to 400°C (212 to 752°F): ±3% |
| Camera size [L x W x H] | FLIR VS290-21: Complete kit with case: 53 × 33 × 16.5 cm (20.87 × 12.99 × 6.5 in) Display: 26.4 × 11 × 11 cm (10.4 × 4.3 × 4.3 in) VSC-IR21 Probe: 111.5 cm × 0.69 cm (43.9 × 0.3 in) Probe tip: 19 mm diameter FLIR VS290-32: Complete kit with case: 118 × 45 × 16 cm (46.46 × 17.72 × 6.3 in) Display: 26.4 × 11 × 11 cm (10.4 × 4.3 × 4.3 in) Probe: 212.2 × 0.69 cm (83.5 × 0.3 in) Probe tip: 71.71 × 40.52 × 11 mm (2.8 × 1.6 × 0.4 in) FLIR VS290-33: Complete kit with case: 118 × 45 × 16 cm (46.46 × 17.72 × 6.3 in) Display: 26.4 × 11 × 11 cm (10.4 × 4.3 × 4.3 in) Probe: 212.2 × 0.69 cm (83.5 × 0.3 in) Probe tip: 71.71 × 40.52 × 11 mm (2.8 × 1.6 × 0.4 in) |
| Camera weight incl battery | FLIR VS290-21: Complete kit with case: 4.8 kg (10.58 lb) Display: 640 g (1.41 lb) Probe: 490 g (1.08 lb) FLIR VS290-32: Complete kit with case: 13 kg (28.66 lb) Display: 640 g (1.41 lb) Probe: 470 g (1.04 lb) FLIR VS290-33: Complete kit with case: 13 kg (28.66 lb) Display: 640 g (1.41 lb) Probe: 470 g (1.04 lb) |
| Color alarm [isotherm] | Above, below |
| Emissivity Correction | 3 pre-set and 1 custom emissivity setting |
| Measurement Presets | No measurement, center spot, hot spot, cold spot |
| Object Temperature Range | -10 to 400°C (14 to 752°F) |
| Spot Meter | 1 in live mode |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Communication Interfaces | USB Type-C: data transfer/power |
| Memory Type | Removable SD card (16 GB) included |
| Saved image format | Radiometric JPEG |
| 사용자 인터페이스 | |
|---|---|
| Display | 3.5 in RGB TFT LCD (320 × 240 pixels) |
| 전력 | |
|---|---|
| Battery operating time | >5 hours (full LCD brightness and worklight on) |
| Battery Type | Rechargeable 3.7 V Li-ion battery, charged in camera or on separate charger |
| 일반 | |
|---|---|
| Form Factor | FLIR VS290-21: Forward-viewing camera FLIR VS290-32, FLIR VS290-33: Side-viewing cameras |
| Packaging | FLIR VS290-21: Videoscope display, thermal camera probe, two rechargeable batteries, battery charger, SD card, USB cable, wrist strap, hard case, printed documents FLIR VS290-32, FLIR VS290-33: Videoscope display, MSX camera probe, two rechargeable batteries, battery charger, SD card, USB cable, wrist strap, hard case, printed documents |
| Probe Length | FLIR VS290-21: 1 m (3.3 ft) without probe tip FLIR VS290-32, FLIR VS290-33: 2 m (6.6 ft) without probe tip |
| 환경 및 인증 | |
|---|---|
| Certifications | ETL, CE, RCM, FCC |
| EMC | EN 61326-1, EN 61000-6-2 (Immunity), EN 61000-4-2 (ESD), EN61000-6-3 (Emissions), FCC 47 CFR Part 15 Class B |
| Encapsulation | Probe Tip: IP67 (IEC 60529) , Main body/cable: IP54 |
| Humidity [operating and storage] | 5% to 90% relative humidity (RH) non-condensing |
| Operating Temperature Range | -10 to 50°C (14 to 122°F) |
| Safety | CAT IV 600V |
| Shock | 25 g (IEC 60068-2-29) |
| Storage Temperature Range | -20 to 60°C (-4 to 140°F) |
| Vibration | 2 g (IEC 60068-2-6) |
| Warranty | FLIR 2-10 warranty |
