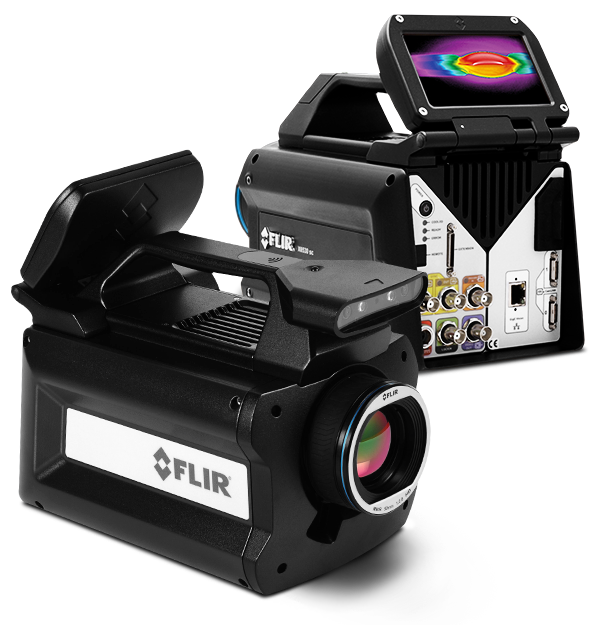

FLIR X6530sc 열화상 카메라는 가장 엄격한 분야의 과학자와 R&D 전문가를 위한 우수한 열 측정 성능과 최첨단의 연결 기능을 제공합니다. 이 카메라에는 냉각식 텔루화수은카드뮴 (MCT) 디텍터가 장착되어 있어 640 x 512 픽셀의 선명한 이미지를 제공하며 25mK 미만의 작은 온도차로 감지할 수 있습니다. 또한 4-슬롯 모터 구동 필터 휠로 자동 필터 인식과 측정 매개변수 조정이 가능합니다.
최신 연결 기능, 간편한 사용
최대 145 Hz 풀프레임까지 프레임 속도를 조절할 수 있으며 윈도우잉에서 이미지를 최대 3,699 Hz까지 전달할 수 있습니다.
연결 옵션에는 전 대역폭 데이터 수집을 위한 카메라 링크 베이스, 간편한 연결을 위한 기가비트 이더넷, 표준 BNC 등이 있습니다.
FLIR ResearchIR 맥스 소프트웨어와 함께 원활하게 작동해 열화상 데이터의 직관적인 보기, 기록 및 처리를 가능하게 합니다.
사양
| Highlighted | |
|---|---|
| Resolution | 640 x 512 |
| Detector Pitch | 15 µm |
| Spectral Range | 7.7 – 9.3 µm |
| Detector Type | 텔루르화수은카드뮴 (MCT) |
| Camera f_number | 3.0 |
| Dynamic Range | 14-비트, 16 비트 DRX 포함 |
| NETD | <25 mK (일반적으로 20 mk) |
| Frame Rate | 145 Hz: 640 x 512 최대 3699 Hz: 132 x 8 |
| Integration Time | 10 µs ~ 20,000 µs |
| Standard Temperature Range | 5°C ~ 150°C |
| Filtering | 4위치 모터 구동, 드리프트 보정 및 자동 식별 포함 |
| Focus | USL 매커니즘 또는 수동 |
| 이미징 및 광학 | |
|---|---|
| Analog Palettes | 선택 가능 8-비트 |
| Available Lenses | NA |
| Camera f_number | 3.0 |
| Close_up Lenses_Microscopes | NA |
| Detector Pitch | 15 µm |
| Detector Type | 텔루르화수은카드뮴 (MCT) |
| Digital Data Streaming | 동시 기가비트 이더넷 및 카메라 링크 베이스 |
| Display Overlay | 온도 측정 및 눈금 |
| Dynamic Range | 14-비트, 16 비트 DRX 포함 |
| Filtering | 4위치 모터 구동, 드리프트 보정 및 자동 식별 포함 |
| Focus | USL 매커니즘 또는 수동 |
| Frame Rate | 145 Hz: 640 x 512 최대 3699 Hz: 132 x 8 |
| HD Video | DVI 1080p |
| Image Analysis | 카메라 온도 분석 |
| Image Time Stamp | 내부 적외선IG-B 디코더 시계/ TSPI 고정확 타임 스탬프 |
| Integration Time | 10 µs ~ 20,000 µs |
| Motorized Focus Mechanism | 있음 |
| NETD | <25 mK (일반적으로 20 mk) |
| On Camera Display | 탈착 가능 터치스크린 LCD 디스플레이(800 × 480) |
| Operability | >99% |
| Readout | 스냅샷 디테일 (X8400sc/X6580sc) - 스냅샷 아날로그 (X6550sc/X6540sc/X6530sc) |
| Readout Modes | 판독 중 비동기식 통합; 판독 후 비동기식 통합 |
| Resolution | 640 x 512 |
| Sensor Cooling | 밀폐 사이클 회전 |
| Spectral Range | 7.7 – 9.3 µm |
| Subwindow Modes | 사용자 정의 |
| Well Capacity | 6.36 M 전자 |
| 측정 및 분석 | |
|---|---|
| Accuracy | 검침 결과의 ±1°C 또는 ±1% |
| Automatic Gain Control | 수동, 선형, 투자 수익률 (ROI) |
| Calibration | 요청에 따른 커스텀 보정 |
| Standard Temperature Range | 5°C ~ 150°C |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Synchronization Modes | 적외선IG-B; Sync In, Trigger In |
| 일반 | |
|---|---|
| Size [L x W x H ] w_o Lens | 280 × 150 × 180 mm |
| Weight [without lens] | 5.05 kg |
| 전력 | |
|---|---|
| Power | 24 VDC |
| 환경 및 인증 | |
|---|---|
| Mounting | UNC 1/4"−20 + 3×M5 나사 |
| Operating Temperature Range | -20°C ~ 50°C |
| Shock and Vibration | 작동 15G, IEC 68-2-29 / 작동 2G, IEC 68-2-26 |
