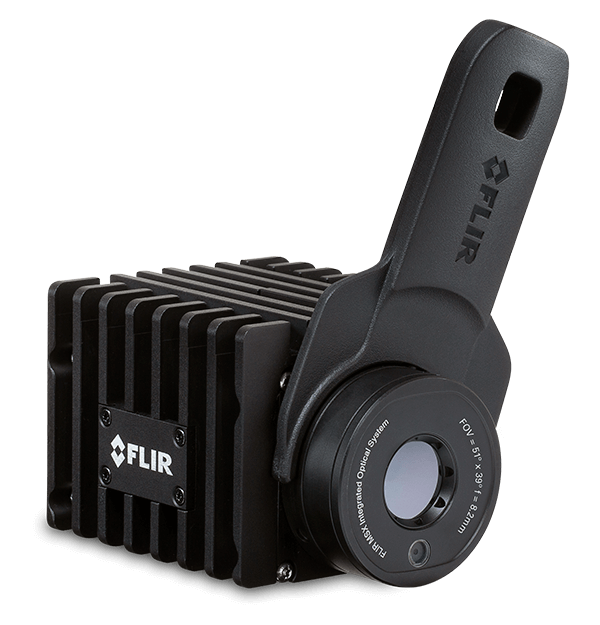

FLIR A40 Wärmebild-Kompaktkamera mit Smart Sensor
Kompakte Smart-Sensor-Wärmebild-Kamera
Product Variations
Die kompakte A40 Wärmebild-Kompaktkamera mit Smart Sensor ist ideal für Anwender, die integrierte, kamerainterne Analyse- und Alarmfunktionen für die Zustandsüberwachung und Brandfrüherkennung wünschen. Es handelt sich um eine flexible, konfigurierbare Lösung, die auf die individuellen Bedürfnisse von Automatisierungskunden in einer Vielzahl von Branchen zugeschnitten ist. Wenn sie als Systemkomponente für Lösungen für die Cloud und das „Industrial Internet of Things“ (IIoT) eingesetzt werden, können Unternehmen mit der FLIR A40 ihre Anlagen schützen, die Sicherheit verbessern, die Betriebszeit maximieren und die Wartungskosten minimieren.
Eine erschwingliche Automatisierungslösung mit hochmoderner Analyse und offenen Kommunikationsprotokollen
Schneller Zugriff auf thermische Eigenschaften mit dem großflächigen, berührungslosen Temperatursensor, der eine Auflösung von bis zu 320 × 240 (76.800 Pixel) und eine Genauigkeit von ±2 °C bietet, sowie die patentierte MSX®-Bildoptimierung von FLIR (* Nicht verfügbar in der Version A40 95°)
Vereinfachen der Integrationsbemühungen mit intelligenten thermischen Sensoren, die mit industriellen Standardprotokollen und Videomanagementsystemen einschließlich HMI und SCADA kommunizieren.
Die leichte, IP66-zertifizierte Kamera mit M8/12-Anschlüssen lässt sich problemlos an jeder beliebigen Stelle mit mehreren Montageoptionen installieren.
Technische Daten
| Highlighted | |
|---|---|
| Digitaler E/A, Steckverbindertyp | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digitaleingänge | doppelt opto-isoliert, Vin (niedrig) = 0–1,5 V, Vin (hoch) = 3–25 V |
| Zweck Digitalausgang | Als Funktion des Alarms Ausgang an externes Gerät Fehler (NC) |
| Digitalausgänge | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Kodierung | H.264, MPEG4 oder MJPEG |
| Ethernetschnittstelle | Kabel |
| EMV | ETSI EN 301 489-1 (Funk) ETSI EN 301 489-17 (Funk) EN 61000-4-8 (Magnetfeld) FCC 47 CFR Teil 15 Klasse B (Emission US) ISO 13766-1 (EMV – Erdbewegungs- und Baumaschinen) EN ISO 14982 (EMV – Land- und Forstmaschinen) |
| Messfrequenz | Bis zu 10 Hz |
| Blendenzahl | 1.4 |
| Bildfrequenz | |
| Bildfrequenz | 30 Hz |
| Thermische Empfindlichkeit / NETD | <35 mK |
| Genauigkeit | ±2 °°C (±3,6 °°F) oder ±2 % des Messwerts, für Umgebungstemperaturen von 15 °°C bis 35 °°C (59 °°F bis 95 °°F) und Objekttemperaturen über 0 °°C (32 °°F) |
| Alarmfunktionen | Bei jeder gewählten Messfunktion, Digitaleingang und interne Kameratemperatur |
| Alarmausgang | Digitalausgang E-Mail (SMTP) (Push) Ethernet/IP (Pull) Dateiübertragung (FTP) (Push) Modbus TCP Client (Pull) Server (Push) MQTT (Push) ONVIF Events (Push) Abfrage über RESTful API (Pull) Bild oder Video speichern |
| Kommunikation und Datenspeicher | |
|---|---|
| Bildspeicher | n. z. |
| Digitalausgänge | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Digitaleingänge | doppelt opto-isoliert, Vin (niedrig) = 0–1,5 V, Vin (hoch) = 3–25 V |
| Digitaler E/A, Steckverbindertyp | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digitaler E/A, Trennspannung | 500 V eff. |
| Ethernet | Für Steuerung, Ergebnis, Bild und Stromversorgung |
| Ethernet, Steckverbindertyp | M12, 8-polig, X-codiert, Buchse; RP-SMA, Buchse |
| Ethernet-Stromversorgung | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 3 |
| Ethernetkommunikation | Basiert auf einem von FLIR urheberrechtlich geschützten TCP/IP Socket |
| Ethernetprotokolle | Smart-Sensor FLIR A40 29°: EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 51°: EtherNet/IP, IEEE 1588, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 95°: EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Ethernetschnittstelle | Kabel |
| Ethernetstandard | IEEE 802.3 |
| Ethernettyp | 1000 Mbit/s |
| Kodierung | H.264, MPEG4 oder MJPEG |
| Multicast | Ja |
| ONVIF-Profil S-kompatibel | 29°, 51°: Ja 95°: Nein |
| RS-232 | M8-Stecker, A-codiert |
| Unicast | Ja |
| Zweck Digitalausgang | Als Funktion des Alarms Ausgang an externes Gerät Fehler (NC) |
| Zweck Digitaleingang | NUC, NUC deaktivieren, Alarm |
| Bildgebung und optische Daten | |
|---|---|
| Anzeige | Keine Messwertanzeigen, nur gestreamtes Video |
| Auflösung visuelles Bild | 1280 × 960 |
| Bildfrequenz | 30 Hz |
| Bildfrequenz | |
| Blendenzahl | 1.4 |
| Brennweite | FLIR A40 Smart Sensor 29°: 14,3 mm (0,56 Zoll) FLIR A40 Smart Sensor 51°: 8,2 mm (0,32 Zoll) FLIR A40 Smart Sensor 95°: 4,1 mm (0,16 Zoll) |
| Detektorraster | 25 µm |
| Focal Plane Array (FPA) | Ungekühlt, Mikrobolometer |
| Fokus | Fixiert, einstellbar mit mitgeliefertem Werkzeug |
| IR-Auflösung | 320 240× |
| Kontrastverbesserung | FSX® / Histogramm-Entzerrung (nur IR) |
| Mindestfokusabstand | FLIR A40 Smart Sensor 29°: 0,25 m (0,82 Fuß) FLIR A40 Smart Sensor 51°: 0,2 m (0,66 Fuß) FLIR A40 Smart Sensor 95°: 0,1 m (0,33 Fuß) |
| MSX | Ja |
| Multi-Streaming | Ja |
| Overlay | Mit/Ohne |
| Radiometrisches IR-Videostreaming | n. z. |
| Räumliche Auflösung (IFOV) | 1,7 mrad/Pixel |
| Sichtfeld (FOV) | Smart-Sensor FLIR A40 29°: 29° FLIR A40 Smart Sensor 51°: 51° FLIR A40 Smart Sensor 95°: 95° |
| Spektralbereich | 7,5–14 µm |
| Streaming-Auflösung | RTSPVideo-Stream 0: 640 × 480 Pixel RTSP-Video-Stream 1: 1280 × 960 Pixel |
| Thermische Empfindlichkeit / NETD | <35 mK |
| Videostreaming | RTSP-Protokoll |
| Visuelle Kamera | Serienmäßig |
| Messung und Analyse | |
|---|---|
| Alarmausgang | Digitalausgang E-Mail (SMTP) (Push) Ethernet/IP (Pull) Dateiübertragung (FTP) (Push) Modbus TCP Client (Pull) Server (Push) MQTT (Push) ONVIF Events (Push) Abfrage über RESTful API (Pull) Bild oder Video speichern |
| Alarmfunktionen | Bei jeder gewählten Messfunktion, Digitaleingang und interne Kameratemperatur |
| Automatische Erkennung von Heiß-/Kaltzonen | Anzeige des Max./Min.-Temperaturwerts und der Position im Rechteck |
| Genauigkeit | ±2 °°C (±3,6 °°F) oder ±2 % des Messwerts, für Umgebungstemperaturen von 15 °°C bis 35 °°C (59 °°F bis 95 °°F) und Objekttemperaturen über 0 °°C (32 °°F) |
| Korrektur des atmosphärischen Transmissionsgrads | Basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Messinstrumente | Smart-Sensor FLIR A40 29°: •10 Spotmeter •10 Boxen •3 Deltas (Unterschied beliebiger Werte/Referenz/externe Sperre) •1 Isotherm (über/unter/Intervall) •1 Iso-Abdeckung FLIR A40 Smart Sensor 51°: 10 Spotmeter 10 Boxen 3 Deltas (Unterschied beliebiger Werte/Referenz/externe Sperre) 1 Isotherm (über/unter/Intervall) 1 Iso-Abdeckung FLIR A40 Smart Sensor 95°: 10 Spotmeter 10 Boxen 3 Deltas (Unterschied beliebiger Werte/Referenz/externes Schloss) 1 Isotherm (über/unter/Intervall) 1 Iso-Abdeckung |
| Messwertkorrekturen | Globale Objektparameter Lokale Parameter pro Analysefunktion |
| Objekttemperaturbereich | ⁻20°C bis 175°C (-4°F bis 347°F) 175°C bis 1000°C (347°F bis 1832°F) |
| Voreinstellungen für Messungen (Presets) | Ja |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | 107 × 67 × 57 mm |
| Gehäusematerial | Aluminium |
| Gewicht | 519 g ohne untere Kühlplatte |
| Sockelbefestigung | 4 x M2,5 direkt in die Kamera oder 4x 10-32 UNF auf die untere Kühlplatte |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -20 °C bis 50 °C (-4 °F bis 122 °F), untere Kühlplatte wird bei Temperaturen über 40 °C (104°F) benötigt. Maximaler interner Temperatursensor: 70°C (158°F) |
| EMV | ETSI EN 301 489-1 (Funk) ETSI EN 301 489-17 (Funk) EN 61000-4-8 (Magnetfeld) FCC 47 CFR Teil 15 Klasse B (Emission US) ISO 13766-1 (EMV – Erdbewegungs- und Baumaschinen) EN ISO 14982 (EMV – Land- und Forstmaschinen) |
| Funkwellenspektrum | FCC 47 CFR Teil 15 Klasse C (2,4 GHz Band US) FCC 47 CFR Teil 15 Klasse E (5 GHz Band US) RSS-247 (2,4 GHz und 5 GHz Band Kanada) ETSI EN 300 328 V2.1.1 (2,4 GHz Band EU) ETSI EN 301 893 V2.1.1 (5 GHz Band EU) |
| Gehäuse | IEC 60529 und IP66 |
| Korrosion | ISO 12944 C4 G oder H EN60068-2-11 |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchtigkeit, 25–40 °C (77–104 °F)/2 Zyklen EN60068-2-38 |
| Messfrequenz | Bis zu 10 Hz |
| Stativbefestigung | 4 x M2,5 direkt in die Kamera oder 4x 10-32 UNF auf die untere Kühlplatte |
| Stoßfestigkeit | IEC 60068-2-27, 25 g |
| Vibrationen | IEC 60068-2-6, 0,15 mm bei 10–58 Hz und 2 g bei 58–500 Hz, sinusförmig IEC 61373 Kat. 1 (Schiene) |
| Stromversorgung | |
|---|---|
| Betrieb mit externer Stromversorgung | 24/48 V DC, max. 8 W |
| Externe Spannung | Zulässiger Bereich 18–56 V DC |
| Leistungsaufnahme | 7,5 W bei 24 V DC typisch 7,8 W bei 48 V DC typisch 8,1 W bei 48 V PoE typisch |
| Stromversorgungsanschluss | M12 12-poliger, A-kodierter Stecker (geteilt mit digitalem E/A) |
| Benutzeroberfläche | |
|---|---|
| Webschnittstelle | Ja |
