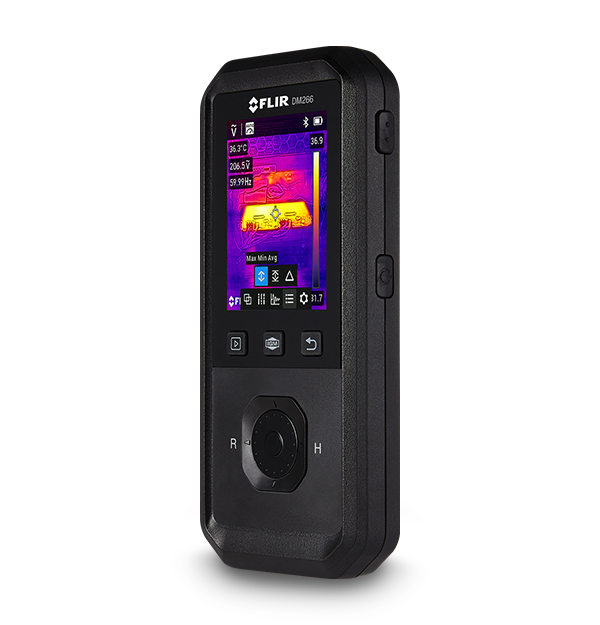

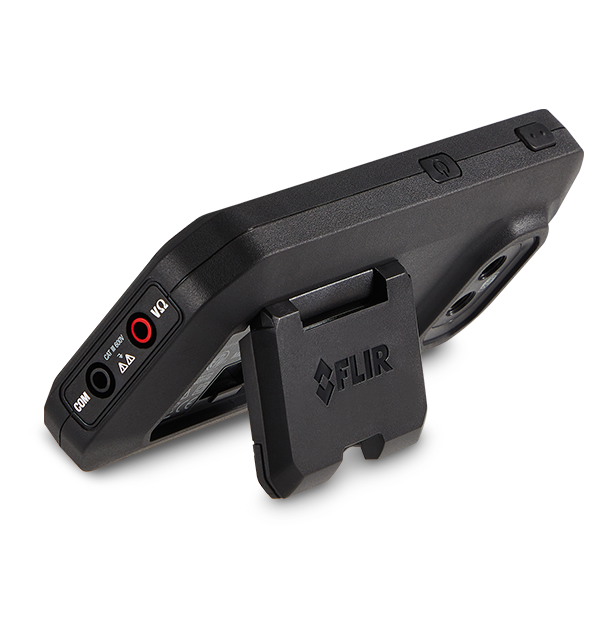

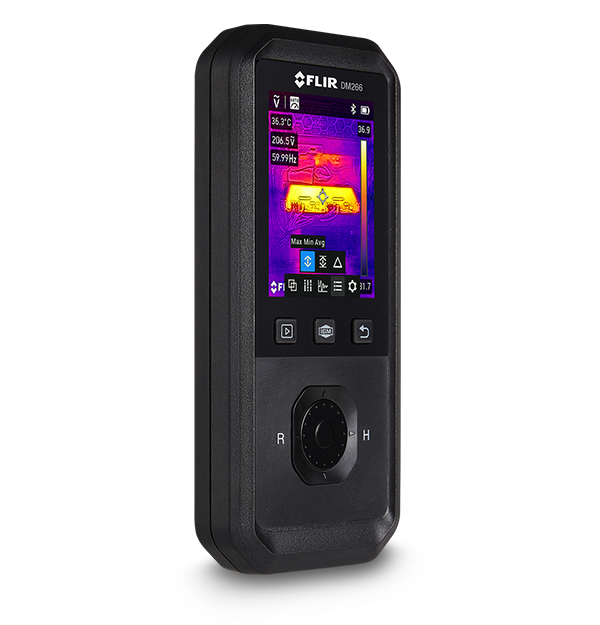

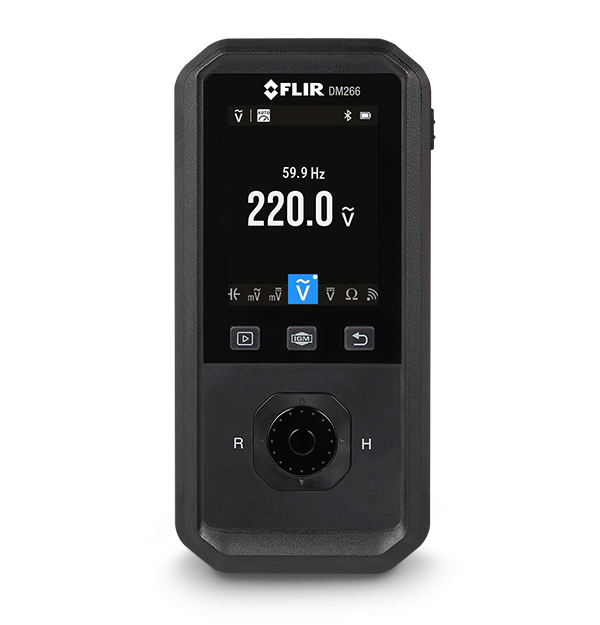

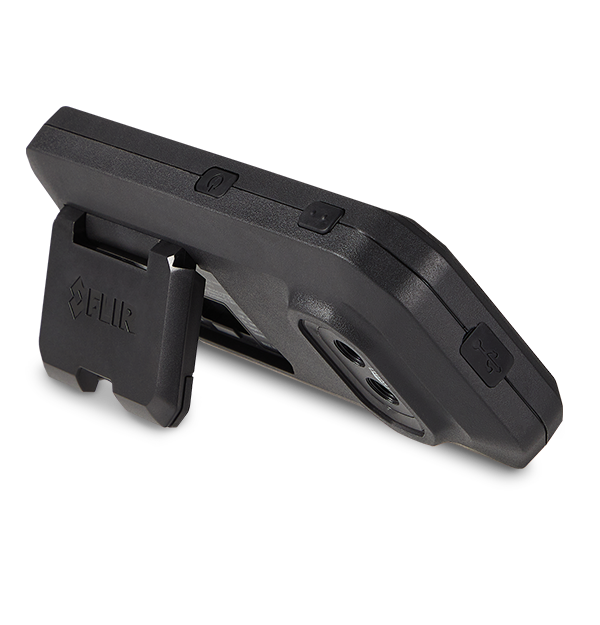

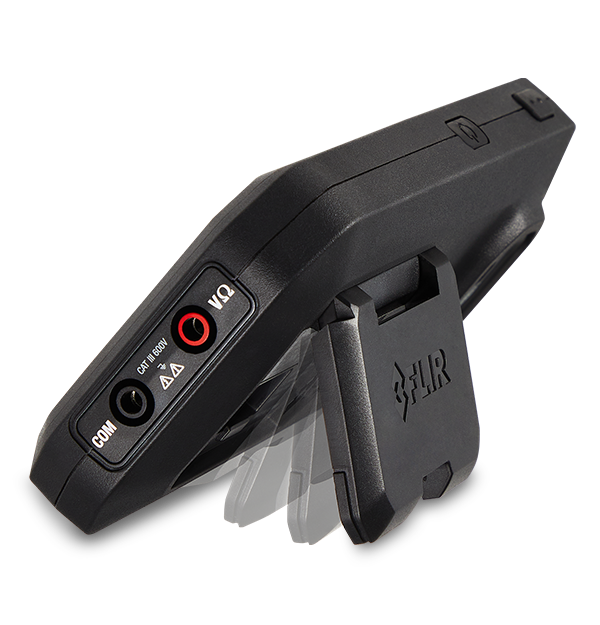

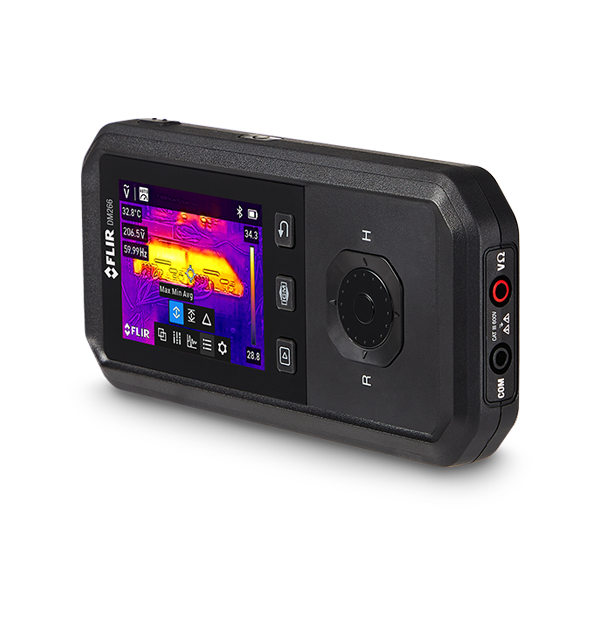

Der Flir DM266 ist ein kompaktes und intuitives True RMS-Multimeter mit IGM™ (Infrared Guided Measurement) zur schnellen und sicheren Lokalisierung elektrischer Probleme. Die MSX®-Erweiterung (Multi-Spectral Dynamic Imaging) kombiniert sichtbare Details mit Wärmebildern für eine klarere und schnellere Diagnose. Er wurde für die Tragbarkeit entwickelt und unterstützt eine sichere Lade- und Nutzungsfähigkeit für den Dauerbetrieb. Mit der an den Messleitungen angebrachten Fernbedienung können Sie Messungen und Inspektionsszenen gleichzeitig erfassen – ideal für enge Räume und einhändigen Betrieb. Der integrierte Kippständer mit Magnethalterung ermöglicht freihändiges Arbeiten. Super Resolution verbessert die Wärmebilder von 160 × 120 auf 320 × 240 für überragende Details. Mit der Meterlink®-App können Sie Messwerte erfassen, Bilder und Videos überprüfen und Berichte direkt von Ihrem Mobilgerät aus erstellen.
Technische Daten
| Markierter | |
|---|---|
| IR-Auflösung | 160 × 120 (native Auflösung) 320 × 240 (Superauflösung) |
| Anzeigegröße | 3,2 Zoll IPS LCD |
| Anzeigeumfang | 6.000 |
| Konnektivität | Bluetooth BLE |
| Sicherheitskategorie | IEC 61010-1 KATZE III-600 V |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigegröße | 3,2 Zoll IPS LCD |
| Auflösung visuelles Bild | 2 MP (1600 × 1200 Pixel) |
| Bildmodi | Thermal MSX® (Multi-Spectral Dynamic Imaging), nur Wärmebildkamera, nur Digitalkamera |
| Empfindlichkeit | 130 mK |
| Fokus | Fest |
| IR-Auflösung | 160 × 120 (native Auflösung) 320 × 240 (Superauflösung) |
| Sichtfeld (B × H) | 57° × 44° |
| Spektralcharakteristik | 8 µm bis 14 µm |
| Wärmebildpaletten | Eisen, Regenbogen, Arktis, Weiß und Schwarz |
| Wärmebildsensor | Mikrobolometer Flir Lepton® |
| Messung und Analyse | |
|---|---|
| Anzeigeumfang | 6.000 |
| Diodentest | Messbereich: 3 V / Genauigkeit ±(0,9 % + 3 Stellen) |
| Durchgangsprüfung | <30 Ω Piepton ein, >150 Ω Piepton aus |
| Echteffektivwert (TRMS) | Ja |
| Frequenz | 9 Hz |
| Frequenzzähler | Bereich: 1 kHZ / Genauigkeit ±(0,1 % + 2 Stellen) |
| Kapazität | Bereich: 10 mF / 1000 nF, 10,00 μF, 100,0 μF, 1000 μF, ±(2,0 % + 2 Stellen) 10,00 mF, ±(3,0 % + 5 Stellen) |
| Messfrequenz | 3 Proben pro Sekunde |
| Schutzart | CAT III-600 V |
| Temperaturbereich | 10 °°C bis 300 °°C (14 °°F bis 572 °°F) |
| Temperaturgenauigkeit | ±3 °C (5,4 °F) oder ±3 % der Ablesung; was immer größer ist |
| VFD-Modus Wechselspannung | Messbereich: 600 V AC/Genauigkeit ±(1,0 % + 3 Ziffern) bei 45 Hz bis 65 Hz |
| Widerstand | Messbereich: 60 Mohm / 600,0 Ω, 6,000 KΩ, 60,00 KΩ, 600,00 KΩ, 60,00 MΩ, 6,000 MΩ,± (1,0 % + 2 Stellen) 60,00 MΩ, ± (1,0 % + 5 Stellen) |
| Kommunikation und Datenspeicher | |
|---|---|
| Bilddateiformat | JPEG |
| Datenaufzeichnung | 1 bis 100 Sekunden (Intervall konfigurierbar) |
| Datenspeicher | Bis zu 40.000 Bilder |
| Kommunikationsprotokoll | Zähler-Link |
| Konnektivität | Bluetooth BLE |
| Max. Bluetooth-Reichweite | 10 m (32 Fuß) |
| Speicher | 40.000 Messwerte pro Satz |
| Stromversorgung | |
|---|---|
| Akku | Wiederaufladbar, 3,7 V, 2950 mAh LiPo |
| Akkulaufzeit | Bis zu 12 Stunden im IGM-Modus mit Anzeigehelligkeit auf mittlere Helligkeit eingestellt Bis zu 16 Stunden im Multimeter-Modus auf mittlere Helligkeit eingestellt |
| Automatische Abschaltung | Für Gerät: Optionen: Aus, 2, 5 oder 10 Minuten Nur für Arbeitslampe: Optionen: Aus, 5, 15 oder 30 Minuten |
| V AC/DC | Messbereich: 600 V / Genauigkeit 600,0 mV, 6,000 V, 60,00 V ±(0,3 % + 2 Stellen) 600,0 V ±(0,5 % + 5 Stellen) |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | 168 × 87 × 31 mm (6,5 × 3,4 × 1,2 Zoll) |
| Gewicht | 299 g (10,54 oz.) |
| Verpackungsinhalt | 1 × DM266 IGM Compact Multimeter 1 Satz CAT IV-600 V Messleitungen 1 × USB Typ A zu C Kabel 1 × Soft Carrying Case 1 × Schnellstartanleitung 1 × TA93 Fernbedienung 1 × CR1220 Münzbatterie |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Emissionsgrad-Einstellungen | 0,10 bis 1,00 (Standard ist 0,95); Wählen Sie aus drei Voreinstellungen oder legen Sie sie manuell fest |
| EMV | EN61326-2-2, EN300328 |
| Garantie | 3-jährige eingeschränkte Garantie |
| IP-Schutzart | IP40 |
| Sicherheitskategorie | IEC 61010-1 KATZE III-600 V |
| Sturzfestigkeitstest | 2 m |
| Zertifizierungen | ETL, CE, FCC |
