Discontinued

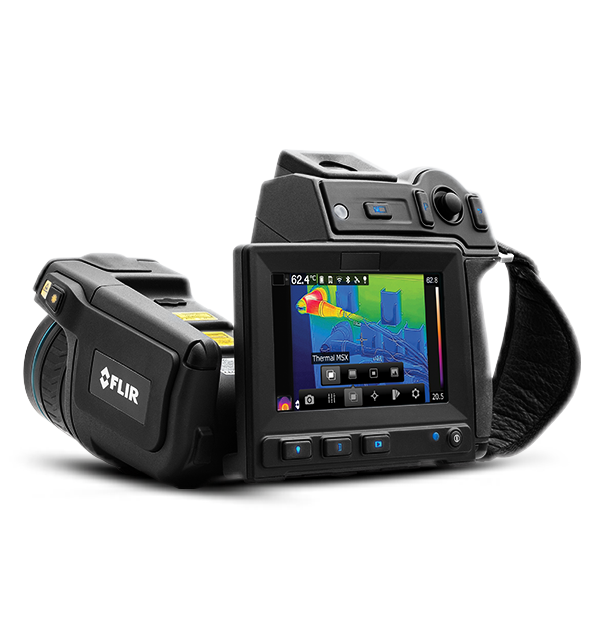

FLIR T640
Wärmebildkamera für die vorbeugende Instandhaltung
Die leistungsstarke FLIR T640 hilft beim Aufspüren verborgener Anzeichen von elektrischem Widerstand, mechanischem Verschleiß und anderen wärmebedingten Problemen. Die T640 bietet mit einer Auflösung von 307.200 (640 x 480) Pixel und der Detailtreue von MSX®, der optimierten Auflösung von FLIR UltraMax® und einer Temperaturkalibrierung auf 2000°C eine hervorragende Bildqualität und Klarheit, die für eine schnelle Diagnose von Problemen erforderlich ist. Sorgen Sie mit dieser flexiblen und zuverlässigen Wärmebildkamera für einen sicheren Betrieb und vermeiden Sie teure Ausfallzeiten.
Überragende Aufnahmen und Genauigkeit mit einem Handgerät
Die Optikeinheit der T640 ist für eine erleichterte Ausrichtung auf das Zielobjekt und gute Lesbarkeit des Bildschirms um 120° drehbar.
Vom Touchscreen über GPS-/Kompassvermerke bis hin zu On-Screen-Skizzen bewirken die Funktionen der T640 eine verbesserte Effizienz und Produktivität.
Verbinden Sie zur Bildanalyse und -freigabe per WLAN mit FLIR Tools Mobile oder übertragen Sie Test- und Messdaten über METERLiNK® an die Kamera.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 640 x 480 Pixel |
| Thermische Empfindlichkeit / NETD | <30 mK bei +30 °C |
| Temperaturbereich | -40 °C bis 650 °C |
| Genauigkeit | ±2 °C oder 2 % – je nachdem, welcher Wert bei 25 °C Nenntemperatur höher ist. |
| Sichtfeld (FOV) | 15° × 11° |
| Display | Integrierter Touchscreen, 4,3 Zoll breite Screen-LED, 800 x 480 Pixel |
| Speichermedien | Auswechselbare SD-Speicherkarte |
| Bildgebung und optische Daten | |
|---|---|
| Aufzeichnung nicht radiometrisches IR-Video | MPEG-4 auf Speicherkarte |
| Aufzeichnung visueller Videos | MPEG-4 auf Speicherkarte |
| Automatische Ausrichtung | Lieferumfang |
| Automatische Bildeinstellung | Kontinuierlich, auf Basis eines Histogramms |
| Bild-in-Bild | Größen- und positionsverstellbarer IR-Bereich auf dem visuellen Bild |
| Bildbeschreibung | Kurzkommentar hinzufügen (wird im JPEG Exif-Tag gespeichert) |
| Bildfrequenz | 30 Hz |
| Bildrate | 30 Hz |
| Blendenzahl | 1,0 |
| Brennweite | 41 mm |
| Detektorraster | 17 µm |
| Detektortyp | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Digitale Bildoptimierung | Adaptive digitale Rauschminderung |
| Digitalzoom | 1- bis 8-fach stufenlos |
| Display-Typ | Kapazitiver Touchscreen |
| Farbpaletten | Eisen, Regenbogen, Regenbogen HC, Weiß heiß, Schwarz heiß, Arktis, Lava |
| FLIR Screen-EST-Modus | Yes |
| Fokus | Stufenlos, Einpunkt oder manuell |
| Infrarotbild | Vollfarb-IR-Bild |
| Integrierte Digitalkamera | 5 Mpixel mit LED-Leuchte (Foto als separates Bild) |
| IR-Auflösung | 640 x 480 Pixel |
| Kameramaße ohne Objektiv (L × B × H) | 143 × 195 × 95 mm |
| Laser | Aktivierung mit spezieller Taste |
| Laserausrichtung | Position wird automatisch auf dem IR-Bild angezeigt |
| Manuelle Bildeinstellung | Linear-basiert; Stufe/Bereich/max./min. lassen sich anpassen |
| Mindestfokusabstand | 0,5 m |
| Nicht-radiometrisches IR-Videostreaming | MPEG-4 über WLAN Unkomprimiertes Farbvideo über USB |
| Objektiverkennung | Automatisch |
| Radiometrisches IR-Videostreaming | Volldynamisch zu einem PC per USB oder zu Mobilgeräten per WLAN. |
| Räumliche Auflösung (IFOV) | 0,41 mrad |
| Sichtfeld (FOV) | 15° × 11° |
| Sichtfeld Digitalkamera | Passt sich an das IR-Objektiv an |
| Skizze | Auf einem Wärmebild/Digitalfoto zeichnen oder vorkonfigurierte Konturen darüber legen |
| Software-Update Kamera | PC-Software FLIR Tools verwenden |
| Spektralbereich | 7,5–14 µm |
| Streaming visueller Videos | MPEG-4 über WLAN Unkomprimiertes Farbvideo über USB |
| Sucher | k. A. |
| Thermische Empfindlichkeit / NETD | <30 mK bei +30 °C |
| UltraMax | Ja |
| Videolicht | Integrierte LED-Leuchte |
| Visuelles Bild | Wärme-/Visuelle/Verbundene Bilder/P-i-P/MSX (Größe und Position einstellbar) und Miniaturbild-Galerie |
| Messung und Analyse | |
|---|---|
| Automatische Erkennung von Heiß-/Kaltzonen | Markierungen zur automatischen Erkennung warmer oder kalter Stellen des Messpunkts innerhalb eines Bereichs und Profils |
| Bereich | 5 + 5 Bereiche (Kästen oder Kreise) mit max./min./durchschn. (in Nacherwerbsanalyse) |
| Differenztemperatur | Temperaturunterschied zwischen Messfunktionen oder Referenztemperatur |
| Emissionsgrad-Korrektur | Variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste |
| Farbalarm (Isotherm) | Über/unter/Intervall |
| Genauigkeit | ±2 °C oder 2 % – je nachdem, welcher Wert bei 25 °C Nenntemperatur höher ist. |
| Korrektur des atmosphärischen Transmissionsgrads | Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Korrektur des Transmissionsgrads der Optik | Automatisch, basiert auf Signalen von internen Sensoren |
| Korrektur externer Optik/Fenster | Automatisch, basiert auf der Eingabe des Transmissionsgrads der Fenster und der Temperatur |
| Messfunktionsalarm | Akustische/visuelle Alarme (über/unter) bei jeder ausgewählten Messfunktion |
| Messgenauigkeit [Drift] im Screen-EST Modus | 0.5°C (0.9°F) accuracy at 37°C (98.6°F) with reference in room temperature |
| Messpunkt | 10,0 |
| Messwertkorrekturen | Emissionsgrad, reflektierte Temperatur, relative Luftfeuchte, Lufttemperatur, Objektabstand, externe IR-Fensterkompensation |
| Objekttemperaturbereich | -40 °C bis +150 °C +100 °C bis +650 °C +300 °C bis +2.000 °C |
| Probenahmendurchschnitt im Screen-EST Modus | |
| Profil | 1 Leitungsprofil mit max./min. Temp |
| Referenztemperatur | Manuelle Einstellung mittels Differenztemperatur |
| Temperaturbereich | -40 °C bis 650 °C |
| Voreinstellungen für Messungen (Presets) | Keine Messungen, Center-Spot, Hot-Spot, Cold-Spot, Benutzervoreinstellung 1, Benutzervoreinstellung 2 |
| Äquivalenttemperaturkorrektur | Automatisch, basiert auf der Eingabe der reflektierten Temperatur |
| Benutzeroberfläche | |
|---|---|
| Bericht erstellen | Sofortige Berichtserstellung (*.pdf-Datei) in Kamera Separate PC-Software mit umfangreicher Berichterstellungsfunktion |
| Display | Integrierter Touchscreen, 4,3 Zoll breite Screen-LED, 800 x 480 Pixel |
| Sprache | 60 Sek. (über Bluetooth), wird zusammen mit dem Bild gespeichert |
| Text | Tabelle hinzufügen. Zwischen vorkonfigurierten Vorlagen auswählen oder eigene Vorlagen in FLIR Tools erstellen |
| Kommunikation und Datenspeicher | |
|---|---|
| Antenne | Intern |
| Bildspeicher | Standard-JPEG, einschließlich Digitalfoto- und Messdaten, auf Speicherkarte |
| Bildspeichermodus | Gleichzeitiges Speichern von Wärmebild- und Digitalbildern in derselben JPEG-Datei. Option zum Speichern eines Digitalfotos als separate JPEG-Datei. |
| Dateiformate | Standard-JPEG einschließlich Messdaten |
| Dateiformate – Video | Standard-JPEG, automatisch verknüpft mit dem entsprechenden Wärmebild |
| METERLiNK | Kabellose Verbindung (Bluetooth) an: FLIR-Modelle mit METERLiNK |
| METERLiNK – Bluetooth | Frequenzbereich: 2.402–2.480 MHz |
| Schnittstelle | Mini-USB, USB-A, Bluetooth, WLAN, digitaler Videoausgang |
| SD-Speicherkarte | Ein Kartenslot für auswechselbare SD-Speicherkarten |
| Speichermedien | Auswechselbare SD-Speicherkarte |
| USB | USB-A: Anschließen eines externen USB-Geräts Mini-USB Typ B: Datenübertragung zum und vom PC/unkomprimiertes Farbvideo |
| USB – Norm | USB 2.0 High Speed |
| Video-Steckverbindertyp | HDMI-kompatibel |
| Videoausgang | Digitaler Videoausgang (DVI) |
| WLAN | Standard: 802,11 b/g Frequenzbereich: 2.412–2.462 MHz Max. Ausgangsleistung: 15 dBm |
| Zeitraffer | 15 Sekunden bis 24 Stunden |
| Stromversorgung | |
|---|---|
| Akkubetriebsdauer | > 2,5 h |
| Akkutyp | Li-Ion-Akku |
| Betrieb mit externer Stromversorgung | Netzteil 90–260 V AC, 50/60 Hz oder 12 V von einem KFZ (Kabel mit Standardstecker, optional) |
| Ladedauer | 2,5 h für 90 % Kapazität; Ladestatus wird von LEDs angezeigt |
| Ladesystem | In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem KFZ) oder Ladegerät mit 2 Ladeeinschüben |
| Ladetemperatur | 0 °C bis +45 °C |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | -15 °C bis +50 °C |
| Emissionsgrad-Tabelle | Emissionsgradtabelle mit vordefinierten Materialien |
| EMV | ETSI EN 301 489-1 (Funk) ETSI EN 301 489-17 EN 61000-6-2 (Störfestigkeit) EN 61000-6-3 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung) ICES-003 |
| Funkwellenspektrum | ETSI EN 300 328 FCC Teil 15.247 RSS-247 Ausgabe 2 |
| Gehäuse | IP 54 (IEC 60529) |
| Lagertemperaturbereich | -40 °C bis +70 °C |
| Laserklassifizierung | Klasse 2 |
| Lasertyp | Halbleiter-AlGaInP-Diodenlaser, 1 mW, 635 nm (rot) |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30/24 h 95 % relative Luftfeuchtigkeit +25 °C bis +40 °C/2 Zyklen |
| Sicherheit | EN/UL/CSA/PSE 60950-1 |
| Stativbefestigung | UNC ¼"-20 |
| Stoßfestigkeit | 25 g (IEC 60068-2-27) |
| Vibrationen | 2 g (IEC 60068-2-6) |
| Allgemeine Angaben | |
|---|---|
| Gehäusematerial | Magnesium |
| Gewicht | 1,3 kg |
| Kompass | Kameraausrichtung wird jedem Einzelbild automatisch hinzugefügt |
| Verpackungsgröße | 495 x 192 x 370 mm |
Accessories
- IR-Objektiv, 45° FOV, 13,1 mm (T197915)
- IR-Objektiv, 15° FOV, 41,3 mm (T197914)
- IR lens, 25° FOV, 24.6mm (T197922)
- Close-up IR lens, 2.9x (50 µm) with case (T198059)
- Close-up IR lens, 5.8x (100 µm) with case (T198060)
- IR-Objektiv, 80° FOV, 6,5 mm (T198065)
- Close-up IR lens, 1.5x (25 µm) with case (T198066)
- IR lens , 7° FOV, 88.9mm (T198166)
