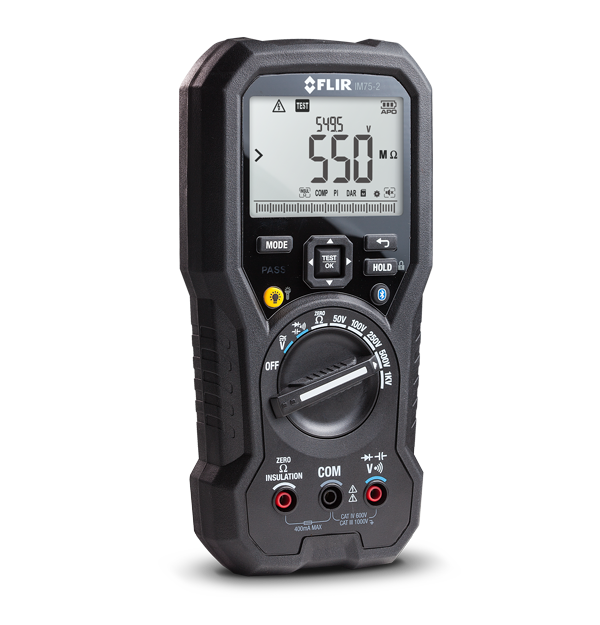

FLIR IM75-2
METERLiNK付き絶縁テスターおよびデジタルマルチメーター®
FLIR IM75-2は、高度な多機能デジタルマルチメーターと、プロ向けの設置、トラブルシューティング、メンテナンス機能を搭載した最高のハンドヘルド型絶縁テスターです。FLIR IM75-2には、偏波指数、誘電体吸収、耐アースボンド性など、いくつかの特殊絶縁モードが含まれています。絶縁テストは、詳細な評価を可能にするために、即時、連続、および時間内に実行できます。比較モードのマルチカラーLEDインジケーターにより、合否の判定が簡単に表示できるようになります。METERLiNK®アプリを使用すると、分析、トレンド分析、および共有のために、測定値、画像、ビデオを迅速かつ効率的にキャプチャできます。
• 設置、トラブルシューティング、メンテナンスの専門家向けの高度な多機能デジタルマルチメーターと最高性能のハンドヘルド型絶縁テスター
• 最大1kVの絶縁電圧テスト、4MΩ～20GΩの絶縁抵抗の測定
• 高度な可変周波数ドライブ（VFD）フィルタリングとデュアルディスプレイで、電圧と周波数を同時に表示
• True RMS DMM測定は、信頼性の高い性能と1000Vの範囲を特徴としています。
• 最大1kVの絶縁電圧テスト、4MΩ～20GΩの絶縁抵抗の測定
• 高度な可変周波数ドライブ（VFD）フィルタリングとデュアルディスプレイで、電圧と周波数を同時に表示
• True RMS DMM測定は、信頼性の高い性能と1000Vの範囲を特徴としています。
• あらゆる電気的問題をトラブルシューティングを容易にする設計
• 強力なLED作業灯により、薄暗い照明下での懐中電灯が不要
•IP54 定格と3 mの落下テスト済みで耐久性の高いダブルモールド構造
• 読みやすい大きな数字とバックライト付きディスプレイ
•比較モードのマルチカラーLEDインジケーターにより、合否判定が簡単で見やすい
• 強力なLED作業灯により、薄暗い照明下での懐中電灯が不要
•IP54 定格と3 mの落下テスト済みで耐久性の高いダブルモールド構造
• 読みやすい大きな数字とバックライト付きディスプレイ
•比較モードのマルチカラーLEDインジケーターにより、合否判定が簡単で見やすい
• FLIR METERLiNK® App
• 測定値を取得し、レポート作成、チームと簡単に共有
• 経時的な測定値の比較を実行
•カスタムアラームしきい値を設定して、テスト手順の実行中に動作範囲をさらに強化
• 測定値を取得し、レポート作成、チームと簡単に共有
• 経時的な測定値の比較を実行
•カスタムアラームしきい値を設定して、テスト手順の実行中に動作範囲をさらに強化
仕様
| Highlighted | |
|---|---|
| Insulation Resistance | 4.000MΩ ±（1.5%＋5桁）40.00MΩ ±（1.5%＋5桁）400.0MΩ ±（3.0%＋5桁）4000MΩ ±（3.0%＋5桁）4.1G～20.0GΩ ±（10.0%＋3桁） |
| Insulation Test Voltages | 最大50V 最大50.0MΩ 100V、最大100.0MΩ 250V 最大250.0 MΩ 500 V 最大500.0MΩ 1000V 最大20GΩ |
| Category Rating | CAT IV-600V、CAT III-1000V |
| 測定解析 | |
|---|---|
| AC Voltage | 1000.0 V: 50Hz～60Hz±（1.5%＋5桁）、 61Hz～500Hz±（2.0%＋5桁） |
| Capacitance | 1000uF±（1.2%＋2桁） 10.00mF±（1.2%＋20桁） |
| Category Rating | CAT IV-600V、CAT III-1000V |
| Continuity | 400.0Ω ±（0.5%＋2桁） |
| DC Voltage | 1000.0 V ±（1.0%+5桁） |
| Earth Bond Resistance | 40.00Ω ±（1.5%＋5桁） 400.0Ω ±（1.5%＋3桁） 4000Ω ±（1.5%＋3桁） 40.00kΩ ±（1.5%＋3桁） |
| Frequency [ACV] | 400.0Hz ± 5桁 4.000 kHz ± 5桁 40.00kHz ± 5桁 |
| Insulation Resistance | 4.000MΩ ±（1.5%＋5桁）40.00MΩ ±（1.5%＋5桁）400.0MΩ ±（3.0%＋5桁）4000MΩ ±（3.0%＋5桁）4.1G～20.0GΩ ±（10.0%＋3桁） |
| Insulation Test Voltages | 最大50V 最大50.0MΩ 100V、最大100.0MΩ 250V 最大250.0 MΩ 500 V 最大500.0MΩ 1000V 最大20GΩ |
| VFD AC Voltage | 1000.0 V: 50Hz～60Hz ±（1.5%＋5桁） 、61Hz～400Hz、±（5.0%＋5桁） |
| 通信とデータ保存 | |
|---|---|
| Bluetooth range max | 10 m |
| Memory | 99の保管場所 |
| 電源 | |
|---|---|
| Battery Type | 1.5V単4アルカリ電池 × 6 |
| 環境と認定 | |
|---|---|
| Certifications | FCC クラスB、CE、UL、UKCA、RCM |
| Drop test | 3 m |
| IP Rating | IP54防塵、防沫 |
| Operating Temperature | 0°C～50°C（32°F～122°F） |
| Warranty | https://www.flir.com/testwarranty |
