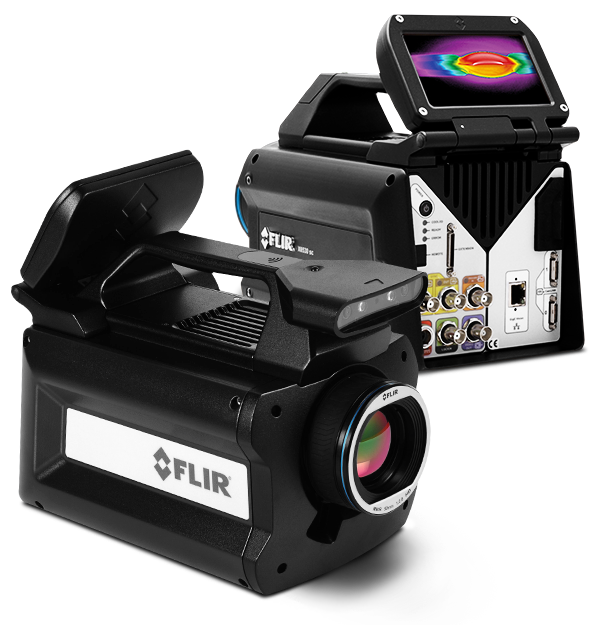

FLIR X6530sc赤外線サーマルカメラは、要求の厳しい用途に対応する科学者や研究開発の専門家に対し、優れた赤外線測定性能と高度な接続性を提供します。このカメラは640x512ピクセルの鮮明な赤外線画像を生成する冷却型水銀カドミウムテルル(MCT)検出器を搭載しているため、温度分解能は＜0.025℃です。また、自動フィルター認識と測定パラメーター調整の機能を備えた電動4スロットフィルターホイールも搭載しています。
最新の接続性と使いやすさ
最大145 Hzフルフレームでフレームレートを調整でき、ウィンドウモードで最大3,699 Hzまでの画像を提供します。
接続オプションには、全帯域でのデータ取得を行うためのCamera Link Base、シンプルな接続のためのギガビットイーサネット、標準のBNCなどが含まれています。
FLIR ResearchIR Maxソフトウェアとシームレスに連動することで、直感的な表示や記録、赤外線データの高度な処理などが可能です。
仕様
| Highlighted | |
|---|---|
| Resolution | 640 x 512 |
| Detector Pitch | 15 µm |
| Spectral Range | 7.7 ～ 9.3 µm |
| Detector Type | 水銀テルル化カドミウム（MCT） |
| Camera f_number | 3.0 |
| Dynamic Range | 14ビット、DRX付き16ビット |
| NETD | <25 mk（通常20 mk） |
| Frame Rate | 145Hz：640×512 最大3699Hz：132×8 |
| Integration Time | 10 µs ～ 20,000 µs |
| Standard Temperature Range | 5℃ ～ 150℃ |
| Filtering | ドリフト補償と自動識別付き4ポジション電動 |
| Focus | USL（超音速スマートレンズ）メカニズムまたはマニュアル |
| イメージングとレンズ | |
|---|---|
| Analog Palettes | 選択可能な8ビット |
| Available Lenses | NA |
| Camera f_number | 3.0 |
| Close_up Lenses_Microscopes | NA |
| Detector Pitch | 15 µm |
| Detector Type | 水銀テルル化カドミウム（MCT） |
| Digital Data Streaming | 同時ギガビットイーサネットとカメラリンクベース |
| Display Overlay | 温度測定とスケール |
| Dynamic Range | 14ビット、DRX付き16ビット |
| Filtering | ドリフト補償と自動識別付き4ポジション電動 |
| Focus | USL（超音速スマートレンズ）メカニズムまたはマニュアル |
| Frame Rate | 145Hz：640×512 最大3699Hz：132×8 |
| HD Video | DVI 1080p |
| Image Analysis | オンカメラ温度分析 |
| Image Time Stamp | 内部IRIG-Bデコーダークロック/ TSPI正確なタイムスタンプ |
| Integration Time | 10 µs ～ 20,000 µs |
| Motorized Focus Mechanism | 有り |
| NETD | <25 mk（通常20 mk） |
| On Camera Display | 取り外し可能なタッチスクリーンLCD表示（800×480） |
| Operability | >99% |
| Readout | スナップショットデジタル（X8400sc / X6580sc） - スナップショットアナログ（X6550sc / X6540sc / X6530sc） |
| Readout Modes | 非同期で読み取り中に統合し、非同期で積分して読み込み |
| Resolution | 640 x 512 |
| Sensor Cooling | クローズドサイクルロータリー |
| Spectral Range | 7.7 ～ 9.3 µm |
| Subwindow Modes | ユーザー定義 |
| Well Capacity | 6.36 M 電子 |
| 測定解析 | |
|---|---|
| Accuracy | ±1℃または±1％ |
| Automatic Gain Control | マニュアル、リニア、ROI |
| Calibration | 依頼に応じてカスタム較正 |
| Standard Temperature Range | 5℃ ～ 150℃ |
| 通信とデータ保存 | |
|---|---|
| Synchronization Modes | IRIG-B; 同期イン、トリガーイン |
| 一般仕様 | |
|---|---|
| Size [L x W x H ] w_o Lens | 280 × 150 × 180 mm |
| Weight [without lens] | 5.05 kg |
| 電源 | |
|---|---|
| Power | 24 VDC |
| 環境と認定 | |
|---|---|
| Mounting | UNC 1/4 "-20 + 3×M5スレッド |
| Operating Temperature Range | -20℃～50℃ |
| Shock and Vibration | 運用15G、IEC 68-2-29 /運用2G、IEC 68-2-26 |
Accessories
Resources & Support
User Manual
FLIR X6530sc User Manual
Export Restrictions
The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
