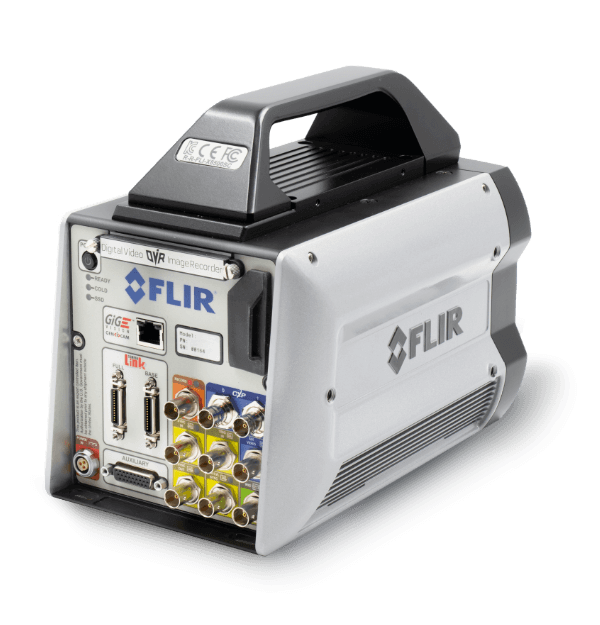

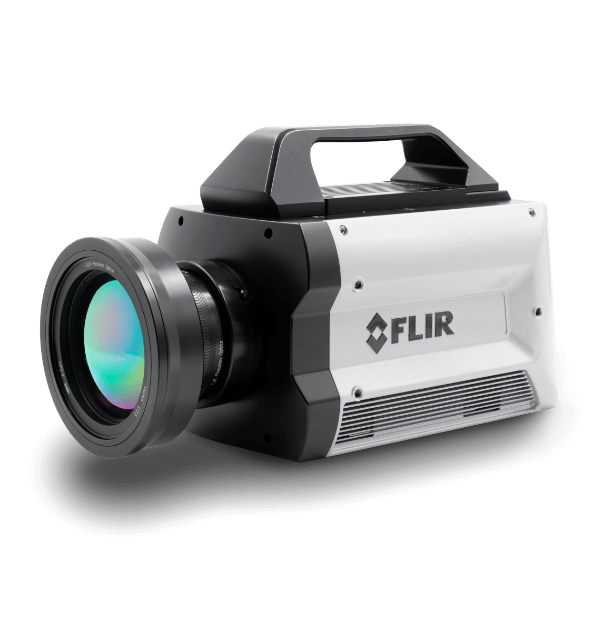

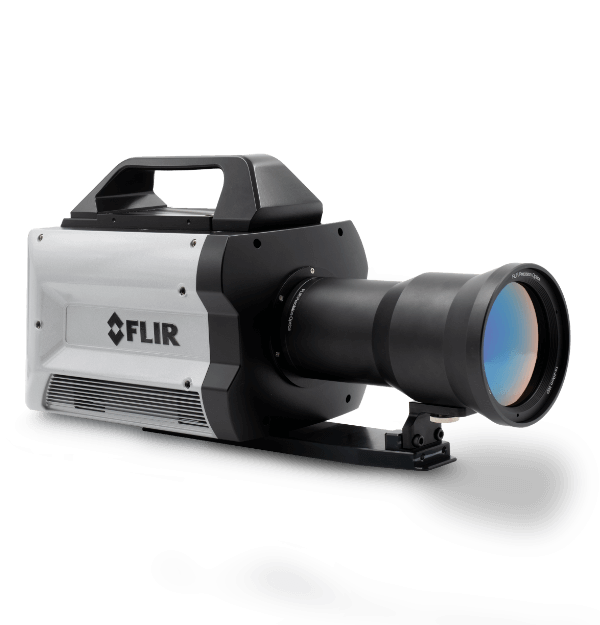

FLIR X6980 SLSは、正確な熱分析とカスタム放射測定のために高速画像を撮影する必要がある科学者やエンジニア向けに設計された超高速長波赤外線カメラです。このサーモグラフィカメラは、SLS検出器からの640×512の解像度と最速の高速フレームレートを組み合わせ、高速現象の鮮明な停止モーション画像を記録するために必要な短いスナップショット速度と広い温度帯を提供します。X6980 SLSは、4ポジションの電動フィルターホイールとFLIR電動フォーカスレンズのサポートにより、高品質の記録を提供し、時間を節約し、ダイナミックな取得環境におけるフラストレーションを軽減します。
最大1004Hzで640×512のフル画像を撮影し、MWIR InSbカメラ（周囲温度）の10倍速い積分時間を実現
最大26,000 フレームのデータをカメラ上のメモリに直接保存、または512 GB SSDを最大15分間保存
フリアーシステムズのリサーチスタジオで、赤外線データをコンピューターに直接ストリーミングして、表示、記録、分析
仕様
| Highlighted | |
|---|---|
| Resolution | 640 × 512 |
| Detector Pitch | 25 µm |
| Spectral Range | 7.5 µm (lower), 11.5–12.5 µm (upper) |
| Detector Type | Strained layer superlattice (SLS) |
| Camera f_number | FLIR X6981 SLS (7.5–12 µm), f/2.5: f/2.5 FLIR X6983 SLS (7.5–12 µm), f/4.1: f/4.1 |
| Dynamic Range | 14-bit |
| NETD | 40 mK typical |
| Frame Rate [Full Window] | Programmable: 0.0015 Hz to 1004 Hz |
| Integration Time | Programmable: 270 ns to ~full frame |
| Standard Temperature Range [with band matched optics] | -20°C to 350°C (-4°F to 662°F) |
| Optional Temperature Range [with band matched optics] | ND1: 250°C–1500°C (482°F–2732°F) ND2: 500°C–3000°C (932°F–5432°F) |
| Filtering | 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable |
| Focus | Motorized (compatible w/manual) |
| イメージングとレンズ | |
|---|---|
| Available Lenses | Manual (7.5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Motorized (7.5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Camera f_number | FLIR X6981 SLS (7.5–12 µm), f/2.5: f/2.5 FLIR X6983 SLS (7.5–12 µm), f/4.1: f/4.1 |
| Close_up Lenses_Microscopes | 1x |
| Detector Pitch | 25 µm |
| Detector Type | Strained layer superlattice (SLS) |
| Digital Zoom | 1x, Auto (best fit) |
| Direct to SSD Recording | Yes, removable 512 GB SSD included |
| Download of On_Camera RAM, SSD Recordings | Transfer from SSD through GigE, CXP, or CL to Research Studio v2.1 or higher |
| Dynamic Range | 14-bit |
| Filtering | 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable |
| Focus | Motorized (compatible w/manual) |
| Frame Rate [Full Window] | Programmable: 0.0015 Hz to 1004 Hz |
| Image Time Stamp | Internal IRIG-B decoder clock TSPI accurate time stamp |
| Integration Time | Programmable: 270 ns to ~full frame |
| Lens Interface | FLIR FPO-M (4-tab bayonet, motorized) |
| NETD | 40 mK typical |
| On Camera Image Storage | RAM (volatile): 16 GB, up to 26,000 frames full frame SSD (user-removable/non-volatile): ~15 minutes of ~800 Hz recording with included 512 GB SSD (more than 2 hours possible with 4 TB SSD purchased separately) |
| Operability | 99% typical |
| Overlay | Customizable (ability to toggle off) |
| Palette | Selectable 8-bit |
| Pixel Clock | 355 MHz |

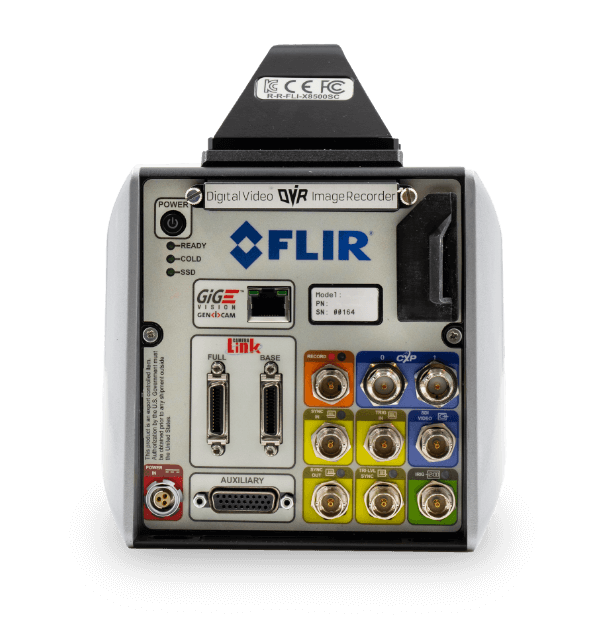

| Radiometric Data Streaming | Simultaneous Gigabit Ethernet (GigE Vision), Camera Link,CoaXPress® 1.1, dual 5 Gb links |
| Readout Modes | Asynchronous integrate while read, Asynchronous integrate then read |
| Readout Type | Snapshot |
| Resolution | 640 × 512 |
| Sensor Cooling | Closed cycle rotary |
| Spectral Range | 7.5 µm (lower), 11.5–12.5 µm (upper) |
| Standard Video | HDMI, SDI |
| Subwindow Modes | Flexible windowing down to 32 × 4 (steps of 32 columns, 4 rows) |
| Video Modes | HD-SDI: 720p@50/59.9Hz, 1080p@25/29.97Hz; SD-SDI: 480i@60Hz, 576i@50Hz |
| 測定解析 | |
|---|---|
| Accuracy | ≤100°C: ±2°C (±1°C typical), >100°C: ±2% of reading (±1% typical) |
| Ambient Drift Compensation [with factory cal] | Yes |
| Automatic Gain Control | Manual, Linear, Plateau equalization, ROI, DDE |
| Optional Temperature Range [with band matched optics] | ND1: 250°C–1500°C (482°F–2732°F) ND2: 500°C–3000°C (932°F–5432°F) |
| Standard Temperature Range [with band matched optics] | -20°C to 350°C (-4°F to 662°F) |
| 通信とデータ保存 | |
|---|---|
| Synchronization Modes | Sync In, Sync Out, Tri-Level Sync |
| 電源 | |
|---|---|
| Power | 24 VDC (<50 W steady state) |
| 環境と認定 | |
|---|---|
| Mounting | FLIR X6981 SLS (7.5–12 µm), f/2.5: 2 × 1/4 in. –20 / 1 × 3/8 in. –16 / 4 × #10 –24 / Side: 3x 1/4 in. –20 (each side) FLIR X6983 SLS (7.5–12 µm), f/4.1: 2 × 1/4 in. -20 / 1 × 3/8 in. -16 / 4 × #10 -24 / Side: 3x 1/4 in. -20 (each side) |
| Operating Temperature Range | -20°C to 50°C (-4°F to 122°F) |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FLIR X-Camera Filter Wheel Removal Wrench (C1004.M202)
- FLIR X-Camera Filter Wheel Holders
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
