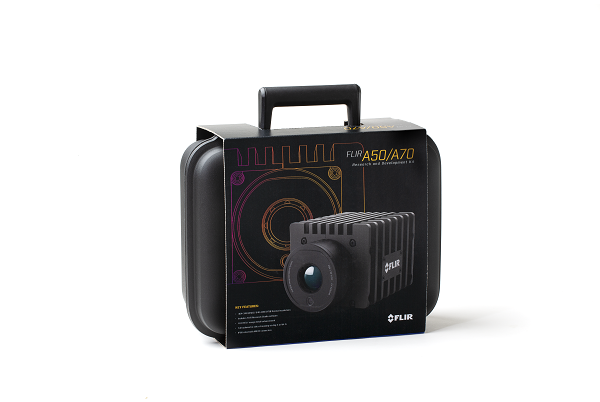

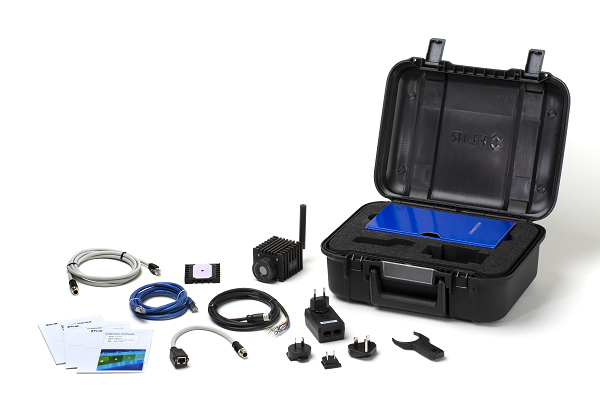

FLIR A50/A70 연구개발 키트는 개념 증명 전자 부품 테스트 및 R&D 응용 분야에서 열화상 분석을 위한 합리적인 가격의 즉시 사용 가능한 솔루션입니다. 수천 개의 온도 측정 지점을 제공하여 사용자는 열 추측을 제거하고, 제품 개발 시간을 단축하며 제품 효율성과 신뢰성을 높일 수 있습니다. 이 키트는 시스템의 열정보를 완전히 이해해야 하거나 중요한 결정을 지원하기 위해 논리적으로 합당한 열 데이터가 필요한 엔지니어 및 기술자에게 적합한 선택입니다. 사용자는 포함된 FLIR Research Studio 소프트웨어를 사용하여 열 데이터를 신속하게 보고, 기록하고, 분석하고 공유하거나 산업 표준 연결을 활용하여 필요할 때 맞춤형 소프트웨어 애플리케이션에 통합할 수 있습니다.
기술검증 절차의 전자 부품 테스트 및 R&D에서 열화상 분석을 위한 합리적인 가격의 즉시 사용 가능한 솔루션입니다.
최대 640 × 480(307,200 픽셀) 열 해상도, ± 2°C 정확도 및 MSX®가 탑재된 내장형 실화상 카메라를 통해 열 특성을 신속하게 파악하여 추측을 방지하고 제품 개발 시간을 단축합니다.
제한된 램프 업 시간과 간단한 비독점 산업 표준 인터페이스를 통해 더 빨리 테스트를 시작하십시오. 포함된 FLIR Research Studio 소프트웨어로 정성 및 정량 열 분석을 수행합니다(1년 라이선스 포함).

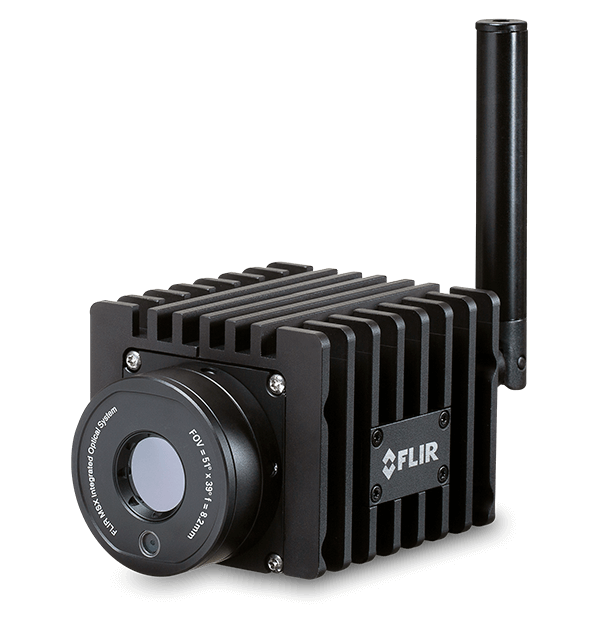

M 스타일 커넥터가 있는 IP66 등급 카메라를 어느 곳에서나 쉽게 설치할 수 있습니다. GigE Vision 및 GenICam 프로토콜을 사용하여 설계 및 테스트에서 프로세스 제어로 전환합니다.
사양
| Highlighted | |
|---|---|
| 적외선 해상도 | A50 R&D 키트 29°, A50 R&D 키트 51°, A50 R&D 키트 95°: 464 × 348 A70 R&D 키트 29°, A70 R&D 키트 51°, A70 R&D 키트 95°: 640 × 480 |
| 탐지기 피치 | 17µm |
| 스펙트럼 범위 | 7.5–14.0 µm |
| 탐지기 유형 | 비냉각 방식 마이크로볼로미터 |
| 동작 범위 | 16비트 |
| 열 감도_NETD | <50mK |
| 프레임률 | 30Hz |
| 표준 온도 범위 | A50 R&D 키트 29°, A50 R&D 키트 51°, A50 R&D 키트 95°: -20°C~175°C, 175°C~1000°C A70 R&D 키트 29°, A70 R&D 키트 51°, A70 R&D 키트 95°: -20°C~175°C, -20°C~250°C, 175°C~1000°C |
| 초점 | 포함된 초점 도구를 이용해 조정 가능 |
| 이미징 및 광학 | |
|---|---|
| PC로 디지털 데이터 스트리밍 | 포함된 Research Studio 소프트웨어를 실행하는 워크스테이션을 통해 |
| 동작 범위 | 16비트 |
| 렌즈 | A50 R&D 키트 29°, A70 R&D 키트 29°: 29° 고정 A50 R&D 키트 51°, A70 R&D 키트 51°: 51° 고정 A50 R&D 키트 95°, A70 R&D 키트 95°: 95° 고정 |
| 렌즈 구분 | 없음 |
| 매크로 모드 | 아니요 |
| 사용 가능한 렌즈 | 고정 렌즈 전용 |
| 스펙트럼 범위 | 7.5–14.0 µm |
| 시야각 (FOV) [시야각 (FOV)] | A50 R&D 키트 29°, A70 R&D 키트 29°: 29° × 22° A50 R&D 키트 51°, A70 R&D 키트 51°: 51° × 39° A50 R&D 키트 95°, A70 R&D 키트 95°: 95° × 74° |
| 실화상 카메라 | 포함됨, 1280 × 960 해상도 |
| 열 감도_NETD | <50mK |
| 이미지 모드 | 열, 비주얼, MSX®, FSX® |
| 적외선 해상도 | A50 R&D 키트 29°, A50 R&D 키트 51°, A50 R&D 키트 95°: 464 × 348 A70 R&D 키트 29°, A70 R&D 키트 51°, A70 R&D 키트 95°: 640 × 480 |
| 초점 | 포함된 초점 도구를 이용해 조정 가능 |
| 최소 초점 거리 | A50 R&D 키트 29°, A70 R&D 키트 29°: 0.25m A50 R&D 키트 51°, A70 R&D 키트 51°: 0.2m A50 R&D 키트95°, A70 R&D 키트 95°: 0.1m |
| 탐지기 유형 | 비냉각 방식 마이크로볼로미터 |
| 탐지기 피치 | 17µm |
| 프레임률 | 30Hz |
| 측정 및 분석 | |
|---|---|
| 정확도 | ±2°C 또는 주변 온도 15°C~35°C 및 물체 온도가 0°C를 초과하는 경우 판독값의 ±2% |
| 표준 온도 범위 | A50 R&D 키트 29°, A50 R&D 키트 51°, A50 R&D 키트 95°: -20°C~175°C, 175°C~1000°C A70 R&D 키트 29°, A70 R&D 키트 51°, A70 R&D 키트 95°: -20°C~175°C, -20°C~250°C, 175°C~1000°C |
| 통신 및 데이터 저장 공간 | |
|---|---|
| WiFi | 있음, 암 RP-SMA 커넥터; P2P(애드혹) 또는 인프라(네트워크) |
| 디지털 I_O 커넥터 유형 | M12 수 12핀 A-코드(외부 전원 공유) |
| 디지털 입력 항목 | 2x 광학 절연, Vin(저) = 0–1.5V, Vin(고) = 3–25V |
| 디지털 출력 | 3× 광학 절연, 0 ~ 48V DC, 최대. 350mA(60°C에서 200mA로 정격 감소); 솔리드 스테이트 옵토 릴레이, 장애 출력(NC)으로서 1× 전용 |
| 이더넷 이미지 스트리밍 | 예 |
| 이더넷 전원 | Power over Ethernet, PoE IEEE 802.3af 등급 3 |
| 이더넷 커넥터 유형 | M12 8핀 X 코드, 암 |
| 이더넷 통신 | GigE Vision 버전 1.2, 클라이언트 API GenICam 호환, TCP/IP 소켓 기반(FLIR 독점) |
| 제어 및 조종 | 기가비트 이더넷(RTSP, GigE Vision), Wi-Fi |
| 일반 | |
|---|---|
| 크기 [L x W x H ] (렌즈 포함) | 107 × 67 × 57mm, 하단 냉각판 제외 |
| 전력 | |
|---|---|
| 외부 전압 | 24/48V DC, 8W 최대 |
| 전원 | Power over Ethernet 또는 외부 |
| 전원 연결 | M12 수 12핀 A-코드(디지털 I/O와 공유) |
| 전원 케이블 구성 | Power over Ethernet 또는 외부 |
| 환경 및 인증 | |
|---|---|
| 마운트 장착 | 1/4-20 UNC 깊이 7mm +Ø5 깊이 2.7mm |
| 보관 온도 범위 | IEC 68-2-1 및 IEC 68-2-2, 16시간 동안 -40°C~70°C |
| 인캡슐레이션 | IEC 60529 및 IP66 |
| 작동 온도 | -20°C~50°C, 냉각판 포함, 최대 카메라 케이스 온도: 65°C |
| 진동 | IEC 60068-2-6, 10Hz ~ 58Hz에서 0.15 mm, 58Hz ~ 500Hz에서 2g, 정현파 IEC 61373 카테고리 1(레일웨이) |
| 충격 | IEC 60068-2-27, 25g |
