전자장치 검사, 생산 모니터링, 비파괴 검사 (NDT)를 위해 설계된 FLIR A6700 중파장 적외선 (MWIR) 카메라는 고속 열 이벤트와 빠르게 움직이는 표적에 적합합니다. 짧은 노출 시간을 통해 사용자는 모션을 캡쳐하고 정확한 온도를 측정할 수 있습니다. 실제로 카메라 이미지 출력을 윈도우 모드로 설정해 프레임속도를 초 당 480 프레임으로 증가시켜 시험 동안 중요한 데이터를 놓지지 않도록 고속 열 이벤트조차도 정확하게 측정할 수 있습니다.
실시간 열화상 분석을 위한 저렴하고 유연한 솔루션
FLIR A6700는 3.0–5.0 마이크로미터 주파대(1.0–5.0 마이크로미터 광대역 옵션)에서 작동하며 섬세한 327,680 픽셀 이미지를 제공합니다.
스냅샷 모드를 통해 장면의 모든 픽셀을 동시에 캡쳐할 수 있어 빠르게 움직이는 물체의 온도를 측정할 수 있습니다.
기가비트 이더넷과 아날로그 비디오가 동시에 활성화되지만 독립적으로 제어되기 때문에 녹화 및 디스플레이를 위한 유연성이 매우 높습니다.
사양
| Highlighted | |
|---|---|
| 해상도 | 640 × 512 |
| 픽셀 크기[제곱] | 0.015mm |
| 스펙트럼 범위 | A6700 MWIR, A6702 MWIR: 1.0 – 5.0 µm A6701 MWIR, A6703 MWIR: 3.0 – 5.0 µm |
| 탐지기 유형 | FLIR 안티몬화 인듐(InSb) |
| 카메라 f_값 | A6700 MWIR, A6701 MWIR: f/2.5 A6702 MWIR, A6703 MWIR: f/4.0 |
| 동작 범위 | 14비트 |
| 프레임률 [전체화면] | 프로그래밍 가능, 0.0015Hz~60Hz |
| 노출 시간 | 480ns ~ 풀 프레임 |
| 표준 온도 범위[대역 일치 광학 포함] | A6700 MWIR: -20°C~300°C A6701 MWIR, A6703 MWIR: -20°C~350°C, -10°C: 현미경의 경우 A6702 MWIR: -20°C~350°C |
| 온도 범위 옵션[대역 일치 광학 포함] | 45°C~600°C(ND1); 250°C~2000°C(ND2); 500°C~3000°C(ND3) |
| 필터 홀더[웜] | 표준 2.54cm 직경 필터용 렌즈 마운트 뒤 |
| 초점 | 수동 |

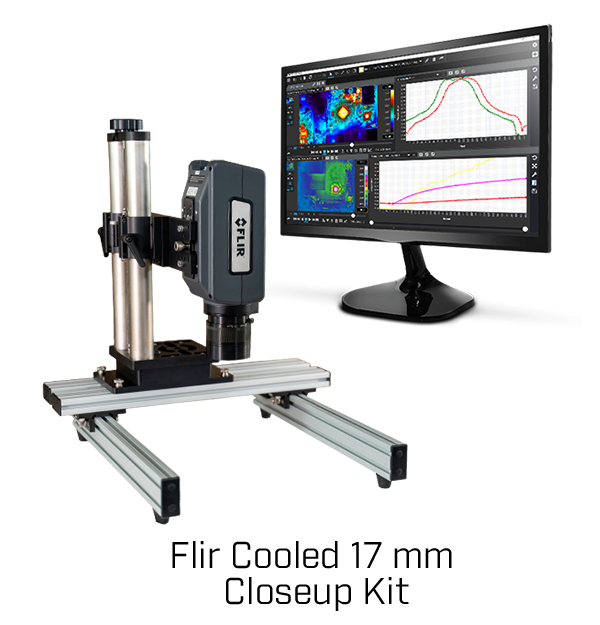

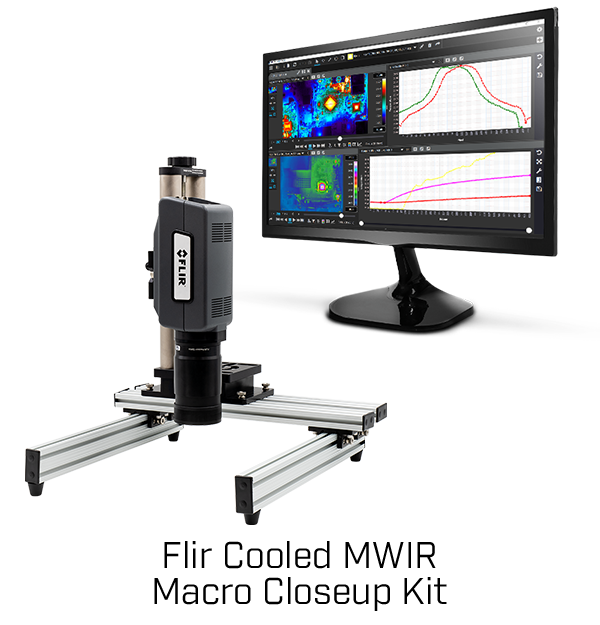

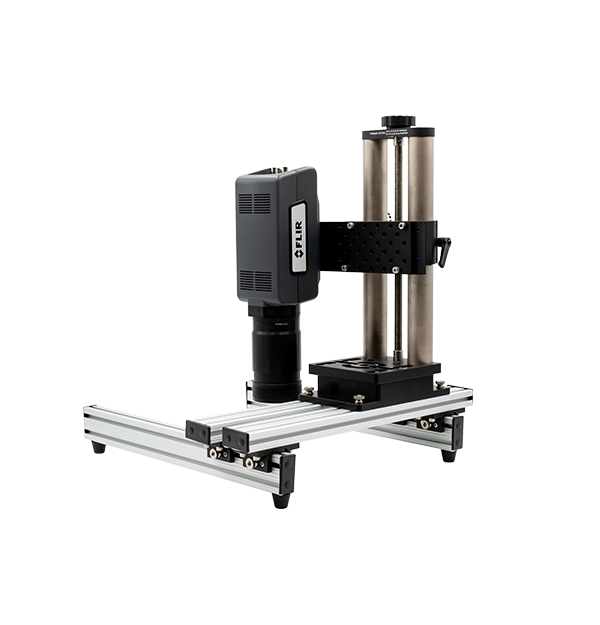

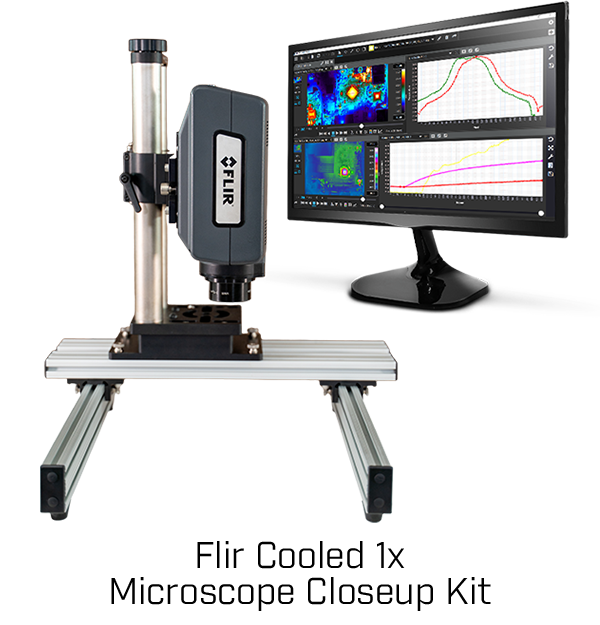

| 구성품 | 키트 상자 내용물: • FLIR A6701 InSb(0.003~0.005mm), 640x512, f/2.5, GigE, 60Hz(29440-201) • MWIR -20°C~+350°C(CAL35-STD) • Research Studio - Professional Edition - 1년 라이선스(온라인 활성화)(4232535) • 헤비 듀티 오픈 베이스 카메라 스탠드(4257132) 및 다음 중 하나: •50mm 매크로 렌즈 3.0~5.0µm, f/2.5(FPO 수동 베이어넷)(T300585) 또는 •1x 현미경, 3.0~5.0µm, f/2.5(4214995) 또는 • 17mm 렌즈, 3.0~5.0µm, f/2.5(FPO 수동 베이어넷) (4215423) |
| 이미징 및 광학 | |
|---|---|
| 노출 시간 | 480ns ~ 풀 프레임 |
| 동영상 모드 | SDI: 720p@50/59.9, 1080p@25/29.9 |
| 동작 범위 | 14비트 |
| 라디오메트릭(radiometric) 데이터 스트리밍 | 기가비트 이더넷(GigE Vision) |
| 렌즈 인터페이스 | FLIR FPO(4탭 베이오넷) |
| 사용 가능한 렌즈 | A6700 MWIR, A6702 MWIR: 25mm, 50mm, 100mm A6701 MWIR, A6703 MWIR: 17mm, 25mm, 50mm, 100mm, 200mm |
| 서브 윈도우 모드 | 전체, 절반 및 1/4 창 |
| 센서 냉각 | 폐쇄형 사이클 로터리 |
| 스펙트럼 범위 | A6700 MWIR, A6702 MWIR: 1.0 – 5.0 µm A6701 MWIR, A6703 MWIR: 3.0 – 5.0 µm |
| 열 감도_NETD[일반] | A6700 MWIR, A6702 MWIR: ≤25 mK typical A6701 MWIR, A6703 MWIR: ≤20 mK 일반 |
| 오버레이 | 고정된 구성, 끌 수 있음 |
| 온-카메라 이미지 저장 | 없음 |
| 운전성 | ≥99.8%(≥99.95% 일반) |
| 이미지 타임 스탬프 | 예 |
| 초점 | 수동 |
| 카메라 f_값 | A6700 MWIR, A6701 MWIR: f/2.5 A6702 MWIR, A6703 MWIR: f/4.0 |
| 클로즈_업 렌즈_현미경 | A6700 MWIR, A6702 MWIR: 사용 가능한 현미경 없음 A6701 MWIR, A6703 MWIR: 1x, 3x |
| 탐지기 유형 | FLIR 안티몬화 인듐(InSb) |
| 판독 모드 | 읽기 작업 수행 중 비동기식 통합; 비동기식 통합 후 읽기 작업 수행 |
| 판독 형식 | 스냅샷 |
| 팔레트 | 선택 가능한 8비트 |
| 표준 동영상 | SDI |
| 표준 영상 줌 | 자동, 가변 |
| 프레임률 [전체화면] | 프로그래밍 가능, 0.0015Hz~60Hz |
| 픽셀 크기[제곱] | 0.015mm |
| 필터 홀더[웜] | 표준 2.54cm 직경 필터용 렌즈 마운트 뒤 |
| 해상도 | 640 × 512 |
| 화소 클럭 | 50MHz |
| 측정 및 분석 | |
|---|---|
| 온도 범위 옵션[대역 일치 광학 포함] | 45°C~600°C(ND1); 250°C~2000°C(ND2); 500°C~3000°C(ND3) |
| 자동 게인 (Gain) 제어 | 수동, 선형, 플래토 평활화, DDE |
| 정확도 | ≤100°C, ±2°C 정확도(±1°C 일반), >100°C ±판독값의 2%(±1% 일반) |
| 주변 드리프트 보상[공장 보정 포함] | 예 |
| 표준 온도 범위[대역 일치 광학 포함] | A6700 MWIR: -20°C~300°C A6701 MWIR, A6703 MWIR: -20°C~350°C, -10°C: 현미경의 경우 A6702 MWIR: -20°C~350°C |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | 동기화 입력 |
| 제어 및 조종 | GenICam (GigE) |
| 일반 | |
|---|---|
| 구성품 | 키트 상자 내용물: • FLIR A6701 InSb(0.003~0.005mm), 640x512, f/2.5, GigE, 60Hz(29440-201) • MWIR -20°C~+350°C(CAL35-STD) • Research Studio - Professional Edition - 1년 라이선스(온라인 활성화)(4232535) • 헤비 듀티 오픈 베이스 카메라 스탠드(4257132) 및 다음 중 하나: •50mm 매크로 렌즈 3.0~5.0µm, f/2.5(FPO 수동 베이어넷)(T300585) 또는 •1x 현미경, 3.0~5.0µm, f/2.5(4214995) 또는 • 17mm 렌즈, 3.0~5.0µm, f/2.5(FPO 수동 베이어넷) (4215423) |
| 무게 [렌즈 제외] | 2.3kg |
| 크기 [L x W x H ] (렌즈 제외) | 226 × 102 × 109mm |
| 전력 | |
|---|---|
| 전원 | 24VDC(<24W 정상 상태) |
| 환경 및 인증 | |
|---|---|
| 마운트 장착 | ¼cm -20 탭형 구멍 2개, 0.95cm -16 탭형 구멍 1개, 10~24 탭형 구멍 4개 |
| 작동 온도 범위 | -20°C~50°C |
Accessories
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- FLIR A67xx Camera Filter Holder, Behind The lens, 1" Diameter, 4-tab FPO Manual Bayonet (4205217)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
