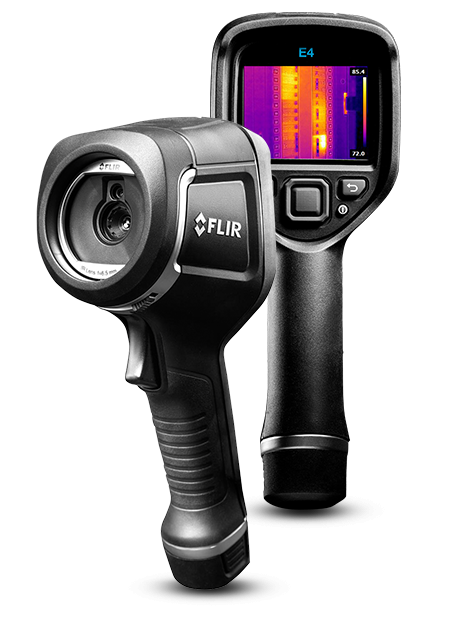

FLIR E4
MSX가 탑재된 적외선 카메라
FLIR E4 열화상 카메라는 건물, 전기 및 기계 분야를 위한 사용이 간편한 문제 해결 도구입니다. 4,800 (80 x 60) 픽셀 적외선 분해능과 FLIR 멀티 스펙트럼 다이나믹 화상(MSX) 보정을 통해 감춰진 문제점을 찾아내고 정확한 온도를 측정하고 수리가 제대로 이뤄졌는지 확인합니다.
사양
| 강조 표시됨 | |
|---|---|
| 적외선 해상도 | 80 – 60 픽셀 |
| 열 감도_NETD | <0.15°C / <150 mK |
| 정확도 | 주변 온도 10°C ~ 35°C 및 0°C 이상의 대상 온도 범위 검침의 ±2°C 또는 ±2% |
| 시야각 (FOV) [시야각 (FOV)] | 45° x 34° |
| 이미지 모드 | 열화상 MSX®, 열화상, 픽처 인 픽처 (PIP), 열화상 혼합, 디지털 카메라 |
| 디스플레이 | 3.0 인치 320 × 240 컬러 LCD |
| 이미징 및 광학 | |
|---|---|
| F-값 | 1.5 |
| FLIR 화면-EST 모드 | No |
| 공간 해상도 [I시야각 (FOV)] | 10.3 mrad |
| 멀티-스펙트럼 다이나믹 이미징 [MSX] | 실화상 카메라 디테일로 보정된 적외선 이미지 |
| 색상 | 블랙 및 그레이 |
| 스펙트럼 범위 | 7.5-13 µm |
| 시야각 (FOV) [시야각 (FOV)] | 45° x 34° |
| 열 감도_NETD | <0.15°C / <150 mK |
| 이미지 모드 | 열화상 MSX®, 열화상, 픽처 인 픽처 (PIP), 열화상 혼합, 디지털 카메라 |
| 이미지 주파수 | 9 Hz |
| 적외선 해상도 | 80 – 60 픽셀 |
| 초점 | 프리 포커스 |
| 최소 초점 거리 | 0.5 m |
| 컬러 팔레트 | 블랙 앤 화이트, 아이언 및 레인보우 |
| 탐지기 유형 | 비냉각식 마이크로볼로미터 |
| 측정 및 분석 | |
|---|---|
| 대상 온도 범위 | –20°C ~ +250°C |
| 반사되어 돌아온 겉보기 온도 조정 | 자동, 반사된 온도 입력에 따라 |
| 설정 명령 | 장치의 로컬 적응성, 언어, 날짜 및 시간 형식 |
| 정확도 | 주변 온도 10°C ~ 35°C 및 0°C 이상의 대상 온도 범위 검침의 ±2°C 또는 ±2% |
| 카메라 무게(배터리 포함) | 0.575 kg |
| 카메라 크기 [L x W x H] | 244 × 95 × 140 mm |
| 사용자 인터페이스 | |
|---|---|
| 디스플레이 | 3.0 인치 320 × 240 컬러 LCD |
| 통신 및 데이터 저장 공간 | |
|---|---|
| AC 작동 | AC 어댑터, 90–260 VAC 입력, 카메라로 5 VDC 출력 |
| WiFi | N/A |
| 인터페이스 | USB 마이크로: PC 및 Mac 장치에서 또는 이 장치로 데이터 전송 |
| 파일 형식 | 표준 JPEG, 14-비트 측정 데이터 포함 |
| 전력 | |
|---|---|
| 전원 관리 | 자동 차단 |
| 충전 시간 | 카메라에서 90% 충전시 2.5시간 소요 충전기로 2시간 |
| 충전 시스템 | 배터리는 카메라 또는 지정된 충전기로 충전할 수 있습니다. |
| 환경 및 인증 | |
|---|---|
| EMC | •WEEE 2012/19/EC •RoHs 2011/65/EC •C-Tick •EN 61000-6-3 •EN 61000-6-2 •FCC 47 CFR 파트 15 등급 B |
| 보관 온도 범위 | –40°C ~+70°C |
| 습도 [작동 및 저장] | IEC 60068-2-30/24 h 95% 상대 습도 |
| 인증 | UL, CSA, CE, PSE 및 CCC |
| 작동 온도 범위 | –15°C ~ +50°C |
| 전파 스펙트럼 | N/A |
| 진동 | 2 g (IEC 60068-2-6) |
| 충격 | 25 g (IEC 60068-2-27) |
| 일반 | |
|---|---|
| 목차 | •적외선 카메라 •운반용 하드 케이스 •배터리(카메라 내부) •USB 케이블 •전원공급장치/EU, UK, US 및 호주 플러그가 장착된 충전기 •인쇄 문서 |
| 포장 크기 | 385 x 165 x 315 mm |
