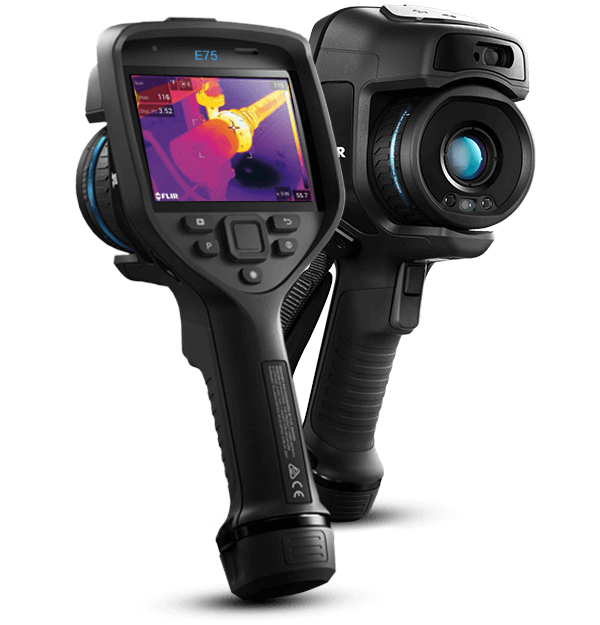

FLIR E75
첨단 열화상 카메라
FLIR E75는 문제점을 진단하기 위해 필요한 감도와 해상도를 갖추고 있으며 원거리에서도 숨어 있는 결함을 찾아낼 수 있습니다. 320 x 240 트루 네이티브 해상도는 76,000개 이상의 온도 측정점을 제공하며 교환식 렌즈로 근거리뿐만 아니라 원거리 물체를 선명하고 또렷하게 촬영합니다.
사양
| 강조 표시됨 | |
|---|---|
| 열 감도_NETD | <40 mK, 24° @ +30°C (+86°F) |
| 정확도 | ±2°C (±3.6°F) or ±2% of reading for ambient temperature 15°C to 35°C (59°F to 95°F) and object temperature above 0°C (32°F) |
| 시야각 (FOV) [시야각 (FOV)] | 24° x 18° (17 mm lens) |
| 디지털 카메라 | 5 MP, 53° x 41° FOV |
| 이미지 모드 | Infrared, visual, MSX®, Picture-in-Picture |
| 디스플레이 | 4", 640 x 480 optically-bonded PCAP touchscreen, with 400 cd/m2 surface brightness |
| 저장 매체 | Removable SD card (8 GB) |
| 이미징 및 광학 | |
|---|---|
| F-값 | 1.3, 24° |
| FLIR 화면-EST 모드 | Yes |
| MSX | Embosses visual details on full resolution thermal image |
| MSX를 이용한 최소 초점 거리 | 0.5 m (1.64 ft.), 24° |
| UltraMax | Super-resolution process quadruples pixel count, activated in FLIR Tools+ |
| 갤러리 | Yes |
| 공간 해상도 [I시야각 (FOV)] | 1.31 mrad/pixel, 24° |
| 디지털 줌 | 1-4x continuous |
| 디지털 카메라 | 5 MP, 53° x 41° FOV |
| 라디오메트릭(radiometric 적외선 동영상 녹화 | Real-time radiometric recording (.csq) |
| 라디오메트릭(radiometric 적외선 동영상 스트리밍 | Over UVC |
| 레이저 | Class 2, 0.05–40 m (1.6–131 ft.) ±1% of measured distance |
| 렌즈 구분 | Automatic |
| 뷰파인더 | No |
| 비 방사선 측정(Non_radiometric) 적외선 동영상 스트리밍 | H.264 or MPEG-4 over Wi-Fi MJPEG over UVC or Wi-Fi |
| 색상 | Black |
| 스케치 | From touchscreen |
| 스펙트럼 범위 | 7.5 - 14.0 µm |
| 시야각 (FOV) [시야각 (FOV)] | 24° x 18° (17 mm lens) |
| 실화상 동영상 스트리밍 기능 | Yes |
| 열 감도_NETD | <40 mK, 24° @ +30°C (+86°F) |
| 이미지 모드 | Infrared, visual, MSX®, Picture-in-Picture |
| 이미지 주파수 | 30 Hz |
| 적외선 이미지 | Yes |
| 초점 | Continuous, one-shot laser distance meter (LDM), one-shot contrast, manual |
| 초점 길이 | 17 mm (0.67 in.), 24° |
| 최소 초점 거리 | 0.15 m (0.49 ft.), 24° |
| 카메라 소프트웨어 업데이트 | USB 케이블 또는 SD 카드 사용 |
| 컬러 팔레트 | Iron, Rainbow, Rainbow HC, White hot, Black hot, Arctic, Lava |
| 탐지기 유형 및 피치 | Uncooled microbolometer, 17 µm |
| 픽쳐 인 픽쳐 (PIP) | Resizable and movable |
| 해상도 | 640 × 480 pixels (VGA) |
| 측정 및 분석 | |
|---|---|
| EST 화면 모드에서 샘플링 평균 | Recommended temperature range: 30 to 45°C (86 to 113°F) in stable room temperature |
| 구역 | 1 in live mode |
| 기준 온도 | Yes |
| 대상 온도 범위 | •–20 to +120°C (–4 to 248°F) •0–650°C (32–1200°F) •Optional 300–1000°C (572–1830°F) |
| 방사율 보정 기능 | Yes: variable from 0.01 to 1.0 or selected from materials list |
| 사전 측정 설정 | No measurement, center spot, hot spot, cold spot, User Preset 1, User Preset 2 |
| 스팟 미터 | 3 in live mode |
| 자동 냉온 감지 | Auto-maximum/minimum markers within area |
| 정확도 | ±2°C (±3.6°F) or ±2% of reading for ambient temperature 15°C to 35°C (59°F to 95°F) and object temperature above 0°C (32°F) |
| 차이 온도 | Yes |
| 측정 보정 | Yes |
| 컬러 알람 [등온선] | Above/below/interval/condensation/insulation |
| 화면-EST 모드에서 정확도[드리프트] | Accuracy (drift): ±0.3°C (±0.5°F) |
| 사용자 인터페이스 | |
|---|---|
| 디스플레이 | 4", 640 x 480 optically-bonded PCAP touchscreen, with 400 cd/m2 surface brightness |
| 디스플레이 기술 | IPS |
| 언어 | 21 |
| 음성 | 60 seconds built-in microphone and speaker (and via Bluetooth) on still images and video |
| 텍스트 | Text from predefined list or soft keyboard on touchscreen |
| 통신 및 데이터 저장 공간 | |
|---|---|
| METERLiNK | Wireless connection (Bluetooth) to: FLIR meters with METERLiNK |
| USB | USB Type-C: data transfer/video/power |
| USB_표준 | USB 2.0 High Speed |
| WiFi | Peer to peer (ad hoc) or infrastructure (network) |
| 동영상 출력 | DisplayPort over USB Type-C |
| 오디오 | Microphone and speaker for voice annotation of images |
| 이미지 파일 형식 | Standard radiometric JPEG, measurement data included |
| 저장 매체 | Removable SD card (8 GB) |
| 충전 | In camera (AC adapter or 12 V from a vehicle) or two-bay charger |
| 통신 인터페이스 | USB 2.0, Bluetooth, Wi-Fi |
| 전력 | |
|---|---|
| 배터리 무게 | 140 g (4.9 oz.) |
| 배터리 유형 | Li-ion battery, charged in camera or on separate charger |
| 배터리 작동 시간 | Approx. 2.5 hours at 25°C (77°F) ambient temperature and typical use |
| 배터리 전압 | 3.6 V |
| 외부 전원 연결 | AC adapter 90–260 V AC, 50/60 Hz, or 12 V from a vehicle (cable with standard plug—optional) |
| 전원 관리 | Automatic shut-down and sleep mode |
| 충전 온도 | 0°C to +45°C (+32°F to +113°F) |
| 환경 및 인증 | |
|---|---|
| EMC | •ETSI EN 301 489-1 (radio) •ETSI EN 301 489-17 •EN 61000-6-2 (immunity) •EN 61000-6-3 (emission) •FCC 47 CFR Part 15 Class B (emission) |
| 낙하 | Designed for 2 m (6.6 ft.) |
| 보관 온도 범위 | –40°C to 70°C (-40°F to 158°F) |
| 보증 | http://www.flir.com/warranty/ |
| 삼각대 마운트 | UNC 1/4"–20 |
| 습도 [작동 및 저장] | IEC 60068-2-30/24 hours/95% relative humidity 25–40°C (77–104°F)/two cycles |
| 안전 | EN/UL/CSA/PSE 60950-1 |
| 작동 온도 범위 | –15°C to 50°C (5°F to 122°F) |
| 전파 스펙트럼 | •ETSI EN 300 328 •FCC Part 15.249 •RSS-247 Issue 2 |
| 일반 | |
|---|---|
| 알람 기능 | Moisture alarm, insulation alarm, measurement alarms |
| 포장 | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| 포장 크기 | 500 x 190 x 370 mm (19.7 x 7.5 x 14.6 in.) |
| 하우징 소재 | PCABS with TPE, magnesium |
