FLIR EV45-T2
Meterlink가 있는 EV 충전기 분석기
Flir EV86-T2는 주거 및 상업 환경에서 AC EV 충전소의 안전 및 성능 테스트를 단순화하도록 설계된 일체형 EV 충전기 분석기입니다. 레벨 1 및 레벨 2 충전기를 모두 지원하며, 통합 T2 커넥터와 소형 타입 1 어댑터가 있어 광범위한 호환성을 제공합니다. 자동화된 테스트 시퀀스, 사전 테스트 전압 검증 및 명확한 합격/불합격 결과를 통해 기술자는 안전하고 효율적으로 작업할 수 있으며, Bluetooth 저에너지(BLE) 연결은 Flir Meterlink® 앱과 원활하게 페어링되어 무선 보고서 생성, 데이터 관리 및 모바일 장치에서 직접 쉽게 공유할 수 있습니다.
사양
| 강조 표시됨 | |
|---|---|
| 디스플레이 크기 | 8.89cm TFT-LCD |
| 연결성 | 10m(32ft) 범위의 Bluetooth BLE |
| 안전 범주 | CAT II-300V, IEC61010-1 |
| 이미징 및 광학 | |
|---|---|
| 디스플레이 크기 | 8.89cm TFT-LCD |
| 측정 및 분석 | |
|---|---|
| Auto Testing Items | 설정 메뉴의 PE 사전 테스트, EVSE 인터페이스, RCD 테스트 및 루프 임피던스 |
| CP Error (E state) Simulation | 통과/결함 |
| EVSE interface | 1 Φ: 250 V max, 3 Φ: 230 / 440 V max, 50 / 60 Hz, max 10 A Main Voltage: Range 440 V / Accuracy: +/- 2.0% Frequency Range: 2 kHz / Accuracy: +/- 1 Hz Duty Cycle Range:100% / Accuracy: +/- 5 Digits |
| Loop Impedance | Range: 2.000 kΩ / Accuracy ±1.0% |
| PE Pre-Test | 범위: 통과/결함(PE 도체와 터치 센서 간 >50V AC/DC) |
| PP State Simulation | 연결되지 않음, 연결됨, 연결됨 + 래치 |
| RCD/CCID Trip Test | RCD 트립 시간(0°, 180°) 범위: 31.5mA AC, 300ms / 정확도 ±2.0% 범위: 6mA DC, 2.5초 동안 < 12.5초 / 정확도 ±1.0% RCD 램핑 전류(0°, 180°) 범위: 6mA DC in 2.5s 평활 램프 매 2mA DC, 30mA AC in 2mA 단계 매 300ms in .5s / 정확도 ±2.0% |
| Voltage Phase Indication | L1, L2, L3, PE, N |
| 구분 등급 | CAT II-600V |
| 주파수 | 범위: 200Hz / 정확도 ±1Hz |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 연결성 | 10m(32ft) 범위의 Bluetooth BLE |
| 커넥터 | IEC 62196-2 타입 2 소켓 |
| 커넥터 유형 | Type 2(내장형), Type 1(컨버터 포함) |
| 전력 | |
|---|---|
| 배터리 | 충전식 배터리 |
| 배터리 사용 시간 | 12시간 연속 |
| 자동 전원 차단 | 꺼짐/5분/10분/20분/30분 |
| 일반 | |
|---|---|

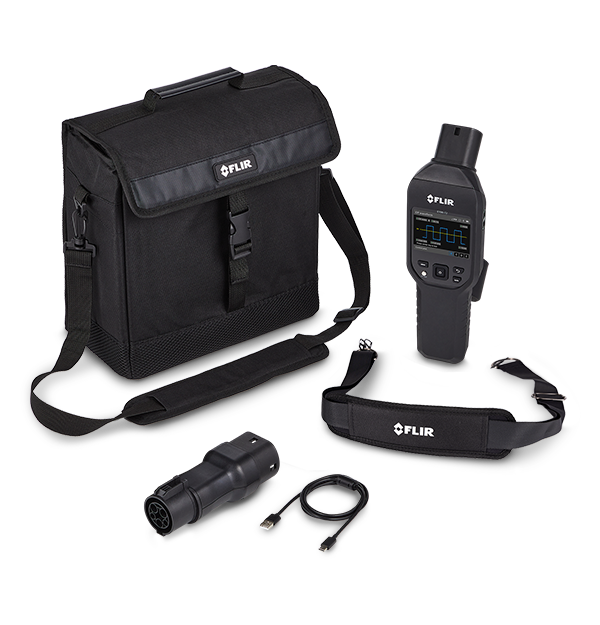

| 구성품 | 1 × EV86-T2 EV 충전기 분석기 1 × 컨버터(Type 2 → Type 1) 1 × USB 케이블(Type A → C) 1 × FLIR 빠른 시작 가이드 1 × 넥 스트랩 1 × 숄더 스트랩이 포함된 휴대용 파우치 |
| 무게 | 760g(1.7lbs) |
| 크기 [L x W x H] | 296 × 94 × 50mm(11.6 × 3.7 × 2인치) |
| 환경 및 인증 | |
|---|---|
| EMC | EN61326-1 |
| Operating Ambient Temperature and Relative Humidity (RH) | -10°C~30°C, <85% RH<30°C~40°C, <75% RH<40°C~50°C, <45% RH< |
| 보증 | 제한적 3년 보증 |
| 안전 범주 | CAT II-300V, IEC61010-1 |
| 오염도 | , |
| 인증 | ETL, CE, FCC |
| 작동 가능 고도 | 2,000m |
| 저장소 온도 및 상대 습도 [RH] | -20°C~60°C(-4°F~140°F), 0~80% RH |
