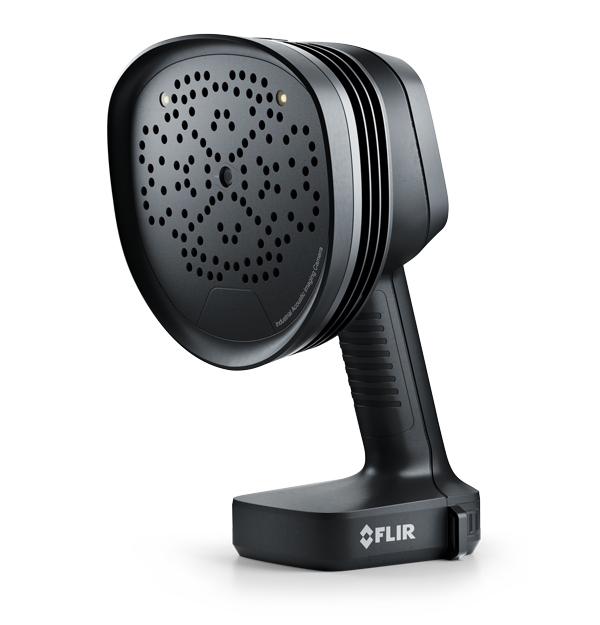

FLIR Si2-PD™
부분 방전 감지를 위한 산업용 음향 이미징 카메라
FLIR Si2-PD 음향 이미징 카메라는 부분 방전(PD) 감지 및 대응을 위한 효과적인 솔루션을 제공하여 전기 장비의 유지보수 비용을 절감하는 데 도움을 줍니다. 이 카메라는 최대 200m 떨어진 곳에서 PD 결함을 감지, 위치 파악, 분류 및 평가하여 이전에 가능했던 것보다 30배 작은 PD 문제를 식별합니다. 카메라 및 소프트웨어 기반 심각도 평가를 제공하여 정밀한 유지보수 결정에 필요한 의사결정을 지원합니다.
특정 애플리케이션의 경우 누출 감지와 베어링 결함 감지를 위해 Si2-LD를 선택하거나 포괄적인 전기 유틸리티, 누출 감지 및 베어링 결함 감지 애플리케이션을 위해 Si2-Pro를 선택할 수 있습니다. 이러한 모델은 관련 제품 섹션에서 사용할 수 있으므로 필요에 따라 유지보수 접근 방식을 사용자 정의할 수 있습니다.
뚜렷한 비전, 사운드 솔루션
최대 200m 떨어진 거리에서 이전 세대에서 감지 가능한 것보다 30배 작은 PD 문제를 식별하므로 운영 효율성과 안전성을 보장하는 데 필수적입니다.
신속한 의 결정과 적절한 대응 계획을 지원하는 방전 유형, 심각도 및 권장 조치의 기기 내 범주화를 포함한 상세한 분석 도구.
대규모 산업 환경에서 차량 관리, 클라우드 데이터 통합 및 OTA 소프트웨어 업데이트를 통해 장비의 최적의 사용 및 유지보수를 보장합니다. 동일한 보고서에서 음향과 열을 결합합니다.
사양
| Highlighted | |
|---|---|

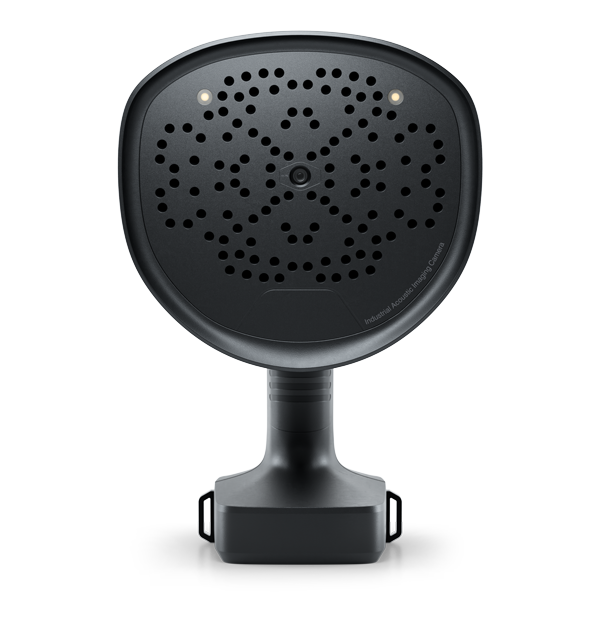

| Acoustic Measurement | 124개의 저소음 MEMS 마이크, 실시간 사운드 시각화 |
| Severity Assessment | 온보드 카메라 권장 조치를 포함한 AI 기반 자동 심각도 평가 |
| Distance | 0.3m~200m |
| 이미징 및 광학 | |
|---|---|
| Camera software update | 자동 OTA(Over The Air) 무선 업데이트 또는 USB 연결 |
| Field of view [FOV] | 75° 대각선 |
| Video Frame Rate | 카메라: 60fps / 음향 이미지: 30fps / 화면: 70fps |
| Video Image Resolution | 1280 × 720 |
| Zoom | 디지털 줌 8배 |
| 측정 및 분석 | |
|---|---|
| Acoustic Measurement | 124개의 저소음 MEMS 마이크, 실시간 사운드 시각화 |
| Bandwidth | 2kHz~130kHz |
| Detection Threshold | 20kHz: -15dB SPL 35kHz: 4dB SPL 50kHz: 10dB SPL 80kHz: 36dB SPL 100kHz: 51dB SPL |
| Distance | 0.3m~200m |
| Severity Assessment | 온보드 카메라 권장 조치를 포함한 AI 기반 자동 심각도 평가 |
| 사용자 인터페이스 | |
|---|---|

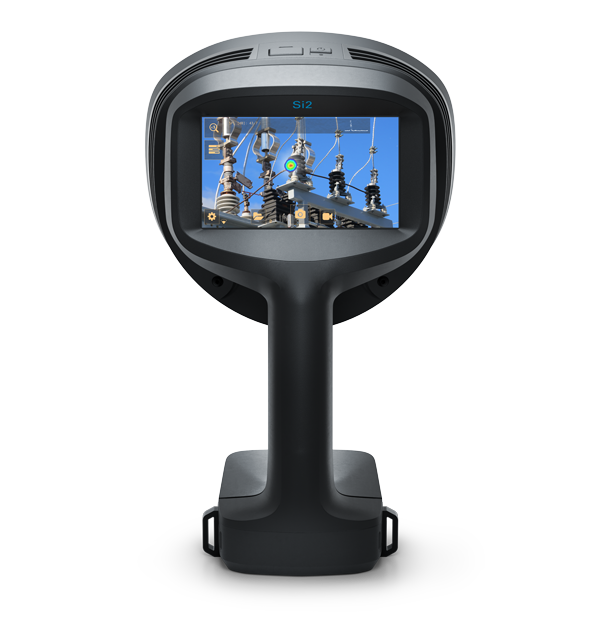

| Display | 사이즈: 127mm 1280 × 720 저항식 터치스크린, TFT LCD, MIPI DSI |
| 전력 | |
|---|---|
| Battery | 리튬 이온 충전식 배터리 팩(RRC 2054):14.4V DC, 3.45Ah, 49.68Wh 최대 출력: 16.8V DC, 5A |
| Battery Charger | 입력: 19~26V DC, 2.8A 최대 출력: 17.4V DC, 4.8A |
| Battery weight | 약 0.25kg |
| Nominal Input Voltage | 공칭 입력 전압: 12V DC 최대 입력: 17V DC , 3.3A(제한됨) |
| 환경 및 인증 | |
|---|---|
| Operating And Storage Humidity | 0~90% 권장 |
| Operating Temperature Range | –10°C~50°C |
| Protection Class | IP54 |
| Storage Temperature Range | –20°C~70°C |
| Warranty | http://www.flir.com/warranty/ |
| 일반 | |
|---|---|
| Annotations | 이미지 태그, 주석 및 GPS 좌표 |
| Battery Size | 85mm × 77mm(RRC2054) |
| Worklights | 2가지 모드: 켜기/끄기 |
