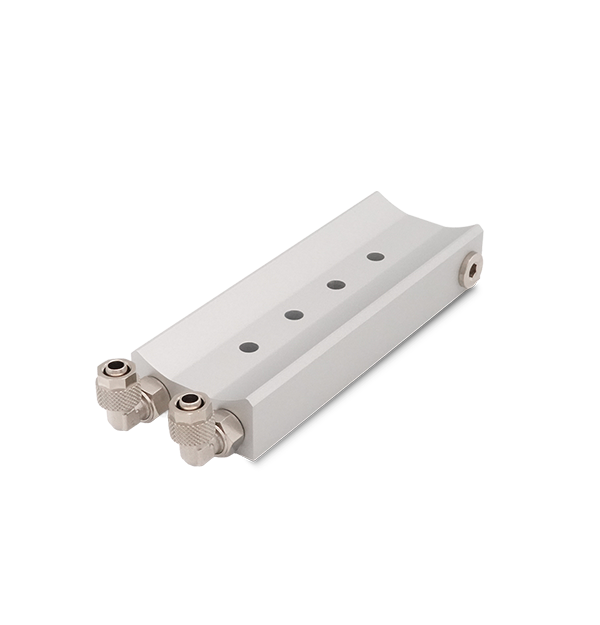

Axx 시리즈 하우징용 냉각 블록(T912376)
T912301, T912493와 호환
Axx IP67 하우징용 냉각 블록은 보호 하우징용 방열판/냉각 베이스로 설계되었습니다. 제한된 열 노출 환경을 위한 소형 냉각 시스템. 냉각 블록은 공기 및 액체 냉매 모두 사용이 가능합니다.
완벽한 호환성을 위해 동시에 설계 및 검증된 액세서리
냉각 재킷 및 블록
하우징, 마운팅, 공조 장치 및 유지보수가 용이한 전면 커버는 모두 단일 공급원에서 제공하며, Flir A 시리즈 카메라 전용으로 개발되었습니다.
| 열화상 윈도우 | 마운팅 하드웨어 |
| 칼코게나이드 유리 및 게르마늄 IR 윈도우는 외부는 DLC 경화 처리, 내부는 AR 코팅 처리되어 영상 성능을 손실 없이 그대로 유지합니다. | L 브래킷, U 브래킷, 단일 또는 이중 힌지를 사용하여 공정에 필요한 정확한 위치에 카메라를 배치할 수 있습니다. |
| 냉각 재킷 및 블록 | 선실드 |
| 적층형 공랭식 재킷과 블록을 사용하면 주변 온도가 상승하더라도 작동 온도 범위를 단계적으로 확장할 수 있습니다. | 실외 설치용으로 특수 제작된 선실드는 태양광 부하와 기상 노출을 효과적으로 줄여줍니다. |
| 유지보수가 용이한 전면 커버 | 열 인터페이스 소재 |
| 전면 렌즈 튜브나 디스크는 나사를 풀어 분리할 수 있으므로 예비 부품을 보관해 두었다가 현장에서 바로 교체할 수 있어 소유비용을 절감할 수 있습니다. | 카메라, 하우징, 냉각 하드웨어 사이의 TIM은 설계 의도대로 열이 시스템 밖으로 배출되도록 합니다. |
사양
| 이미징 및 광학 | |
|---|---|
| 호환 가능한 카메라 | Axx IP67 하우징, T912301 |
| 환경 및 인증 | |
|---|---|
| 마운트 장착 | 피팅: G 1/8, 8mm push-in 유형 + G 1/8 황동 소음기 피팅 장착 크기: G 1/8, 8mm push-in 유형 + G 1/8 황동 소음기 |
| 인캡슐레이션 | IP67 |
| 일반 | |
|---|---|
| 기본 마운팅 | 4x M6, 기존 장착 위치에서 cc 25mm, 깊이 10mm 오프셋 |
| 무게 | 0.35kg |
| 자재 | 알루미늄 6000 시리즈 |
| 크기 [L × W × H] | 127 × 70 × 25mm |
액세서리
리소스 및 지원
Datasheet
FLIR T912376 및 T912377 냉각 블록 데이터시트
Datasheet
FLIR T912376 and T912377 Cooling Blocks Datasheet
