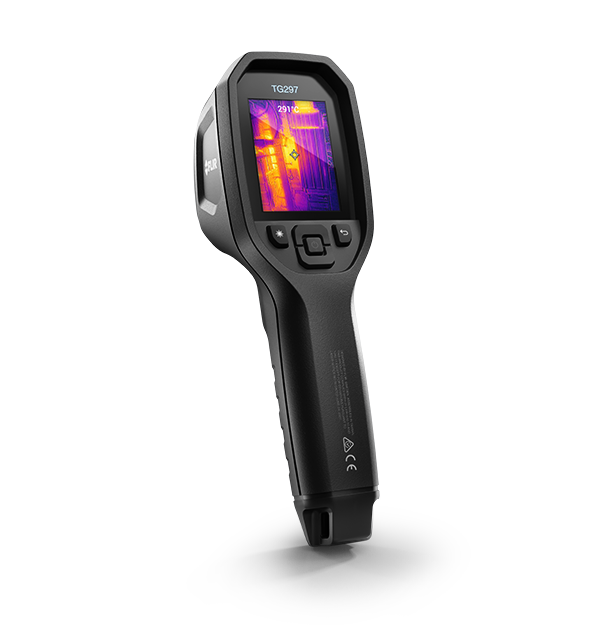

FLIR TG297
고온 측정이 가능한 산업용 열화상 카메라
FLIR TG297은 정밀한 온도 측정 성능과 최대 1030°C의 목표물까지 측정해낼 수 있는 능력을 갖춘 업계 최초이자, 업계에서 유일한 제품입니다. TG297에 탑재되어 있는 FLIR 특허 MSX®(멀티-스펙트럼 다이내믹 이미징) 기술은 실화상 화면에서 추출한 목표 화면 데이터를 열화상에 더해 줌으로써 이미지의 품질을 향상시켜 줍니다. 덕분에 TG297은 유리 용광로, 가마, 단조 설비, 제조 공정 등 온도가 매우 높게 올라가는 산업 현장에 적합한 제품이며, 잠재적인 결함 진단이나, 수리 관련 문제 해결, 공정 모니터링 등에 매우 큰 도움을 줄 수 있습니다. 측정한 이미지를 저장하면 팀 동료들에게 기계나 시스템이 안전성과 최고의 효율성을 유지하고 있다는 사실을 확인시켜 줄 수 있습니다.
사양
| 강조 표시됨 | |
|---|---|
| 적외선 해상도 | 160 × 120 픽셀 |
| 열 감도_NETD | <70 mK |
| 정확도 | 온도가 50°C ~ 100°C일 때, ±1.5°C; 온도가 -25°C ~ 50°C 및 100°C ~ 1030°C일 때, ±3°C 이상 |
| 시야각 (FOV) [시야각 (FOV)] | 57°× 44° |
| 이미지 모드 | • MSX®(멀티스펙트럼 다이내믹 이미징) • 온도 측정 값이 포함된 실화상 |
| 디스플레이 | 320 × 240 픽셀, 2.4 인치 컬러 LCD |
| 저장 매체 | eMMC 4 GB |
| 이미징 및 광학 | |
|---|---|
| 갤러리 | 있음 |
| 내장 디지털 카메라 | 있음 |
| 디지털 이미지 보강 | 있음 |
| 레이저 | 1등급 레이저로 온도 측정 구역 표시 가능; 버튼을 이용해 작동 |
| 스펙트럼 범위 | 7.5-14 µm |
| 시야각 (FOV) [시야각 (FOV)] | 57°× 44° |
| 열 감도_NETD | <70 mK |
| 이미지 모드 | • MSX®(멀티스펙트럼 다이내믹 이미징) • 온도 측정 값이 포함된 실화상 |
| 이미지 주파수 | 8.7 Hz |
| 적외선 해상도 | 160 × 120 픽셀 |
| 초점 | 포커스 프리 |
| 최소 초점 거리 | 0.3 m |
| 최소 측정 거리 | 0.26 m |
| 컬러 팔레트 | 아이언, 레인보우, 백색 고온(white hot), 흑색 고온(black hot), 아크틱, 라바 |
| 탐지기 유형 | 초점면 배열(FPA), 비냉각식 마이크로볼로미터 |
| 탐지기 피치 | 12 µm |
| 측정 및 분석 | |
|---|---|
| 대상 온도 범위 | -25°C ~ 1030°C |
| 방사율 보정 기능 | 있음: 사전 설정 4개 등급, 0.1~0.99 사용자 지정 조정 가능 |
| 설정 명령 | • 현지 조건에 맞게 단위, 언어, 날짜, 시간 표시 단위 조정 가능 • 화면 밝기(높음, 중간, 낮음) • 갤러리, 이미지 삭제 |
| 스팟 미터 | 중앙점 기능 켜짐/꺼짐 |
| 정확도 | 온도가 50°C ~ 100°C일 때, ±1.5°C; 온도가 -25°C ~ 50°C 및 100°C ~ 1030°C일 때, ±3°C 이상 |
| 중앙 지점 | 있음 |
| 카메라 무게(배터리 포함) | 0.394 kg |
| 카메라 크기 [L x W x H] | 210 × 64 × 81 mm |
| 사용자 인터페이스 | |
|---|---|
| 디스플레이 | 320 × 240 픽셀, 2.4 인치 컬러 LCD |
| 언어 | 체코어, 덴마크어, 네덜란드어, 영어, 핀란드어, 프랑스어, 독일어, 그리스어, 헝가리어, 이탈리아어, 일본어, 한국어, 노르웨이어, 폴란드어, 포르투갈어, 러시아어, 간체 중국어, 스페인어, 스웨덴어, 번체 중국어, 터키어. |
| 통신 및 데이터 저장 공간 | |
|---|---|
| USB | USB 타입-C: 데이터 전송/전력 |
| USB_표준 | 고속 USB 2.0 |
| 메모리 유형 | 내부 |
| 이미지 저장 용량 | 저장 공간 4GB, 최대 50,000개의 이미지 저장 가능 |
| 인터페이스 | USB 2.0, 블루투스 |
| 저장 매체 | eMMC 4 GB |
| 저장 이미지 형식 | JPEG |
| 전력 | |
|---|---|
| 배터리 수명 | 최소 30일 |
| 배터리 유형 | 충전식 리튬이온 배터리 |
| 배터리 작동 시간 | 5시간 연속 스캐닝(레이저 사용 시에는 4.5시간) |
| 배터리 전압 | 3.7 V |
| 전원 관리 | 조절식: 꺼짐, 5분, 15분, 30분 |
| 충전 시간 | 90%까지 4시간, 100%까지 6시간 |
| 충전 시스템 | 배터리는 카메라 내에서 충전됨 |
| 충전 온도 | 0°C ~ 45°C |
| 환경 및 인증 | |
|---|---|
| EMC | • EN 61000-6-3 • EN 61000-6-2 • FCC 47 CFR 15-파트 B-등급 |
| 낙하 검사 | 2 m 낙하 충격 통과 |
| 보관 온도 범위 | -30°C ~ 55°C |
| 보증 | FLIR 2-10 보증 |
| 삼각대 마운트 | 핸들 바닥부에서 1/4인치-20 |
| 습도 [작동 및 저장] | 0-90% RH (0-37°C), 0-65% RH (37-45°C), 0-45% RH (45-55°C) |
| 안전 | CE/CB/EN61010/UL |
| 인증 | CE, CB, RCM, IEC60825-1, FDA, UL, CEC, NRCan |
| 인캡슐레이션 | IP 54 ( IEC60529) |
| 작동 온도 범위 | –10°C ~ 45°C |
| 전파 스펙트럼 | • ETSI EN 300 328 • FCC 파트 15.249 • RSS-247 Issue 2 • EN 301 489-1:2011 • EN 301 489-17:2009 |
| 진동 | 2 g (IEC 60068-2-6) |
| 충격 | 25 g (IEC 60068-2-27) |
| 일반 | |
|---|---|
| 포함 | TG297, 설명서 등 각종 문서, 손목형 스트랩 랜야드, USB 케이블, 파우치 주머니 |
