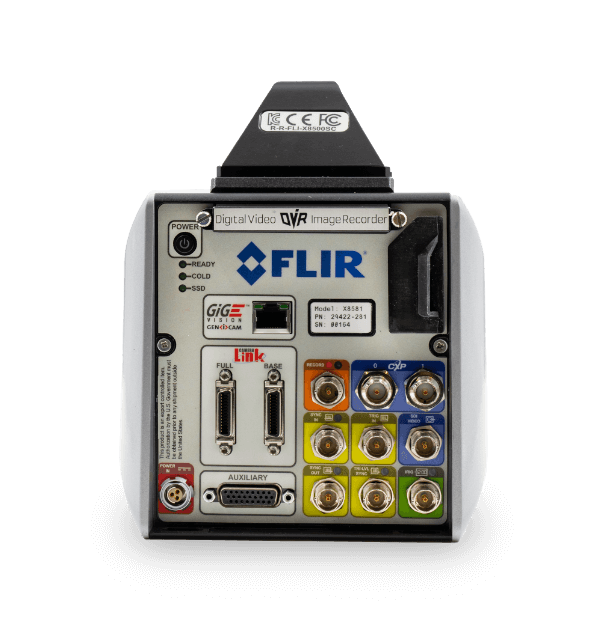

FLIR X8580 중파 IR 카메라는 고속 이벤트의 상세한 이미지를 캡처하거나, 맞춤형 열복사(방사) 측정을 수행하거나, 복합소재나 태양 전지 및 전자 장치의 결함을 찾아내야 하는 과학자 또는 엔지니어를 위해 설계된 것입니다. 이 열화상 카메라는 1280 × 1024 HD 해상도에 빠른 프레임 레이트와 노출 시간을 결합하여, 연구자로 하여금 실험실에서나 시험소에서나 급격한 온도 변화— 또는 빠르게 움직이는 피사체의 스톱 모션을 기록할 수 있게 해줍니다. FLIR 전동식 초점 렌즈와 4 포지션의 전동식 필터 휠을 갖춘 X8580은 다이나믹한 촬영 환경에서 더 높은 레코딩 품질을 제공하고, 시간을 절약하며, 만족도를 높여줍니다.
뛰어난 성능, 획기적인 역량
최대 34초 분량의 Full HD 해상도 데이터를 직접 카메라 메모리에 기록하거나 포함된 512GB SSD에 최대 15분까지 기록
전용 트리거 입력 및 새로운 Tri-level Sync 입력으로 핵심 데이터를 쉽게 캡처하고 이미지 프레임 생성을 정밀하게 제어합니다.
FLIR Research Studio 소프트웨어를 이용한 고급 데이터 분석을 위해 열 데이터를 데이터 버스를 통해 SSD로부터 직접 스트리밍 받음.
사양
| Highlighted | |
|---|---|
| Resolution | 1280 × 1024 |
| Detector Pitch | 12 µm |
| Spectral Range | X8580 InSb, X8582 InSb: 1.5–5.0 µm X8581 InSb: 3.0–5.0 µm |
| Detector Type | FLIR indium antimonide (InSb) |
| Camera f_number | X8580 InSb, X8581 InSb: f/2.5 X8582 InSb: f/4.1 |
| Dynamic Range | 14-bit |
| NETD | 30 mK typical |
| Frame Rate [Full Window] | Programmable: ~0.5 Hz to 181 Hz |
| Standard Temperature Range [with band matched optics] | X8580 InSb, X8582 InSb: -20°C to 350°C (-4°F to 662°F) X8581 InSb: -20°C to 350°C (-4°F to 662°F), -10°C/14°F for microscopes |
| Optional Temperature Range [with band matched optics] | ND1: 45°C–600°C (113°F–1112°F) ND2: 250°C–2000°C (482°F–3632°F) ND3: 500°C–3000°C (957°F–5432°F) |
| Filtering | 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable |
| Focus | Motorized (compatible w/manual) |
| 이미징 및 광학 | |
|---|---|
| Available Lenses | X8580 InSb, X8582 InSb: Manual (broadband): 25 mm, 50 mm, 100 mm
Motorized (broadband): None X8581 InSb: Manual (3–5 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Motorized (3–5 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Camera f_number | X8580 InSb, X8581 InSb: f/2.5 X8582 InSb: f/4.1 |
| Close_up Lenses_Microscopes | X8580 InSb, X8582 InSb: No broadband microscopes available X8581 InSb: 1x, 3x, 50mm close focus |
| Detector Pitch | 12 µm |
| Detector Type | FLIR indium antimonide (InSb) |
| Digital Zoom | 1x, Auto (best fit) |
| Direct to SSD Recording | Yes, removable 512 GB SSD included |
| Download of On_Camera RAM, SSD Recordings | Transfer from SSD through GigE, CXP, or CL to Research Studio v2.1 or higher |
| Dynamic Range | 14-bit |
| Filtering | 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable |
| Focus | Motorized (compatible w/manual) |
| Frame Rate [Full Window] | Programmable: ~0.5 Hz to 181 Hz |
| Image Time Stamp | Internal IRIG-B decoder clock TSPI accurate time stamp |
| Lens Interface | FLIR FPO-M (4-tab bayonet, motorized) |
| NETD | 30 mK typical |
| On Camera Image Storage | RAM (volatile): 16 GB, up to 6,500 frames full frame SSD (user-removable/non-volatile): ~15 minutes of recording with included 512 GB SSD (more than 2 hours possible with 4 TB SSD purchased separately) |
| Operability | ≥99.95% typical |
| Overlay | Customizable (ability to toggle off) |
| Palette | Selectable 8-bit |
| Pixel Clock | 355 MHz |
| Radiometric Data Streaming | Simultaneous Gigabit Ethernet (GigE Vision), Camera Link,CoaXPress® 1.1, dual 5 Gb links |
| Readout Modes | Asynchronous integrate while read, Asynchronous integrate then read |
| Readout Type | Snapshot |
| Resolution | 1280 × 1024 |
| Sensor Cooling | Linear sterling cooler |
| Spectral Range | X8580 InSb, X8582 InSb: 1.5–5.0 µm X8581 InSb: 3.0–5.0 µm |
| Standard Video | HDMI, SDI |
| Subwindow Modes | Flexible windowing down to 64 × 4 (steps of 64 columns, 4 rows) |
| Video Modes | HD-SDI: 720p@50/59.9Hz, 1080p@25/29.97Hz; SD-SDI: 480i@60Hz, 576i@50Hz |
| 측정 및 분석 | |
|---|---|
| Accuracy | ≤100°C: ±2°C (±1°C typical), >100°C: ±2% of reading (±1% typical) |
| Ambient Drift Compensation [with factory cal] | Yes |
| Automatic Gain Control | Manual, Linear, Plateau equalization, ROI, DDE |
| Optional Temperature Range [with band matched optics] | ND1: 45°C–600°C (113°F–1112°F) ND2: 250°C–2000°C (482°F–3632°F) ND3: 500°C–3000°C (957°F–5432°F) |
| Standard Temperature Range [with band matched optics] | X8580 InSb, X8582 InSb: -20°C to 350°C (-4°F to 662°F) X8581 InSb: -20°C to 350°C (-4°F to 662°F), -10°C/14°F for microscopes |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Synchronization Modes | Sync In, Sync Out, Tri-Level Sync |
| 전력 | |
|---|---|
| Power | 24 VDC (<50 W steady state) |
| 환경 및 인증 | |
|---|---|
| Mounting | 2 × 1/4 in -20 / 1 × 3/8 in -16 / 4 × #10 -24 / Side: 3x 1/4 in -20 (each side) |
| Operating Temperature Range | -20°C to 50°C (-4°F to 122°F) |
Accessories
- FLIR X-Camera Filter Wheel Removal Wrench (C1004.M202)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- FLIR X-Camera Filter Wheel Holders
