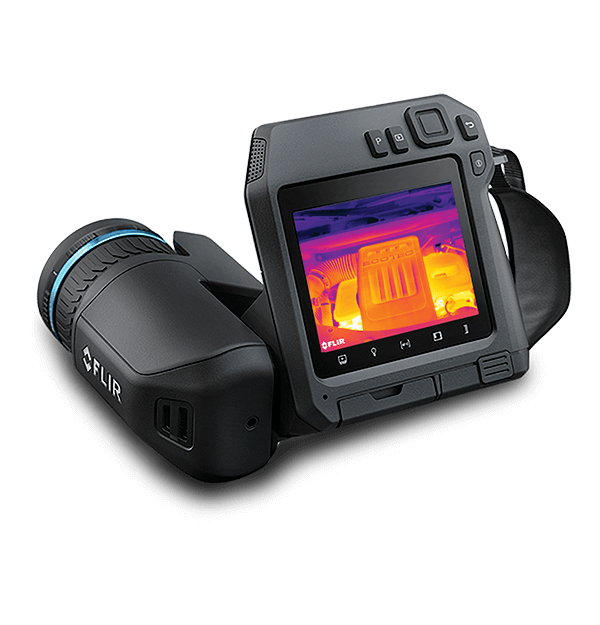

Flir T560 (Wissenschaft)
Thermal Camera for Science Applications
Product Variations
Find potential design flaws, assess hot spots, and gather accurate thermal data with the high-resolution FLIR T560. This 640 × 480 (307,200 pixel) uncooled thermal camera produces crisp, vibrant imagery that can be enhanced through UltraMax® technology for up to 1.2 MP thermal resolution. Measure components down to 50 µm/pixel spot size with the optional Macro Mode or down to 24 µm/pixel with a 2x macro lens. Thanks to the award-winning ergonomic design and intuitive, rapid-response interface, the T560 can increase efficiency and help reduce test times. When coupled with Research Studio software, these cameras help researchers perform in-depth analysis and share data quickly.
The T560 offers the temperature sensitivity needed to detect differences smaller than 0.03°C and the measurement range to quantify heat generation up to 1500°C.
Set up and start testing quickly with the intuitive graphic user interface and streamlined user features and analysis tools.
Build client trust through sharply-focused, brilliant images that are also easy for non-experts to interpret.
Technische Daten
| Markierter | |
|---|---|
| Auflösung | 640 × 480 |
| Spektralbereich | 7,5–14µ m |
| Blendenzahl | 1.1, 42° 1.3, 24° 1.5, 14° |
| Thermische Empfindlichkeit / NETD | FLIR T560 14° (Wissenschaft): <50 mK, 14° bei +30 °C (+86 °F) FLIR T560 24° (Wissenschaft): <40 mK, 24° @ +30°C (+86°F) FLIRT T560, 42° (Wissenschaft): <30 mK bei 30 °C (42° Objektive) FLIR T560, 24° + 14° (Wissenschaft): <40 mK, 24° bei +30 °°C (+86 °°F) <50 mK, 14° @ +30°C (+86°F) FLIR T560, 14° + 24° + 42° (Wissenschaft): <30 mK, 42° bei +30 °C (+86 °F) <40 mK, 24° bei +30 °C (+86 °F) <50 mK, 14° @ +30°C (+86°F) FLIR T560, 24° + 42° (Wissenschaft): <30 mK, 42° bei +30 °C (+86 °F) <40 mK, 24° @ +30°C (+86°F) FLIR T560, 14° + 42° (Wissenschaft): <30 mK, 42° bei +30 °C (+86 °F) <50 mK, 14° bei +30 °°C (+86 °°F) |
| Bildrate [Vollbild] | 30 Hz |
| Fokus | Stufenlose Einpunkt-Laser-Entfernungsmesser (LDM), Einpunkt-Kontrast, manuell |
| Bildgebung und optische Daten | |
|---|---|
| Auflösung | 640 × 480 |
| Aufzeichnung visueller Videos | H.264 auf Speicherkarte |
| Bild-in-Bild | Größe und Position einstellbar |
| Bildfrequenz | 30 Hz |
| Bildrate [Vollbild] | 30 Hz |
| Blendenzahl | 1.1, 42° 1.3, 24° 1.5, 14° |
| Brennweite | 10 mm, 42°17 mm, 24°29 mm, 14° |
| Detektortyp und -raster | Ungekühlter Mikrobolometer, 12 µm |
| Digitalkamera | 5 MP, mit integrierter LED-Foto-/Video-Leuchte |
| Digitalzoom | 1–8× kontinuierlich |
| Farbe | Schwarz |
| Farbpaletten | Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC |
| Fokus | Stufenlose Einpunkt-Laser-Entfernungsmesser (LDM), Einpunkt-Kontrast, manuell |
| Laserausrichtung | Position wird automatisch auf dem Infrarotbild angezeigt |
| Mindestfokusabstand | 0,15 m, 42°0,15 m, 24°1,0 m, 14° Makromodus 103 µm als Option auf 24° |
| Mindestfokusabstand mit MSX | 0,65 m, 42°0,5 m, 24°1,0 m, 14° |
| Nicht-radiometrisches IR-Videostreaming | H.264 oder MPEG-4 über WLAN MJPEG über UVC oder WLAN |
| Objektiv | FLIR T560, 14° (Wissenschaft): 14° FLIR T560, 24° (Wissenschaft): 24° FLIR T560, 42° (Wissenschaft): 42° FLIR T560, 24° + 14° (Wissenschaft): 24° + 14° FLIR T560, 24° + 42° (Wissenschaft): 24° + 42° FLIR T560, 24° + 14° + 42° (Wissenschaft): 24° + 14° & 42° FLIR T560, 42° + 14° (Wissenschaft): 42° + 14° |
| Objektiverkennung | Automatisch |
| Radiometrische IR-Videoaufzeichnung | Radiometrische Echtzeitaufzeichnung (.csq) |
| Radiometrisches IR-Videostreaming | Über UVC |
| Räumliche Auflösung (IFOV) | 2,41 mrad/Pixel, 42°1,31 mrad/Pixel, 24°0,75 mrad/Pixel, 14° |
| Sichtfeld | 42° × 32° 24° × 18° 14° × 10° |
| Sichtfeld Digitalkamera | 53° × 41° |
| Software-Update Kamera | Mit USB-Kabel oder SD-Karte |
| Spektralbereich | 7,5–14µ m |
| Streaming visueller Videos | Ja |
| Sucher | Nein |
| Thermische Empfindlichkeit / NETD | FLIR T560 14° (Wissenschaft): <50 mK, 14° bei +30 °C (+86 °F) FLIR T560 24° (Wissenschaft): <40 mK, 24° @ +30°C (+86°F) FLIRT T560, 42° (Wissenschaft): <30 mK bei 30 °C (42° Objektive) FLIR T560, 24° + 14° (Wissenschaft): <40 mK, 24° bei +30 °°C (+86 °°F) <50 mK, 14° @ +30°C (+86°F) FLIR T560, 14° + 24° + 42° (Wissenschaft): <30 mK, 42° bei +30 °C (+86 °F) <40 mK, 24° bei +30 °C (+86 °F) <50 mK, 14° @ +30°C (+86°F) FLIR T560, 24° + 42° (Wissenschaft): <30 mK, 42° bei +30 °C (+86 °F) <40 mK, 24° @ +30°C (+86°F) FLIR T560, 14° + 42° (Wissenschaft): <30 mK, 42° bei +30 °C (+86 °F) <50 mK, 14° bei +30 °°C (+86 °°F) |
| UltraMax | Quadruples pixel count; activated in menu and processed in FLIR Tools |
| Videolicht | Integrierte LED-Leuchte |
| Visuelles Bild | Ja |
| Messung und Analyse | |
|---|---|
| Automatische Erkennung von Heiß-/Kaltzonen | Automatische maximale/minimale Markierungen innerhalb eines Bereichs |
| Differenztemperatur | Ja |
| Emissionsgrad-Korrektur | Ja, variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste |
| Farbalarm (Isotherm) | Über, Unter, Intervall, Kondensation (Feuchtigkeit, Luftfeuchte, Taupunkt), Isolierung |
| Genauigkeit | ±2 °C (±3,6 °F) oder ±2 % der Messwerte |
| Messfunktionsalarm | Akustischer/visueller Alarm (über/unter) bei jeder ausgewählten Messfunktion |
| Messwertkorrekturen | Ja |
| Objekttemperaturbereich | -20 °C bis 120 °C (-4 °F bis 248 °F); 0 °C bis 650 °C (32 °F bis 1202 °F); 300 °C bis 1500 °C (572 °F bis 2732 °F) |
| Referenztemperatur | Ja |
| Voreinstellungen für Messungen (Presets) | Keine Messungen, Center Spot, Hot Spot, Cold Spot Benutzervoreinstellung 1, Benutzervoreinstellung 2 |
| Kommunikation und Datenspeicher | |
|---|---|
| Audio | Mikrofon und Lautsprecher für Sprachkommentare von Bildern |
| Bilddateiformat | Standard-JPEG mit Messdaten |
| Kommunikationsschnittstellen | USB 2.0, Bluetooth®, Wi-Fi |
| METERLiNK | Drahtlose Verbindung (Bluetooth®) zu: FLIR-Modelle mit METERLiNK |
| METERLiNK – Bluetooth | Kommunikation mit Headset und externen Sensoren |
| Speichermedien | Herausnehmbare SD-Karte |
| USB | USB Typ C: Datenübertragung/Video/Stromversorgung |
| USB – Norm | USB 2.0 High Speed |
| Videoausgang | DisplayPort über USB Typ C |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | Objektiv horizontal: 140 × 201,3 × 167,3 mm (5,5 × 7,9 × 6,6 Zoll) |
| Gehäusematerial | PCABS mit TPE, Magnesium |
| Gewicht [mit Akku] | 1,4 kg |
| Laserpointer | Klasse 2, 0,05–40 m (0,16–131 ft) ±1 % des gemessenen Abstands |
| Verpackung | Infrarotkamera mit Objektiv, 2 Akkus, Akkuladegerät, Hartschalen-Tragetasche, Tragegurte, vorderer Objektivdeckel, Netzteil, gedruckte Dokumentation, SD-Speicherkarte (8 GB), Kabel (USB 2.0 A zu USB Typ C, USB Typ C zu HDMI, USB Typ C zu USB Typ C) |
| Verpackungsgröße | 500 × 190 × 370 mm (19,7 × 7,5 × 14,6 Zoll) |
| Benutzeroberfläche | |
|---|---|
| Display | 4"-LCD-Touchscreen mit 640 × 480 Pixeln und automatischer Drehfunktion |
| Displaytechnologie | IPS |
| Sprache | Über integriertes Mikrofon oder Bluetooth bis zu 60 Sek. lange Sprachaufzeichnungen zu Einzelbildern oder Videos hinzufügen (Lautsprecher ebenfalls in Gerät integriert)® |
| Sprachen | 21 |
| Touchscreen | Optisch verbundener PCAP |
| Stromversorgung | |
|---|---|
| Akkubetriebsdauer | Ca. 4 Stunden bei 25 °C (77 °F) Umgebungstemperatur und typischer Nutzung |
| Akkuspannung | 3,6 V |
| Akkutyp | Li-Ion-Akku, aufladbar in der Kamera oder mit separatem Ladegerät |
| Betrieb mit externer Stromversorgung | Netzteil 90–260 V AC (50/60 Hz) oder 12 V von einem Kfz (Kabel mit Standardstecker, optional) |
| Energiemanagement | Automatische Abschaltung und Sleep-Modus |
| Gewicht Akku | 195 g |
| Ladesystem | In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem Kfz) oder Ladegerät mit 2 Ladeeinschüben |
| Ladetemperatur | 0–45 °C (32–113°F) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Betriebstemperaturbereich | –15 °C bis 50 °C |
| EMV | ETSI EN 301 489-1 (Funk), ETSI EN 301 489-17, EN 61000-6-2 (Störfestigkeit), EN 61000-6-3 (Emission), FCC 47 CFR Teil 15 Klasse B (Emission) |
| Funkwellenspektrum | ETSI EN 300 228, FCC Teil 15.249, RSS-247 Ausgabe 2 |
| Garantie | |
| Lagertemperaturbereich | –40 °C bis +70 °C |
| Luftfeuchtigkeit (Betrieb und Lagerung) | IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25–40 °C (77–104 °F) 2 Zyklen |
| Sicherheit | EN/UL/CSA/PSE 60950-1 |
| Stativbefestigung | UNC 1/4"-20 |
